| Номер в госреестре | 63522-16 |
| Наименование СИ | Виброметры-балансировщики |
| Обозначение типа СИ | BALTECH VP-3470 |
| Изготовитель | ООО "Балтех", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры-балансировщики BALTECH VP-3470 (далее виброметры) предназначены для измерений среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения, виброскорости и виброперемещения.
Принцип действия виброметра основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.
Виброметр представляет собой переносной прибор, состоящий из первичных вибропреобразователей HS-100 и вычислительного блока.
Вычислительный блок имеет два канала для подключения вибропреобразователей HS-100 и канал для подключения стробоскопа и тахометра.
Виброметр позволяет измерять среднеквадратическое значение, амплитудное значение и размах характеристик вибрации, осуществлять вибрационную диагностику, выполнять динамическую балансировку и формировать отчеты. Виброметр имеет жидко-кристаллический дисплей и аккумуляторное питание.
Внешний вид вибропреобразователя HS-100 представлен на рисунке 1, вычислительного блока виброметра BALTECH VP-3470 - на рисунке 2.
Место нанесения знака утверждения типа и знака поверки
Место
опломбирования

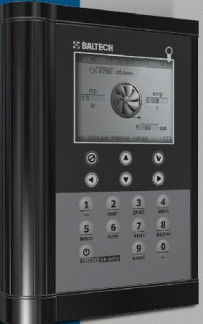

Рисунок 2- Внешний вид вычислительного блока виброметра BALTECH VP-3470 Программное обеспечение
(ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с виброметром и не имеет влияния на метрологические характеристики.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PROB-118.FRM |
| Номер версии (идентификационный номер) ПО | Не ниже 1.17 |
| Цифровой идентификатор ПО | CRC32 1FCAB99C |
| Другие идентификационные данные (если есть) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2
| Наименование характеристики | Значения |
| Диапазон измерения СКЗ виброускорения, м/с | от 0,5 до 300 |
| Диапазон измерения СКЗ виброскорости, мм/с | от 0,5 до 200 |
| Диапазон измерения размаха виброперемещения, мкм | от 1 до 1000 |
| Диапазон рабочих частот при измерении, Гц: виброускорения виброскорости виброперемещения | от 2 до 10000 от 10 до 2000 от 10 до 1000 |
| Пределы допускаемой погрешности при измерении СКЗ виброускорения в диапазоне рабочих температур: - абсолютной погрешности в диапазоне рабочих частот от 10 до 5000 Гц (включ.), м/с2 - относительной погрешности в диапазонах рабочих частот от 2 до 10 Гц и свыше 5000 до 10000 Гц, дБ | ±(0,1 А + 0,1), где A - измеряемое значение виброускорения (м/с ) от минус 3 до плюс 1 |
| Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне рабочих частот и в диапазоне рабочих температур, мм/с | ± (0,1V + 0,1), где V - измеряемое значение виброскорости (мм/с) |
| Пределы допускаемой абсолютной погрешности при измерении размаха виброперемещения в диапазоне рабочих частот и в диапазоне рабочих температур, мкм | ± (0,1 S + 1), где S - измеряемое значение виброперемещения (мкм) |
| Нормальные условия: диапазон температур, °С | 25±10 |
| Рабочие условия эксплуатации: диапазон температур,°С: вибропреобразователь HS-100 вычислительный блок | от минус 55 до плюс 90 от 0 до 40 |
| Габаритные размеры, мм, не более вибропреобразователь HS-100 (шестигранник х длина) вычислительный блок (длинах высота х ширина) | 25 х 57 138х195х38 |
| Масса, кг, не более: вибропреобразователь HS-100 вычислительный блок | 0,2 1,0 |
наносится на вычислительный блок методом наклейки и на руководство по эксплуатации методом печати.
Таблица 3
| Наименование | Кол-во |
| Виброметр-балансировщик BALTECH VP-3470 в составе: -вычислительный блок | 1 шт. |
| -адаптер сетевой | 1 шт. |
| -вибропреобразователь с кабелем и магнитом | 2 шт. |
| Дополнительные принадлежности | 1 шт. |
| Кейс | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Руководство по эксплуатации «Виброметр-балансировщик BALTECH VP-3470» 4277-037-53292586-2014 РЭ
Нормативные и технические документы, устанавливающие требования к виброметрам-балансировщикам BALTECH VP-3470
1 ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2* 104 Гц».
2 Технические условия ТУ 4277-037-53292586-2014 «Виброметр-балансировщик BALTECH VP-3470».
