Государственный реестр средств измерений

Преобразователи термоэлектрические 9.55.00457.3, 63526-16

63526-16
Преобразователи термоэлектрические 9.55.00457.3 предназначены для непрерывных измерений температуры газообразных, жидких и сыпучих сред.
Документы
Карточка СИ
Номер в госреестре 63526-16
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ 9.55.00457.3
Изготовитель "SCHMETZ GmbH", Германия
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Преобразователи термоэлектрические 9.55.00457.3 предназначены для непрерывных измерений температуры газообразных, жидких и сыпучих сред.

Описание

Принцип действия основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов, образующих часть одной и той же цепи.

Преобразователи термоэлектрические 9.55.00457.3 представляют собой кабельные термопары - термоэлектрические жилы (нихросил - нисиловые, тип N) в стальной оболочке с минеральной изоляцией.

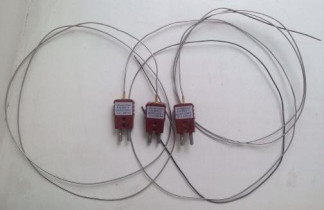

Внешний вид преобразователей термоэлектрических 9.55.00457.3 показан на рисунках

1 и 2.

ческих 9.55.00457.3

Таблица 1 - Метрологические и технические характеристики преобразователей термоэлектри

Характеристика

Значение

Диапазон измерений температуры, °С

от 0 до плюс 1200

Класс допуска

класс 1 по ГОСТ 6616-94

Показатель тепловой инерции, с

1

Диаметр и длина погружаемой части, мм

1,5 х 1200

Масса, кг, не более

0,2

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации.

Комплектность

Комплектность средства измерений приведена в таблице 2.

Таблица 2 - Комплектность преобразователя термоэлектрического 9.55.00457.3

Наименование

Кол-во, шт.

Примечание

Преобразователь термоэлектрический 9.55.00457.3

1

Зав. № 122269/91000-1, Зав. № 122269/91000-2, Зав. № 122269/91000-3

Руководство по эксплуатации

1

Поверка

осуществляется по документу ГОСТ 8.338-2002 «Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    калибратор температуры АТС-650В, диапазон от 50 до 650 °С, At = ± 0,36 °С;

-    горизонтальная трубчатая печь МТП-2М, диапазон от 300 до 1200 °С, нестабильность поддержания температуры не более ± 0,1 °С;

-    эталонный термоэлектрический преобразователь, диапазон от 300 до 1200 °С, 2 разряд;

-    эталонный термометр, 3 разряд;

-    змеритель температуры многоканальный прецизионный МИТ 8.10, At = ± (0,0035 + 10-5t) °C - при измерении температуры термопреобразователями сопротивления, At = ± 0,15 °С - при измерении температуры термопарами;

-    установка пробойная, испытательное напряжение U~ = 250 В;

-    мегаомметр Ф4102/1, рабочее напряжение 100 В, диапазон от 0 до 20000 МОм, класс точности 1,5.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

содержатся в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 9.55.00457.3

1    ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические требования».

2    ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».

3    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».

4    Техническая документация фирмы - изготовителя.
