Государственный реестр средств измерений

Система измерительная стенда СВ-8МТ, 63529-16

63529-16
Система измерительная стенда СВ-8МТ (далее - СИС) предназначена для измерений крутящего момента силы и частоты приложения крутящего момента силы.
Карточка СИ
Номер в госреестре 63529-16
Наименование СИ Система измерительная стенда
Обозначение типа СИ СВ-8МТ
Изготовитель ООО "АВИАТЕСТ", Латвия, г.Рига
Год регистрации 2016
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Система измерительная стенда СВ-8МТ (далее - СИС) предназначена для измерений крутящего момента силы и частоты приложения крутящего момента силы.

Описание

Принцип действия измерительных каналов (ИК) СИС основан на изменении электрического сопротивления тензорезисторов вследствие деформации основания, на которое они наклеены, возникающей под воздействием приложенного к испытываемому на стенде объекту крутящего момента силы, в результате чего происходит разбалансировка тензометрического моста. Выходной сигнал разбалансировки тензометрического моста, пропорциональный приложенному крутящему моменту силы через терминальный блок NI TB-4330 поступает в модуль измерительный NI PXIe-4330, для преобразования в цифровой код с последующей регистрацией в модуле контроллера NI PXIe-8101 и отображением на мониторе СИС.

Принцип действия ИК частоты приложения крутящего момента силы основан на определении в модуле измерительном NI PXIe-4330 числа воздействий крутящего момента силы в единицу времени. Результаты измерений ИК частоты отображаются на мониторе СИС.

Функционально СИС состоит из следующих ИК:

-    ИК крутящего момента силы - 4 шт.;

-    ИК частоты приложения крутящего момента силы - 1 шт.

Конструктивно СИС состоит из первичных измерительных преобразователей (тензорезисторов), наклеиваемых на объект испытаний и собранных в полумостовую схему, соединенных кабелями со шкафом приборным.

Шкаф приборный СИС включает в себя следующие устройства:

-    шасси компании “National Instruments” на базе платформы PXfe (NI PXIe-1071 - 4-Slot 3U PXI Express Chassis) с модулем контроллера NI PXIe-8101 (Intel Celeron 575 Embedded Controller) с операционной системой Windows 7 и подключенными к нему клавиатурой, манипулятором типа «мышь» и монитором, на котором отображаются результаты измерений;

-    терминальный блок (коммутационная коробка) NI TB-4330 (Front-mounting terminal block for NI PXIe-4330) c модулем измерительным 8-ми канальным NI PXIe-4330 (8 Ch, 24-Bit, 25 kS/s Bridge Input Module) установленным в это же шасси.

Знак поверки наносится на свидетельство о поверке СИС.

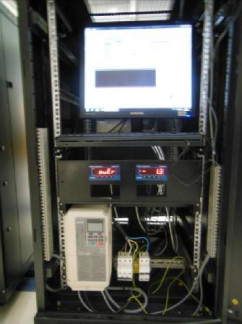

Внешний вид шкафа приборного приведен на рисунке 1.

Внешний вид тензорезисторов, а также устройств, входящих в состав шкафа приборного приведен на рисунке 2.

Защита от несанкционированного доступа предусмотрена в виде защитной наклейки на модуле контроллера NI PXIe-8101, установленного в шасси на базе платформы PXfe (рисунок 3).

1    Шасси NI PXIe-1071;

2    Модуль контроллера NI PXIe-8101;

3    Измерительный модуль NI PXIe-4330;

4    Тензорезистор;

5    Терминальный блок NI TB-4330.

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) находится в файлах metrolog.vi и Measure-kalibr.vi.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

metrolog.vi

Measure-kalibr.vi

Номер версии (идентификационный номер) ПО

-

-

Цифровой идентификатор ПО

76ae872f7f2e9b76a

46b5fe8b61ff279

f46c8e148edf82a18

e93d33e9632e41f

Алгоритм вычисления идентификатора ПО

md5

md5

Метрологически значимая часть ПО СИС и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 г.

Технические характеристики

Метрологические характеристики СИС приведены в таблице 2.

Таблица 2

Наименование и количество измерительных каналов

Диапазон измерений

Пределы допускаемой приведенной к ВП погрешности измерений

1 ИК крутящего момента силы (в вертикальной плоскости)

- количество 2

от 457,0 до 2453,6 Н-м (от 46,6 до 250,2 кгс-м)

± 1 %

2 ИК крутящего момента силы (в горизонтальной плоскости)

- количество 2

от 131,4 до 561,9 Н-м (от 13,4 до 57,3 кгс-м)

± 2 %

3 ИК частоты (приложения крутящего момента силы)

- количество 1

от 26 до 32 Гц

± 2 %

Использованные сокращения:

ВП - верхний предел диапазона измерений

Г абаритные размеры шкафа приборного

(длина х ширина х высота), мм, не более............................................... 600х800х1170

Масса, кг, не более...........................................................................75

Параметры электропитания:

Напряжение переменного тока, В, не более........................................... 220 ± 22

Частота переменного тока, Гц, не более................................................50 ± 2

Потребляемая мощность, В-А, не более................................................500

Средняя наработка на отказ, ч............................................................. 5000

Рабочие условия эксплуатации:

-    температура окружающего воздуха, оС..............................................от 10 до 30

-    относительная влажность воздуха при температуре 25 °С, %...................от 45 до 80

-    атмосферное давление окружающего воздуха, кПа...............................от 84,0 до 106,7

Знак утверждения типа

наносится типографским способом на титульный лист документа «Система измерительная стенда СВ-8МТ (СИС СВ-8МТ). Руководство по эксплуатации. 765-00-00-01 РЭ».

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Наименование

Обозначение

Количество

1 Система измерительная стенда СВ-8МТ

СИС СВ-8МТ, № Р028.01АТ-15

1

2 Система измерительная стенда СВ-8МТ (СИС СВ-8МТ). Паспорт

765-00-00-01 ПС

1

3 Система измерительная стенда СВ-8МТ (СИС СВ-8МТ). Руководство по эксплуатации

765-00-00-01 РЭ

1

4 Система измерительная стенда СВ-8МТ. Методика поверки

206-2309.1-2015 МП

1

5 Специализированное программное обеспечение. "Испытание стабилизатора МИ-8". Руководство пользователя. Версия 1.0 , 2015

765-00-00-01 И3

1

6 СПО "Испытание стабилизатора МИ-8" Версия 1.0, 2015 г. на CD-диске

stabilizator MI8

1

Поверка

осуществляется по документу МП-206-2309.1-2015 «Система измерительная стенда СВ-8МТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 27 ноября 2015 г.

Основные средства поверки:

-    динамометр электронный переносной ДЭП3-1Д-5У-1 (рег. № 49616-12);

-    динамометр электронный переносной ДЭП3-1Д-1У-1 (рег. № 49616-12);

-    линейка измерительная металлическая (рег. № 20048-05);

-    тахометр АТТ 6006 (рег. № 27264-11).

Сведения о методах измерений

Система измерительная стенда СВ-8МТ (СИС СВ-8МТ). Руководство по эксплуатации. 765-00-00-01 РЭ.

Нормативные и технические документы, устанавливающие требования к системе измерительной стенда СВ-8МТ

ГОСТ 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения.

Техническая документация изготовителя.
