Весы электронные М8101, 63531-16

Назначение

Весы электронные М8101 (далее - весы) предназначены для статического измерения массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, с последующей его обработкой и преобразованием в цифровой вид и выдачи измеренных значений массы на цифровой дисплей.

Весы состоят из грузоприемного устройства (ГПУ), датчиков, соединительной коробки, терминала (с аналого-цифровым преобразователем), и/или персонального компьютера (ПК). В качестве терминала используется прибор весоизмерительный Микросим (модификации М0601 или М0808) производства ООО НПП «Метра» (зарегистрированные в Г осреестре средств измерений (СИ) РФ под № 55918-13).

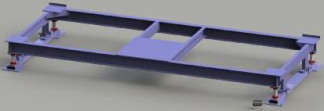

ГПУ выполнено в виде металлической платформы, связанной через датчики с рамой основания. Для модификаций с датчиками типа HLC рама основания отсутствует. Ножки весов вкручиваются в датчики. Терминал М0601 является выносным элементом с возможностью крепления на кронштейне.

Весы могут быть стационарными - с креплением анкерами к бетонному основанию и не стационарными - на опорах, для установки на жестком основании.

В весах применяются датчики типа:

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam,

S beam, Column (семейства Dual shear beam, B9F и НМ9В) - производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай, зарегистрированные в Госреестре СИ РФ под № 55371-13;

-    датчики весоизмерительные тензорезисторные Shear Beam (65040) - производства компаний «Vishay Advanced Technologies LTD», Израиль; «Vishay Celtron (Tianjin) Technologies Co., LTD», Китай; «Vishay Tedea-Huntleigh (Beijing) Electronics Co., LTD», Китай; «Vishay Transducers India Limited», Индия; «Vishay Measurements Group UK Ltd», Великобритания; «Vishay Transducers LTD», США; «Vishay Celtron Technologies, Inc», Тайвань, зарегистрированные в Госреестре СИ РФ под № 58367-14;

-    датчики весоизмерительные тензорезисторные С (С 16А) - производства фирмы «^Winger Вaldwin Мesstechnik GmbH», Германия, зарегистрирован в Госреестре СИ РФ под № 60480-15;

-    датчики весоизмерительные сжатия 740 - производства фирмы «UTILCELL», Испания, зарегистрированные в Госреестре СИ РФ под № 50842-12;

-    датчики весоизмерительные сжатия 740 DMЕТ производства фирмы «UTILCELL», Испания, зарегистрирован в Госреестре СИ РФ под № 50098-12;

-    датчики весоизмерительные тензорезисторные HLC, BLC, ELC (HLQ - производства фирмы «^Hinger Вaldwin Мesstechnik GmbH», Г ермания, зарегистрированные в Г осреестре СИ РФ под № 21177-13.

Терминалы М0601 имеют интерфейсы RS232 и RS485 для стыковки с ПК. Весы с терминалом M0601 по заказу могут комплектоваться программным обеспечением (ПО) для ПК и самим ПК.

Датчики 740 DMЕТ с цифровым выходом и терминалы М0808 имеют интерфейсы

RS485 для стыковки с ПК, поэтому для исполнений весов с датчиками 740 DMET, либо весов с терминалом М0808, всегда используется ПК с ПО, для отображения результатов взвешивания.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011: -автоматическое установление показаний (Т.1.2.3);

-    полуавтоматическое устройство установки нуля (Т.2.7.2.2);

-    автоматическое устройство установки нуля (Т.2.7.2.3);

-    устройство первоначальной установки нуля (Т.2.7.2.4);

-    устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);

-    устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4). Весы изготавливаются в однодиапазонном и двухинтервальном режимах работы в соответствии с предварительным заказом модификации весов.

Исполнения весов имеют обозначения вида М8101 - [1] - [2] - [3] - [4] - [5], расшифровка обозначений приведена в таблице 1.

Таблица 1

Примеры обозначения модификации весов: М8101-30/60-12400х2675-М06-740-К-002 Весы электронные М8101:

-    двухинтервальные с Мах1 = 30 т, Мах2 = 60 т;

-    габариты ГПУ - длина 12400 мм, ширина 2675 мм;

-    терминал - прибор весоизмерительный Микросим М0601;

-    тип датчиков - 740;

-    материал ГПУ - из стали с лакокрасочным покрытием;

-    порядковый номер технологического улучшения - 002.

М8101 -0,3/0,6- 1500х 1200^06-^^^003 Весы электронные М8101:

-    двухинтервальные с с Мах1 = 0,3 т, Мах2 = 0,6 т;

-    габариты ГПУ - длина 2000 мм, ширина 1200 мм;

-    терминал - прибор весоизмерительный Микросим М0601;

-    тип датчиков - HLC;

-    материал ГПУ - из нержавеющей стали;

-    порядковый номер технологического улучшения - 003.

На ГПУ прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    номер весов по системе нумерации предприятия-изготовителя;

-    значение Max;

-    значение минимальной нагрузки (Min);

-    класс точности весов по ГОСТ OIML R 76-1-2011;

-    знак утверждения типа средства измерений;

-    значение поверочного интервала (е);

-    значение действительной цены деления (d);

-    значение максимальной массы тары (Т = - ...);

-    особый диапазон рабочих температур;

-    год изготовления.

М8101 -40-6000х2500-М06-740-К-001 М8101 -0,3/0,6- 1200х1200-М06-^С-С-003 для взвешивания контейнеров

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой с нанесенным знаком поверки:

-    пломбировочная чашка устанавливается на соединительной коробке, расположенной на ГПУ весов, как показано на рисунке 2;

-    на терминалах как показано на рисунке 3.

Рисунок 3 - Места пломбирования терминалов М0601 и М0808 для нанесения знака поверки

Программное обеспечение

ПО весов с терминалами M0601 является полностью встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или несанкционированно загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Идентификация и защита метрологически значимой части ПО весов с терминалами M0601 осуществляется с помощью последовательно отображаемых на дисплее весов, при включении весов, идентификационного наименования ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО (контрольной суммы исполняемого кода), а также пломбирования весоизмерительного устройства и терминала.

ПО весов с цифровыми датчиками 740 DMET и терминалами M0808, состоит из двух

-    встроенное ПО в терминалы M0808, которое не может быть модифицировано или несанкционированно загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб для M0808;

-    прикладное ПО для Windows, устанавливаемое на ПК, которое состоит из метрологически значимой и не значимой части.

Идентификация и защита метрологически значимой части ПО весов в ПК, терминалах M0808 обеспечивается отображением в соответствующих диалоговых окнах и элементах интерфейса пользователя идентификационного наименования ПО, номера версии (идентификационного номера) ПО и цифрового идентификатора ПО (контрольной суммы исполняемого кода). Для приборов M0808 - дополнительно используется пломбирование.

Нормирование метрологических характеристик проведено с учетом применения ПО. Идентификационные данные ПО приведены в таблице 2.

Таблица 2_

Конструкция весов исключает возможность несанкционированного изменения ПО и влияния на измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ...................................................................средний (III)

Число поверочных интервалов n = Max/e.......................................................................................3000

Значения Max, Min, d, е, числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), в зависимости от модификации, приведены в таблице 3.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов до

пускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности устройства установки на нуль ....................................±0,25е

Показания индикации массы, кг, не более...........................................................................Мах + 9е

Диапазон установки на нуль и слежения за нулём, % от Max, не более........................................4

Диапазон первоначальной установки нуля, % от Max, не более...................................................20

Диапазон выборки массы тары (Т), % от Max.................................................................от 0 до 100

Особый диапазон рабочих температур, оС:

-    для ГПУ с датчиками:

-    B9F и НМ9В........................................................................................от минус 30 до плюс 40

-    65040....................................................................................................от минус 10 до плюс 40

-    С16 ......................................................................................................от минус 50 до плюс 50

-    HLC, 740 и 740 DMЕТ ......................................................................от минус 30 до плюс 40

-    для терминалов М0601 и М0808................................................................от минус 35 до плюс 40

Электрическое питание сети переменного тока:

-    напряжением, В.....................................................................................................................230±10%

-    частотой, Гц.................................................................................................................................50 ±1

Потребляемая мощность, В А, не более .........................................................................................30

Г абаритные размеры ГПУ модификаций весов, мм:

-    М8101-0,6; М8101-0,3/0,6; М8101-1; М8101-1,5; М8101-0,6/1,5; М8101-2............... 3000 х 3000

-    М8101-3; М8101-1,5/3 .................................................................................................... 3500 х 4000

-    М8101-20; М8101-30; М8101-40..................................................................................4000 х 15000

-    М8101-50; М8101-60; М8101-30/60; М8101-60/80..................................................... 8000 х 24000

Масса модификаций весов, кг, не более:

-    М8101-0,6; М8101-0,3/0,6; М8101-1; М8101-1,5; М8101-0,6/1,5; М8101-2.............................500

-    М8101-3; М8101-1,5/3.................................................................................................................1000

-    М8101-20; М8101-30; М8101-40.............................................................................................. 10000

-    М8101-50; М8101-60; М8101-30/60; М8101-60/80................................................................. 25000

Значение вероятности безотказной работы за 2000 ч ................................................................0,92

Средний срок службы, лет................................................................................................................10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта, а также на маркировочную табличку, расположенную на ГПУ весов.

Комплектность

Весы (модификация по заказу) Руководство по эксплуатации .

1 шт. 1 экз.

Поверка

осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки).

Основные средства поверки - гири эталонные класса М1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов Б1з E2, F1s F2, М1з М1-2, М2, М2-3 и М3. Метрологические и технические требования».

Идентификация ПО при поверке осуществляется в соответствии документом "Весы электронные М8101. Руководство по эксплуатации» (раздел 10).

Знак поверки наносится на свидетельство о поверке и пломбы как показано на рисунках 2 и 3.

Сведения о методах измерений

изложены в документе «Весы электронные М8101. Руководство по эксплуатации» (раздел 3).

Нормативные и технические документы, устанавливающие требования к весам электронным М8101

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8. 021-2005 «Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-401-10850066-2015 «Весы электронные М8101. Технические условия».
