Аттенюаторы 6620_SMA-50-2/199NE, 63543-16

Назначение

Аттенюаторы 6620_SMA-50-2/199NE (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в диапазоне частот от 0 до 6,0 ГГц.

Описание

В основе работы аттенюатора лежит принцип поглощения электромагнитной энергии тонкопленочным резистивным элементом, соединенным с входным и выходным коаксиальными разъёмами. Тепловая энергия, выделяемая в поглощающем элементе, передается на корпус аттенюатора и присоединительный тракт и рассеивается в окружающей среде путем конвективного теплообмена.

Корпус аттенюатора цилиндрический, неразборный. По оси аттенюатора расположены коаксиальные разъёмы SMA-типа. Оба разъёма равноправны.

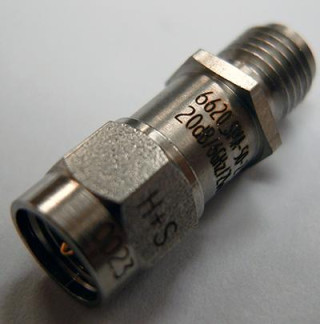

Общий вид аттенюатора приведен на рисунке 1.

Знак утверждения типа наносится типографским или иным способом на сопроводительную документацию.

Корпус аттенюатора неразборный, что предотвращает возможность несанкционированного вмешательства в работу аттенюатора, влияющее на результаты измерений.

Технические характеристики

Диапазон частот, ГГц    от 0 до 6

Волновое сопротивление, Ом    50

Номинальное значение ослабления, дБ    20,0 Допустимое отклонение действительного значения ослабления

от номинального, дБ    ± 0,75

КСВН входа, не более    1,2

КСВН выхода, не более    1,2 Максимальная средняя мощность (при температуре

Масса, кг, не более

Г абаритные размеры (длина х диаметр), мм, не более Рабочие условия применения:

Всего листов 3

0,005 22,5 х 9,5

от 5 до 40

80

от 84 до 106,7

-    температура окружающего воздуха, °С

-    относительная влажность, окружающего воздуха, при температуре 25 °С, %, не более

-    атмосферное давление, кПа

Знак утверждения типа

наносится на титульный лист «Руководства по эксплуатации» типографским способом.

Комплектность

Комплектность аттенюаторов приведена в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом 6620_SMA-50-2/199NE МП «Аттенюаторы 6620_SMA-50-2/199NE. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Основные средства поверки:

-    анализатор цепей скалярный Р2М-18А (рег. № 52797-13);

-    государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц (ГЭТ 193-2011), динамический диапазон от 0 до 120 дБ, диапазон частот от 0 до 178 ГГц, неопределенность передачи единицы ослабления в диапазоне от 0,0005 до 0,2 дБ.

Сведения о методах измерений

Аттенюатор 6620_SMA-50-2/199NE. Руководство по эксплуатации. 6620_SMA-50-2/199NE РЭ.

Нормативные и технические документы, устанавливающие требования к аттенюаторам 6620_SMA-50-2/199NE

1    ГОСТ 8.851-2013 «ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц».

2    Техническая документация фирмы-изготовителя.
