Системы автоматизированные измерительные ТЕСТ-1003, 63549-16

Назначение

Системы автоматизированные измерительные ТЕСТ-1003 (далее - системы) предназначены для формирования сигналов и импульсов, имитирующих помеховые воздействия на объект контроля, а также для регистрации и отображения сигналов.

Описание

Конструктивно системы выполнены по модульному принципу на основе стандарта LXI и представляют собой электронную стойку СКИ23 с установленными измерительными приборами и устройствами, которые взаимодействуют с ПЭВМ по интерфейсу ETHERNET 10/100/1000 Base-T (IEEE-802.3ab) посредством коммутатора Ethernet. К стойке электронной СКИ23 прикреплена коммутационная панель КП-ИМ-1003, на которую выведено устройство управляющей ПЭВМ.

Мезонины генератора произвольной формы МГВ2, мезонины генератора сигналов высокочастотного цифрового МГВЧ, МФТКЭ, МФСК-24 установлены в устройства MezaBOX. Устройства MezaBOX устанавливаются в МС4 (стойка для MezaBOX).

МС4, усилитель V2-2400 Mkll, БР (блок реле), регулируемый источник питания, блок питания TMP60-S12 и коммутационная панель КП-ИМ-1003 устанавливаются в стойку СКИ23.

Генератор сигналов произвольной формы МГВ2, генератор сигналов высокочастотным цифровым МГВЧ, генератор сигналов произвольной формы посредством коммутаторов (МФТКЭ) посредством коммутаторов (МФТ-КЭ, МФСК-24) коммутируется на выходной соединитель КП-ИМ-1003.

Функционально системы включают в себя один канал формирования сигналов, который имеет следующие режимы работы:

Формирование импульсов, имитирующих переходные процессы питающего напряжения объекта контроля

Режим работы реализуется генератором сигналов произвольной формы МГВ2, мезонином МФТКЭ, мезонином МФСК-24, усилителем V2-2400 Mkll, БТ (блок реле), регулируемым источником питания и блоком питания TMP60-S12.

Принцип работы канала в режиме формирования импульсов, имитирующих переходные процессы питающего напряжения объекта контроля, основан на цифро-аналоговом преобразовании кодов значений напряжения сигнала с заданной частотой дискретизации.

Формирование импульсов, имитирующих «провалы» питающего напряжения

объекта контроля

Режим работы реализуется генератором сигналов произвольной формы МГВ2, мезонином МФТКЭ, мезонином МФСК-24, усилителем V2-2400 Mkll, БТ (блок реле), регулируемым источником питания и блоком питания TMP60-S12.

Принцип работы канала в режиме формирование импульсов, имитирующих «провалы» питающего напряжения объекта контроля основан на цифро-аналоговом преобразовании кодов значений напряжения сигнала с заданной частотой дискретизации.

Формирование сигналов НЧ пульсаций питающего напряжения объекта контроля

Режим работы реализуется генератором сигналов произвольной формы МГВ2, мезонином МФТКЭ, мезонином МФСК-24, усилителем V2-2400 Mkll, регулируемым источником питания и блоком питания TMP60-S12.

Принцип работы канала в режиме формирование сигналов НЧ пульсаций питающего напряжения объекта контроля основан на цифро-аналоговом преобразовании кодов значений напряжения сигнала с заданной частотой дискретизации.

Формирование сигналов СЧ пульсаций питающего напряжения объекта контроля

Режим работы реализуется генератором сигналов высокочастотным цифровым МГВЧ, мезонином МФСК-24, БК (блок реле) и блоком питания TMP60-S12.

Принцип работы канала в режиме формирование сигналов СЧ пульсаций питающего напряжения объекта контроля основан на цифро-аналоговом преобразовании кодов значений напряжения сигнала с заданной частотой дискретизации.

Формирование чередующихся сигналов импульсных помех положительной и отрицательной полярности в цепи «КОРПУС» объекта контроля относительно шин питающего

напряжения объекта контроля

Режим работы реализуется генератором сигналов произвольной формы МГВ2, мезонином МФТКЭ, БР (блок реле), усилителем V2-2400 Mkll и блоком питания TMP60-S12.

Принцип работы канала в режиме формирование чередующихся сигналов импульсных помех основан на цифро-аналоговом преобразовании кодов значений напряжения сигнала с заданной частотой дискретизации.

Формирование замыканий шин питающего напряжения объекта контроля на цепь «КОРПУС» объекта контроля

Режим работы реализуется мезонином МФТКЭ, БР (блок реле) и блоком питания TMP60-S12.

Принцип работы канала в режиме формирования замыканий шин питающего напряжения основан на управляемом во времени замыкании/размыкании коммутирующего элемента (реле).

Формирование потенциального сигнала в цепи «КОРПУС» объекта контроля.

Режим работы реализуется генератором сигналов произвольной формы МГВ2, мезонином МФТКЭ, усилителем V2-2400 Mkll, БР (блок реле) и блоком питания TMP60-S12.

Принцип работы канала в режиме формирование импульсов, имитирующих «провалы» питающего напряжения объекта контроля основан на цифро-аналоговом преобразовании кодов значений напряжения сигнала с заданной частотой дискретизации.

Формирование длительности и частоты повторения сигналов импульсных помех амплитудой ±35 В в цепи «КОРПУС» объект контроля.

Режим реализуется осциллографом цифровым МОСЦ6, установленным на устройстве MezaBOX и источником напряжения постоянного тока.

Принцип работы канала в режиме формирование импульсов, имитирующих «провалы» питающего напряжения объекта контроля основан на цифро-аналоговом преобразовании кодов значений напряжения сигнала с заданной частотой дискретизации.

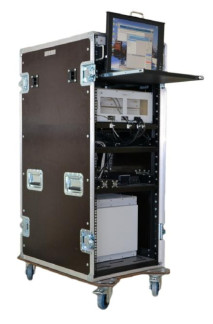

Внешний вид системы с указанием места нанесения знака утверждения типа и знака поверки приведен на рисунке 1. Защита от несанкционированного доступа предусмотрена в виде пломбировки устройств MezaBox с установленными в них мезонинными модулями (рисунок 2).

Программное обеспечение

Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:

-    считывание из модулей измерительной информации;

-    передачу измерительной информации ПО верхнего уровня.

Метрологически значимая часть ПО выделена в файл библиотеки математических функций Povcalc.dll.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Влияние ПО на метрологические характеристики системы учитывается в общих согласованных допусках.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Технические характеристики

Режим формирования импульсов, имитирующих переходные процессы питающего

напряжения объекта контроля

Диапазон длительности импульсов, мс..............................................................от 0,5 до 30

Длительность фронта и среза не более, мс.......................................................................0,4

Частота повторения импульсов, Гц......................................................................от 0,1 до 1

Пределы допускаемой относительной погрешности воспроизведения длительности

импульсов, %....................................................................................................................................±2

Длительность интервалов между импульсами в диапазоне, с...........................от 1 до 10

Пределы допускаемой относительной погрешности воспроизведения длительности интервалов между импульсами, %.................................................................................................±2

Режим формирования импульсов, имитирующих «провалы» питающего напряжения

объекта контроля

Длительность импульсов, мс...............................................................................................50

Длительность фронта и среза не более, мс.......................................................................0,4

Частота повторения, Гц.........................................................................................от 0,1 до 1

Пределы допускаемой относительной погрешности воспроизведения длительности

импульсов, %....................................................................................................................................±2

Длительность интервала между импульсами, мс.............................................................50

Пределы допускаемой относительной погрешности воспроизведения длительности интервалов между импульсами, %.................................................................................................±2

Режим формирования сигналов НЧ пульсаций питающего напряжения

объекта контроля

Амплитуда сигнала, В.........................................................................................................2,4

Значения частот, Гц.................................................................................................................

.......................40; 63; 100; 160; 250; 400; 630; 1000; 1600; 2500; 4000; 6300; 10000; 16000

Значения сопротивлений постоянному току нагрузочных резисторов, Ом ....0,5; 0,2; 0,1 Пределы допускаемой относительной погрешности воспроизведения амплитуды сигнала НЧ, %............................................................................................................±20

Режим формирования сигналов СЧ пульсаций питающего напряжения

объекта контроля

Амплитуда сигнала, В.........................................................................................................0,4

Значения частот, кГц....................................................................................63; 100; 160; 200

Значение сопротивления постоянному току нагрузочного резистора, Ом.....................2

Пределы допускаемой относительной погрешности воспроизведения амплитуды сигнала СЧ, %............................................................................................................±20

Режим формирования чередующихся сигналов импульсных помех положительной и отрицательной полярности в цепи «КОРПУС» объекта контроля относительно шин питающего

напряжения объекта контроля

Длительность импульсов, мкс...........................................................................................100

Частота повторения импульсов, Гц......................................................................................1

Пределы допускаемой относительной погрешности воспроизведения длительности

импульсов сигналов, %....................................................................................................................±2

Пределы допускаемой относительной погрешности воспроизведения частоты повторения импульсов, %...............................................................................................................±2

Режим формирования замыканий шин питающего напряжения объекта контроля на цепь «КОРПУС» объекта контроля

Длительность замыкания, с................................................................................от 10 до 100

Интервалы между замыканиями, с....................................................................от 10 до 100

Пределы допускаемой относительной погрешности воспроизведения длительности

замыкания, %....................................................................................................................................±2

Пределы допускаемой относительной погрешности воспроизведения длительности интервалов между замыканиями, %...............................................................................................±2

Режим формирования потенциального сигнала в цепи «КОРПУС» объекта контроля

Диапазон изменения амплитуды сигнала, В........................................................... от 5 до 6

Длительность сигнала, мс....................................................................................от 50 до 60

Частота повторения, Гц ............................................................................................ от 5 до 6

Пределы допускаемой относительной погрешности воспроизведения длительности

потенциального сигнала, %.............................................................................................................±2

Пределы допускаемой относительной погрешности воспроизведения частоты повторения потенциального сигнала, %........................................................................................±2

Режим формирования длительности и частоты повторения сигналов импульсных помех в цепи «КОРПУ С» объекта контроля

Диапазон изменения амплитуды сигнала, В............................................от минус 35 до 35

Длительность сигнала, мкс...............................................................................................100

Частота повторения, Гц.........................................................................................................1

Пределы допускаемой относительной погрешности воспроизведения длительности

потенциального сигнала, %.............................................................................................................±2

Пределы допускаемой относительной погрешности воспроизведения частоты

повторения потенциального сигнала, %........................................................................................±2

Общие характеристики Габаритные размеры стойки СКИ23 (ширинахвысотахдлина), мм, не более...................

............................................................................................................................973x1470x560

Мощность, потребляемая от сети питания, кВ-А, не более...............................................2

Масса изделия без учета ЗИО-О, эксплуатационных документов, кг, не более..........250

Сопротивление защитного заземления, Ом, не более.....................................................0,1

Сопротивление изоляции цепи сетевого питания относительно корпуса,

МОм, не менее..................................................................................................................................20

Электрическая прочность изоляции цепи сетевого питания, В, не менее..................1500

Параметры электропитания:

-    напряжение переменного тока, В..........................................................................220 ± 22;

-    частота переменного тока, Гц....................................................................................50 ± 1.

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С.............................................................от 5 до 40;

-    относительная влажность воздуха при температуре 25 °С, %, не более.....................80;

-    атмосферное давление, кПа............................................................................от 86 до 106.

Знак утверждения типа

наносится на лицевую панель СКИ23 в виде наклейки и на титульный лист формуляра методом компьютерной графики.

Комплектность

Комплект поставки систем приведен в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом UNC1.570.034РЭ «Система автоматизированная измерительная ТЕСТ-1003. Руководство по эксплуатации», раздел 13 «Поверка», утвержденным ФГУП «ВНИИМС» 28.08.2015 г.

Основные средства поверки:

Установка для проверки параметров электрической безопасности GPI-745A (рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления (в режиме измерений сопротивления изоляции) от 1 до 9999 МОм; пределы допускаемой относительной погрешности измерений сопротивления ± (5 - 20) %; диапазон измерений сопротивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испытательном токе до 32 А; пределы допускаемой абсолютной погрешности измерений сопротивления ± (0,01 ^изм + 0,003), где Rизм - измеренное значение сопротивления, Ом.

Осциллограф цифровой МОСЦ6 (рег. № 54566-03): Количество измерительных каналов -

2. Диапазоны измерений мгновенных значений напряжения по каждому каналу: «± 50 мВ»; «± 100 мВ»; «± 250 мВ»; «± 500 мВ»; «± 1 В»; «± 2,5 В»; «± 5 В»; «± 10 В»; «± 25 В»; «± 50 В». Пределы, приведенной к значению верхней границы диапазона, допускаемой погрешности измерений мгновенных значений напряжения по каждому каналу равны: ± 3,0 % в диапазоне «± 50 мВ»; ± 2,0 % в диапазоне «± 100 мВ»; ± 1,5 % в остальных диапазонах. Пределы допускаемой абсолютной погрешности измерений интервалов времени в диапазоне времени измерений от 204,8 нс до 1073,742 с: ± [2,5*10-6 х Tx + Тд], где Тх - измеряемый интервал времени, Тд - период дискретизации. Полоса пропускания каждого

канала по уровню минус 3 дБ: не менее 900 МГц при входном сопротивлении 50 Ом; не менее 250 МГц при входном сопротивлении 1 МОм.

Источник напряжения постоянного тока MPS-3005L-1 (рег. № 32050-06): выходное напряжение от 0 до 30 В; выходной ток от 0 до 1 А; нестабильность напряжения < (0,01 % + 2) мВ; нестабильность тока: < (0,2 % + 2) мА.

Сведения о методах измерений

приведены в документе UNC1.570.034 РЭ «Система автоматизированная измерительная ТЕСТ-1003. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам автоматизированным измерительным ТЕСТ-1003

ГОСТ Р 8.596-2002. «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин». UNC1.570.034 ТУ «Система автоматизированная измерительная ТЕСТ-1003. Технические условия».
