Клещи электроизмерительные КЭИ-0,6М и КЭИ-1,0М, 63550-16

63550-16
Клещи электроизмерительные КЭИ-0,6М и КЭИ-1,0М (далее клещи электроизмерительные) предназначены для измерений напряжения и силы переменного и постоянного тока, а также электрического сопротивления.
Карточка СИ
Номер в госреестре 63550-16
Наименование СИ Клещи электроизмерительные
Обозначение типа СИ КЭИ-0,6М и КЭИ-1,0М
Изготовитель АО "НИИЭМ", г.Истра
Год регистрации 2016
Срок свидетельства 28.03.2021
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Клещи электроизмерительные КЭИ-0,6М и КЭИ-1,0М (далее клещи электроизмерительные) предназначены для измерений напряжения и силы переменного и постоянного тока, а также электрического сопротивления.

Описание

Основная область применения - проверка состояния и режимов работы электроустановок при наладке и обслуживании в полевых, цеховых и лабораторных условиях.

Принцип действия клещей электроизмерительных при измерении тока состоит в преобразовании датчиком Холла в напряжение силы тока в шине, охватываемой магнитопроводом в зазоре которого он установлен. Измерение силы и напряжения постоянного и переменного тока, а также сопротивления постоянному току полностью повторяет стандартные технические решения мультиметров с детекторами истинных среднеквадратичных значений.

Клещи электроизмерительные состоят из магнитопровода в виде клещей, замыкаемых вокруг проводника с измеряемым током, в зазорах которого размещены датчики Холла, преобразующие магнитное поле в напряжение; печатной платы с электронной схемой обработки сигнала и цифрового жидкокристаллического дисплея.

Переменное напряжение с датчика Холла или входа по напряжению выпрямляется детектором истинных среднеквадратичных значений. Преобразование в цифровой код производится АЦП, встроенным в микропроцессор, управляющим процессом измерения, выводом результатов на дисплей и реализующий сервисные функции.

Питание клещей производится от внутренней гальванической батареи.

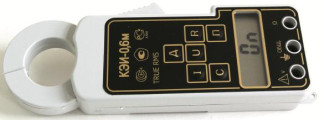

Конструктивно клещи электроизмерительные выполнены в корпусе из ударопрочного пластика в форме клещей с увеличенной ручкой, внутри которой размещены печатная плата с электронной схемой обработки сигнала и батарея питания, на лицевой панели - цифровой

3,5 разрядный жидкокристаллический дисплей и органы управления. Клещи электроизмерительные выпускаются на два диапазона рабочих температур - А и В.

Несанкционированный доступ внутрь приборов предотвращается пломбированием винта крепления задней стенки корпуса.

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики КЭИ-0,6М и КЭИ-1,0М

Измеряемые величины

Диапазоны

измерений

Пределы допускаемых абсолютных погрешностей

Основная

Дополнительная от температуры окружающего воздуха, на оС

1

2

3

4

Модель КЭИ-0,6М

Сила переменного тока, истинное среднеквадратическое значение, А

От 0 до 199,9 От 0 до 600

± (0,021 + 3 е.м.р.) ± (0,021 + 1 е.м.р.)

± 0,0011н ± 0,0011н

Напряжение переменного тока, истинное среднеквадратическое значение, В

От 0 до 199,9 От 0 до 600

± (0,015U + 3 е.м.р.) ± (0,015U + 1 е.м.р.)

± 0,0005 Ш ± 0,0005 Ш

Сила постоянного тока, А

От 0 до 199,9 От 0 до 199,9

± (0,021 + 3 е.м.р.) ± (0,021 + 1 е.м.р.)

± 0,0011н ± 0,0011н

1

2

3

4

Напряжение постоянного тока, В

От 0 до 199,9 От 0 до 600

± (0,015U + 3 е.м.р.) ± (0,015U + 1 е.м.р.)

± 0,0005-Ш ± 0,0005-Ш

Электрическое Сопротивление, Ом

От 0 до 199,9 От 200 до 199,9

± (0,01R + 3 е.м.р.) ± (0,01R + 1 е.м.р.)

± 0,001^н ± 0,001^н

Модель КЭИ-1,0М

Сила переменного тока, истинное среднеквадратическое значение, А

От 0 до 199,9 От 0 до 1000

± (0,021 + 3 е.м.р.) ± (0,021 + 1 е.м.р.)

± 0,0011н ± 0,0011н

Напряжение переменного тока, истинное среднеквадратическое значение, В

От 0 до 199,9 От 0 до 600

± (0,015U + 3 е.м.р.) ± (0,015U + 1 е.м.р.)

± 0,0005 Ш ± 0,0005 Ш

Сила постоянного тока, А

От 0 до 199,9 От 0 до 199,9

± (0,021 + 3 е.м.р.) ± (0,021 + 1 е.м.р.)

± 0,0011н ± 0,0011н

Напряжение постоянного тока, В

От 0 до 199,9 От 0 до 600

± (0,015U + 3 е.м.р.) ± (0,015U + 1 е.м.р.)

± 0,0005 Ш ± 0,0005 Ш

Электрическое Сопротивление, Ом

От 0 до 199,9 От 200 до 199,9

± (0,01R + 3 е.м.р.) ± (0,01R + 1 е.м.р.)

± 0,001^н ± 0,001^н

Примечания: частота переменного тока от z

5 до 55 Гц

I, U, R - измеряемые величины силы тока, напряжения, сопротивления е.м.р. - единица младшего разряда дисплея

Таблица 2 - Общие технические характеристики КЭИ-0,6М и КЭИ-1,0М

Величина

Значение

Модель

КЭИ-0,6М

КЭИ-1,0М

Батарея питания, В

1,5, размера ААА, 2 шт.

Электрическая прочность изоляции, В

2000 (переменный ток 50 Гц, 1 мин )

Сопротивление изоляции в рабочих, МОм Условиях при напряжении 500 В

не менее 5

Г абаритные размеры, мм (длина х ширина х толщина)

210 x 83 x 33

240 х 105 х 34

Диаметр токовой шины максимальный, мм

35

65

Масса, кг

0,4

0,45

Таблица 3- Рабочие условия эксплуатации

Величина

Значение

Рабочая температура оС

Температурная группа А

В

от 0 до +60 от -20 до +60

Относительная влажность, %

до 90 при 25о С

Атмосферное давление , мм рт. ст.

От 650 до 800

Знак утверждения типа

наносится методом наклейки на лицевую панель клещей и типографским способом на титульные листы руководства по эксплуатации 46 ПИГН.411521.011РЭ.

Комплектность

В комплект поставки входят: клещи электроизмерительные, руководство по эксплуатации, комплект соединительных проводов, методика поверки и паспорт.

Поверка

осуществляется по документу МП 63550-16 «Клещи электроизмерительные КЭИ-0,6М и КЭИ-1,0М. Методика поверки», утвержденной ФГУП «ВНИИМС» 12.11.2015 г.

Основное средство поверки: Калибратор универсальный Fluke 9100 (Госреестр 25985-09)

Сведения о методах измерений

приведены в руководстве по эксплуатации 46 ПИГН.411521.011РЭ.

Нормативные и технические документы, устанавливающие требования к клещам электроизмерительным КЭИ-0,6М и КЭИ-1,0М

1    ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия ".

2    Клещи электроизмерительные КЭИ-0,6М и КЭИ-1,0М. Технические условия 46 ПИГН.411521.011ТУ.
