| Номер в госреестре | 63551-16 |
| Наименование СИ | Преобразователи силы переменного тока измерительные разъемные |
| Обозначение типа СИ | ДТР |
| Изготовитель | АО "НИИЭМ", г.Истра |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи силы переменного тока измерительные разъемные ДТР (далее - преобразователи) предназначены для измерения и преобразования силы переменного тока в силу постоянного тока стандартного интерфейса «токовая петля 4/20 мА» с гальванической изоляцией входной шины от цепей питания и выхода.
Преобразователи состоят из разъёмного трансформатора тока, детектора и преобразователя напряжения в сигнал интерфейса «токовая петля 4/20 мА».
Входные шины преобразователей гальванически изолированы от цепей питания и выхода.
При протекании преобразуемого тока по шине, охватываемой магнитопроводом преобразователя, в обмотках трансформатора наводится ток, сила которого пропорциональна току во входной шине. Выходной сигнал обмоток подается на детектор среднеквадратических значений, преобразующий его в напряжение постоянного тока, которое преобразуется в сигнал интерфейса «токовая петля 4/20 мА».
Конструктивно преобразователь состоит из корпуса из ударопрочного полистирола с механическим креплением, в котором размещены разъемный магнитопровод с обмотками и печатная плата с элементами схем выпрямителя и преобразователя интерфейса.
По размерам корпуса, способу крепления и размером отверстия под токовую шину преобразователи разделяются на три группы - ДТР-1, ДТР-02 и ДТР-03.
Преобразователи ДТР-1 выпускаются на 9 диапазонов преобразования, отличающихся верхним пределом, ДТР-02 и ДТР-03 - на 6 диапазонов.
По диапазону рабочих температур преобразователи имеют две группы - А и В.
Питание преобразователей производится от одного внешнего источника.
Преобразователи являются функционально и конструктивно законченными устройствами, предназначенными для работы в составе измерительных и управляющих систем.
Монтаж преобразователей осуществляется без разрыва цепей измеряемого тока, для ДТР-
01 предусмотрена возможность крепления на DIN-рейку.
Преобразователи являются неремонтируемыми изделиями и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.
Внешний вид преобразователей показан на рис. 1,2 и 3.

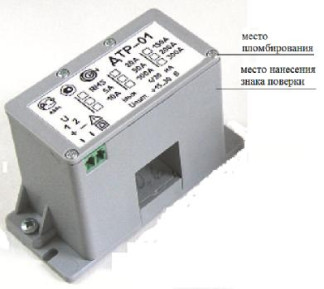

Рисунок 1 - Внешний вид преобразователя
ДТР-01
Несанкционированный доступ внутрь преобразователя предотвращается пломбированием винта крепления верхней панели
Таблица 1 - Основные метрологические и технические характеристики
| Величина | Значение | ||
| ДТР-01 | ДТР-02 | ДТР-03 | |
| Номинальная сила преобразуемого переменного тока, А | 5, 10, 20, 50, 100, 150, 200, 250, 300 | 300, 500, 750,1000, 1500, 2000 | 300, 500, 750, 1000, 1500, 2000 |
| Частота преобразуемой силы переменного тока, Гц | От 40 до 10000 | ||
| Допустимая перегрузка по номинальной силе преобразуемого переменного тока, раз | 1,5 | ||
| Величина силы тока на выходе при нулевом входном токе, мА | От 3,98 до 4,15 | ||
| Величина силы тока на выходе при номинальной силе токе на входе, мА | 20 | ||
| Пределы допускаемой основной приведенной погрешности преобразования, % | ± 1,5 | ||
| Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением температуры окружающего воздуха в интервале рабочих температур, % группа А группа В | ± 0,3 ± 0,5 | ||
| Напряжение питания, В | От + 8 до +30 | ||
| Ток потребления по цепи питания не более, мА | 30 | ||
| Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/1 мин, В | 5000 | 3000 | 5000 |
| Сопротивление изоляции в рабочих условиях при напряжении 500 В не менее, МОм | 5 | ||
| Размеры отверстия под токовую шину, мм | 19 х 19 | 10 х 82 | Диаметр 50 |
| Г абаритные размеры, не более, мм | 85х 55 х 35 | 131 х 106 х 66 | 65 х 110 х 144 |
| Масса не более, кг | 0,2 | 0,5 | 0,6 |
Примечание: при определении основной и дополнительной погрешностей за нормирующее значение принимается номинальная сила преобразуемого переменного тока
Таблица 2 - Рабочие условия применения
| Величина | Значение |
| Температура, о С | |
| Г руппа А | От 0 до +70 |
| Г руппа В | От - 40 до +70 |
| Относительная влажность, % | до 90 при 25 о С |
| Атмосферное давление, мм рт. ст. | От 650 до 800 |
наносится электрохимическим способом на табличку, размещаемую на лицевой поверхности преобразователя и типографским способом на первую страницу руководства по эксплуатации 46ПИГН.411521.039РЭ.
В комплект поставки входят: преобразователь измерительный тока, руководство по эксплуатации, методика поверки и паспорт.
осуществляется по документу МП 63551-16 «Преобразователи силы переменного тока измерительные разъемные ДТР. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.08.2015 г.
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ 5000.5 (Госреестр 27007-04), амперметр и миллиамперметр Д5014 (Госреестр 5893-77), вольтметр универсальный В7-78/1 (Госреестр 31773-06).
приведены в руководстве по эксплуатации 46ПИГН.411521.039РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям силы переменного тока измерительным разъемным ДТР
1 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия ".
2 Преобразователи силы переменного тока измерительные разъемные ДТР. Технические условия. 46ПИГН.411521.039ТУ.
