| Номер в госреестре | 63552-16 |
| Наименование СИ | Преобразователи линейных перемещений первичные |
| Обозначение типа СИ | Вm 721 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи линейных перемещений первичные Вт 721 (далее - преобразователи) предназначены для измерений линейных перемещений и преобразования их в электрический сигнал (сопротивление).
Преобразователи Вт 721 потенциометрического типа, с аналоговым выходным сигналом (сопротивление) имеют индивидуальную градуировочную характеристику.
В зависимости от диапазона измерений и варианта заделки каната на барабане преобразователи имеют 23 варианта исполнений в соответствии с таблицей 1.
Преобразователи линейных перемещений состоят из:
- алюминиевого корпуса и платы;
- чувствительного элемента (переменного резистора СП5-21Б, предназначенного для преобразования вращательного движения шестерни в электрический сигнал (сопротивление));
- кабеля для подвода напряжения питания и снятия выходного сигнала с преобразователя.
Преобразователь жестко крепится на неподвижном блоке изделий.
Связь преобразователя с объектом перемещения осуществляется с помощью каната. Канат при вытягивании из преобразователя, огибая измерительный ролик, вращает барабан и узел измерительного ролика. Вращаясь, барабан заводит спиральную пружину. При вытягивании каната на длину более 2 м, когда заводная пружина полностью заведена, начинает проворачиваться цанга, относительно втулки, при этом усилие на канате остается постоянным. Вращение измерительного ролика через зубчатые колеса передается на ось резистора. Проскальзывание каната в канавке измерительного ролика исключается путем поджатия каната ролика. Возвратное (обратное) движение каната осуществляется за счет заведенной спиральной пружины. Длина каната, втягиваемого в преобразователь, ограничивается упором и составляет не более 2 м.
Электрические провода потенциометра выведены на вилку 2РМТ14КПЭ4Ш1В1 ГЕ0.364.126 ТУ.
Знак поверки наносится на свидетельство о поверке.

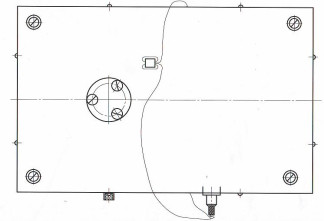

Общий вид преобразователя представлен на рисунке 1, габаритные и установочные размеры преобразователя - на рисунке 2.
От несанкционированного вмешательства, которое может привести к искажению результатов измерений, преобразователи опломбированы в соответствии с рисунком 3.
Таблица 1 - Классификация преобразователей
| Вариант исполнения | Шифр | Диапазон измерений линейных перемещений, м | Заделка каната |
| Вт 2.787.044 | Вт 721-00 | 0-0,5 | жесткая |
| -01 | Вт 721-01 | 0-0,5 | свободная |
| -02 | Вт 721-02 | 0-1,0 | жесткая |
| -03 | Вт 721-03 | 0-1,0 | свободная |
| -04 | Вт 721-04 | 0-1,4 | жесткая |
| -05 | Вт 721-05 | 0-1,4 | свободная |
| -06 | Вт 721-06 | 0-2,0 | жесткая |
| -07 | Вт 721-07 | 0-2,0 | свободная |
| Вариант исполнения | Шифр | Диапазон измерений линейных перемещений, м | Заделка каната |
| -08 | Вт 721-08 | 0-2,8 | жесткая |
| -09 | Вт 721-09 | 0-2,8 | свободная |
| -10 | Вт 721-10 | 0-4,0 | жесткая |
| -11 | Вт 721-11 | 0-4,0 | свободная |
| -12 | Вт 721-12 | 0-5,6 | жесткая |
| -13 | Вт 721-13 | 0-5,6 | свободная |
| -14 | Вт 721-14 | 0-8,0 | жесткая |
| -15 | Вт 721-15 | 0-8,0 | свободная |
| -16 | Вт 721-16 | 0-11,0 | жесткая |
| -17 | Вт 721-17 | 0-11,0 | свободная |
| -18 | Вт 721-18 | 0-16,0 | жесткая |
| -19 | Вт 721-19 | 0-16,0 | свободная |
| -20 | Вт 721-20 | 0-0,5 | жесткая |
| -21 | Вт 721-21 | 0-1,0 | жесткая |
| -22 | Вт 721-22 | 0-1,4 | жесткая |
Таблица 2
| Наименование характеристики | Значение |
| характеристики | |
| Диапазоны измерений линейных перемещений в зависимости от исполнения | |
| (в диапазоне от 0 до 2,0 м - многократное применение; в диапазоне, превы | |
| шающем 2,0 м, - одноразовое применение), м: | |
| - Вт 2.787.044, Вт 2.787.044-01, | 0-0,5 |
| - Вт 2.787.044-02 - Вт 2.787.044-03, | 0-1,0 |
| - Вт 2.787.044-04- Вт 2.787.044-05, | 0-1,4 |
| - Вт 2.787.044-06 - Вт 2.787.044-07, | 0-2,0 |
| - Вт 2.787.044-08 - Вт 2.787.044-09, | 0-2,8 |
| - Вт 2.787.044-10 - Вт 2.787.044-11, | 0-4,0 |
| - Вт 2.787.044-12 - Вт 2.787.044-13, | 0-5,6 |
| - Вт 2.787.044-14 - Вт 2.787.044-15, | 0-8,0 |
| - Вт 2.787.044-16 - Вт 2.787.029-17, | 0-11,0 |
| - Вт 2.787.044-18 - Вт 2.787.044-19; | 0-16,0 |
| - Вт 2.787.044-20; | 0-0,5 |
| - Вт 2.787.044-21; | 0-1,0 |
| - Вт 2.787.044-22 | 0-1,4 |
| Полное сопротивление, R полн. Ом | 1500±80 |
| Относительные значения выходных сопротивлений при измерении линейных | |
| перемещений, % от Кполн.: | |
| - в начале диапазона измерений, Анач., не менее | 0,5 |
| - в конце диапазона измерений (при измерении до 2 м), Акон., не более | 99,5 |
| - разница относительных значений выходных сопротивлений, (Акон. - Анач), | |
| не менее | 90 |
| Пределы допускаемой приведенной к верхнему пределу измерений | |
| погрешности, % | ±1,0 |
| - при измерении линейных перемещений до 2 м включительно для всех | |
| диапазонов | |
| Масса, кг, не более | 0,9 |
| Г абаритно-установочные размеры, мм: | |
| - габаритные размеры; | 43,5х76х120 |
| - длина кабеля; | (500±15) |
| -установочные размеры | 4 отв. 0 М5-7Н, |
| (88±0,2); (63±0,2) | |
| Диапазон рабочих температур,0С | от минус 60 до |
| плюс 60 |
наносится на титульные листы эксплуатационной документации офсетным способом.
В комплект поставки входят:
- преобразователь Вт 721;
- формуляр Вт 2.787.044 ФО;
- техническое описание и инструкция по эксплуатации Вт 2.787.044 ТО;
- методика поверки Вт 2.787.044 МП.
осуществляется в соответствии с документом Вт 2.787.044 МП «Преобразователь первичный линейных перемещений Вт 721. Методика поверки», утвержденным руководителем ЦИ СИ АО «НИИФИ» 10.11.2015 г.
Основные средства поверки:
- штангенциркуль ШЦ-11-250-0,1 ГОСТ 166-89 (Госреестр № 31063-06; диапазон измерений от 0 до 250 мм, погрешность ±0,1 мм);
- штангенциркуль ШЦ-Ш-1000-0,05 ГОСТ 166-89 (Госреестр № 36677-08; диапазон измерений от 0 до 1000 мм, погрешность ±0,05 мм);
- омметр цифровой Щ 34 (Госреестр № 4274-74; диапазон измеряемых сопротивлений от
1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1)).
Методика измерений содержится в техническом описании и инструкции по эксплуатации Вт 2.787.044 ТО.
Нормативные и технические документы, устанавливающие требования к преобразователям линейных перемещений первичным Вт 721
Преобразователи первичные линейных перемещений Вт 721. Технические условия. Вт 2.787.044ТУ.
