| Номер в госреестре | 63553-16 |
| Наименование СИ | Дозиметры |
| Обозначение типа СИ | ДКГ-АТ2140, ДКГ-АТ2140А |
| Изготовитель | НПУП "Атомтех", Беларусь, г.Минск |
| Год регистрации | 2016 |
| Срок свидетельства | 31.03.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры ДКГ-АТ2140, ДКГ-АТ2140А (далее - дозиметры) предназначены для измерения:
- мощности амбиентного эквивалента дозы H* (10) (далее - мощности дозы) рентгеновского и гамма - излучений;
- амбиентного эквивалента дозы H * (10) (далее - дозы) рентгеновского и гамма - излучений.
Принцип действия дозиметров основан на измерении интенсивности импульсов, генерируемых в газоразрядном счетчике Гейгера - Мюллера под воздействием регистрируемого рентгеновского и гамма - излучений.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря энергкомпенси-рующему фильтру эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий регистрируемого рентгеновского и гамма - излучений.
Дозиметры имеют возможность установки пороговых уровней мощности дозы и дозы в пределах диапазонов измерений. При превышении установленных пороговых уровней или верхних пределов измерений должна срабатывать звуковая и визуальная сигнализация.
Управление всеми режимами работы дозиметра, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляется микропроцессорным устройством.
Питание дозиметров осуществляется от двух элементов питания типоразмера АА (LR6) с номинальным напряжением 1,5 В каждый.
Дозиметры относятся к носимым средствам измерений и могут эксплуатироваться в лабораторных и полевых условиях.
Дозиметры выпускаются в двух модификациях: ДКГ-АТ2140 и ДКГ-АТ2140А.
Общий вид дозиметров представлен на рисунке 1.

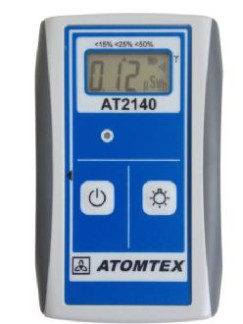

Рисунок 1 - Общий вид дозиметров гамма - излучения ДКГ-АТ2140 Знак поверки наносится на эксплуатационную документацию
Программное обеспечение (ПО) дозиметров является встроенным. Метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.
ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения их на экране дозиметра.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Модификация дозиметра ДКГ-АТ2140 | |
| Идентификационное наименование ПО | DKG2140 00.hex |
| Номер версии (идентификационный номер) ПО | 1.28; x.y *) |
| Цифровой идентификатор ПО (CRC-16) | 00326E ** |
| Модификация дозиметра ДКГ-АТ2140А | |
| Идентификационное наименование ПО | DKG2140 0A.hex |
| Номер версии (идентификационный номер) ПО | 1.28; x.y *) |
| Цифровой идентификатор ПО (CRC-16) | 003232 ^ |
^
x, у - составная часть номера версии ПО; x, у принимают значения от 0 до 99 **) Контрольная сумма относится к версии ПО 1.28.
Идентификационные данные ПО вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров ДКГ-АТ2140, ДКГ-АТ2140А от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений мощности дозы непрерывного рентгеновского и гамма - излучений: - ДКГ-АТ2140; - ДКГ-АТ2140А | от 0,1 мкЗв/ч до 10 мЗв/ч от 0,1 мкЗв/ч до 100 мЗв/ч |
| Диапазон измерений дозы непрерывного рентгеновского и гамма - излучений | от 0,1 мкЗв до 1,99 Зв |
| Пределы допускаемой основной относительной погрешности измерений мощности дозы и дозы непрерывного рентгеновского и гамма - излучений, % | ±15 |
| Зависимость чувствительности дозиметров в диапазоне энергий от 50 кэВ до 3 МэВ относительно энергии 0,662 МэВ гамма - из- 137 лучения радионуклида Cs (энергетическая зависимость), %, не более - ДКГ-АТ2140; - ДКГ-АТ2140А | ±30 ±25 |
| Время измерений естественного радиационного фона гамма -излучения (0,1 мкЗв/ч) при статистической погрешности ± 25%, с, не более | 240 |
| Наименование характеристики | Значение |
| Время отклика дозиметров на изменение мощности дозы (при мощности дозы более 1 мкЗв/ч), с, не более - ДКГ-АТ2140; | 10 |
| - ДКГ-АТ2140А | 5 |
| Время непрерывной работы дозиметров от комплекта батарей при фоновых загрузках, ч, не менее - ДКГ-АТ2140; | 5000 |
| - ДКГ-АТ2140А | 10000 |
| Нестабильность показаний дозиметров за время непрерывной работы 24 ч, %, не более | 5 |
| Пределы допускаемой дополнительной относительной погрешности измерений мощности дозы и дозы гамма - излучения, %: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий; | ±10 |
| - при изменении относительной влажности воздуха до 95% относительно нормальных условий | ±5 |
| - при изменении атмосферного давления от 70 до 106,7 кПа относительно нормальных условий | ±5 |
| Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C; • ДКГ-АТ2140; | от минус 20 до плюс 50 |
| • ДКГ-АТ2140А | от минус 30 до плюс 60 |
| - относительная влажность окружающего воздуха при температуре 35°С и более низких температурах без конденсации влаги, %, не более; | 95 |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Г абаритные размеры, мм, не более | 111x70x28 |
| Масса дозиметра (без элементов питания), кг, не более: | 0,11 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 15 |
| Среднее время восстановления, ч | 1,5 |
наносится:
- на титульный лист руководства по эксплуатации методом компьютерной графики;
- на этикетку на задней стенке корпуса дозиметра.
Комплект поставки дозиметров указан в таблице 3.
Таблица 3
| Наименование | Количество | Примечание |
| Дозиметр ДКГ-АТ2140 (ДКГ-АТ2140А) | 1 | |
| Элемент питания (типоразмер АА) | 2 | |
| Устройство зарядное | 1 | По заказу |
| Чехол защитный | 1 |
| Наименование | Количество | Примечание |
| Руководство по эксплуатации | 1 | Содержит раздел «Поверка» |
| МРБ МП.2503-2015 "Дозиметры ДКГ-АТ2140. Методика поверки" | 1 | |
| Упаковка | 1 |
осуществляется по документу МРБ МП.2503-2015 «Дозиметры ДКГ-АТ2140. Методика поверки», утвержденному БелГИМ 29.04.2015 г.
При поверке дозиметров применяется установка поверочная дозиметрическая гамма -излучения эталонная по ГОСТ 8.087-2000 с набором источников. Диапазон измерений мощности дозы от 0,1 мкЗв/ч до 100 мЗв/ч. Погрешность аттестации установки не более ± 5%;
Знак поверки наносится на эксплуатационную документацию.
приведены в документе «Дозиметры ДКГ-АТ2140, ДКГ-АТ2140А. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дозиметрам ДКГ-АТ2140, ДКГ-АТ2140А
1. Приказ Министерства здравоохранения и социального развития РФ № 1034н от
09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2. ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
3. ГОСТ 28271-89. Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
4. ТУ BY 100865348.033-2015. Дозиметры ДКГ-АТ2140. Технические условия.
