Структуроскопы магнитные МС-10, 63555-16

Назначение

Структуроскопы магнитные МС-10 (далее - структуроскопы) предназначены для измерений коэрцитивной силы магнитомягких ферромагнитных материалов и изделий из них.

Описание

Принцип действия структуроскопов основан на измерении магнитных характеристик локального участка материала при воздействии на него магнитного поля в замкнутой магнитной цепи. Контролируемый участок материала или изделия (далее - контролируемый участок), замыкающий измерительную магнитную цепь, намагничивается импульсным магнитным полем до насыщения. Далее контролируемый участок размагничивается ступенчато-нарастающим магнитным полем. Увеличение размагничивающего поля прекращается тогда, когда значение магнитной индукции в измерительной магнитной цепи станет равным нулю, и по значению силы тока в размагничивающей обмотке определяется значение коэрцитивной силы. Измерение магнитной индукции осуществляется с помощью преобразователя Холла. По окончании измерительного процесса информация о значении коэрцитивной силы индицируется на цифровом табло электронного блока.

Структуроскоп представляет собой носимый прибор, который состоит из электронного блока и выносного преобразователя, подключаемого к электронному блоку при помощи разъёма. Структуроскоп имеет канал беспроводной связи для передачи измерительной информации в персональный компьютер через интерфейс Bluetooth®.

Электронный блок имеет встроенный микропроцессор и предназначен для формирования импульсов тока намагничивания и ступенчато-нарастающего тока размагничивания, измерения выходного напряжения преобразователя Холла, обработки информации и представления результатов измерения в цифровом виде на жидкокристаллическом табло, сохранения и накопления результатов измерения в памяти структуроскопа и передачи их на внешний компьютер, а также для контроля заряда аккумуляторной батареи.

Выносной преобразователь представляет собой П-образный электромагнит, предназначенный для намагничивания и размагничивания контролируемого участка, в зазоре которого установлен преобразователь Холла, с помощью которого осуществляются измерения магнитной индукции в измерительной магнитной цепи.

Структуроскопы могут эксплуатироваться в помещениях и в полевых условиях и применяться при неразрушающем контроле структуры исследуемого материала, качества его термической, термомеханической или химико-термической обработок, механических свойств изделий и определения состава (марки) ферромагнитных материалов.

Общий вид структуроскопов приведен на рисунке 1. Вид структуроскопа сзади с указанием места нанесения знака утверждения типа, приведен на рисунке 2.

Корпус опломбирован пломбой для предотвращения возможности несанкционированного вмешательства в работу структуроскопа, которое может привести к искажению результатов измерений. Место пломбирования обозначено стрелкой на рисунке 2.

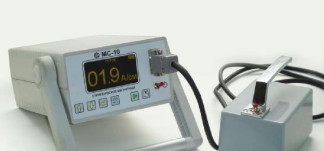

Рисунок 1 - Общий вид структуроскопов

>/

ТА

к

Место нанесения знака утверждения Е типа

Рисунок 2 - Вид сзади

Программное обеспечение

Структуроскопы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО является метрологически значимым и защищено от внешних воздействий схемотехнически (невозможно провести перепрограммирование) и конструктивно (измерительный блок опломбирован). Внешнее ПО, устанавливаемое на персональный компьютер, не является метрологически значимым и предназначено только для передачи результатов измерений в компьютер. Идентификационные данные ПО приведены в таблице 1.

Защита ПО структуроскопов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1

Технические характеристики

Диапазон измерений коэрцитивной силы, А/см Пределы допускаемой основной абсолютной погрешности До измерений коэрцитивной силы, А/см

Предел допускаемой дополнительной погрешности Ддоп измерений коэрцитивной силы, вызванной изменением температуры окружающего воздуха на каждые 20 °С в интервале рабочих значений, А/см

Зазор между полюсами преобразователя структуроскопа и поверхностью контролируемого изделия, мм, не более Время установления рабочего режима, мин, не более Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее

Напряжение питания (от встроенной аккумуляторной батареи), В Сила тока потребления, А, не более Масса, кг, не более

-    блока электронного,

-    преобразователя выносного,

-    зарядного устройства

Г абаритные размеры(длина х ширина х высота), мм, не более

-    блока электронного

-    преобразователя выносного

-    зарядного устройства

Средняя наработка на отказ, ч, не менее Нормальные условия применения:

от 1,0 до 60 ± (0,04-Hc + 0,1), где Hc - измеренное значение коэрцитивной силы, А/см

0,5- До

0,5

2

16.

от 10,4 до 15

3

2,3

1,5

0,2

190 х 140 х 80 120 х 80 х 95 155 х 42 х 35 5000

-    температура окружающего воздуха, °С

от плюс 15 до плюс 25 от 30 до 80 % от 70 до 106,7

от минус 20 до плюс 40 до 90 при 30 °С от 70 до 106,7

-    относительная влажность воздуха, %

-    атмосферное давление, кПа Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

Знак утверждения типа

наносится на шильдик, расположенный на корпусе электронного блока структуроскопа (по технологии предприятия-изготовителя) и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность структуроскопа приведена в таблице 2.

Таблица 2

Поверка

осуществляется в соответствии с документом Иа2.778.042 МП «Структуроскопы магнитные МС-10. Методика поверки»», утвержденным первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 30.07.2015 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

Основные средства поверки:

- стандартные образцы коэрцитивной силы ГСО 2192-89 (диапазон аттестованных значений коэрцитивной силы от 100 до 6000 А/м, основная относительная погрешность аттестованного значения коэрцитивной силы по намагниченности ± 2 %).

Сведения о методах измерений

«Структуроскоп магнитный МС-10. Руководство по эксплуатации» Иа2.778.042 РЭ».

Нормативные и технические документы, устанавливающие требования к структуроскопам магнитным МС-10

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ 8.030-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции».

3    ТУ 4276-053-55267428-08 (Иа2.778.042 Ту). Структуроскоп магнитный МС-10. Технические условия.
