Модули измерителей дальности и скорости лазерные ПСВ-1550, 63561-16

Модули измерителей дальности и скорости лазерные ПСВ-1550 (далее по тесту - модули) предназначены для измерений скорости движения объектов, главным образом транспортных средств (ТС) и измерений расстояний до движущихся или неподвижных объектов. Модули могут быть использованы как составная часть аппаратно-программных комплексов, обеспечивающая функции измерения расстояний и скорости.
Карточка СИ
Номер в госреестре 63561-16
Наименование СИ Модули измерителей дальности и скорости лазерные
Обозначение типа СИ ПСВ-1550
Изготовитель ЗАО "НПП Техноимпорт", г.Москва
Год регистрации 2016
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Модули измерителей дальности и скорости лазерные ПСВ-1550 (далее по тесту - модули) предназначены для измерений скорости движения объектов, главным образом транспортных средств (ТС) и измерений расстояний до движущихся или неподвижных объектов. Модули могут быть использованы как составная часть аппаратно-программных комплексов, обеспечивающая функции измерения расстояний и скорости.

Описание

Принцип действия модулей основан на определении разности времени между излученным и принятым обратно отражённым от объекта лазерным излучением.

Модули имеют два оптических канала, оси которых расположены параллельно:

-    канал лазерного излучателя, создающий в пространстве узконаправленный лазерный луч,

-    канал приемника лазерного излучения, собирающий отраженный лазерный луч и направляющий его на фоточувствительный элемент.

Лазерный диод инфракрасного диапазона непрерывно излучает короткие измерительные лазерные импульсы. При попадании на какой-либо объект, находящийся в пределах дальности действия модуля, лазерные импульсы частично отражаются обратно в сторону модуля. Фоточувствительный элемент преобразует отраженные лазерные импульсы, прошедшие в объектив приемного канала, в электрические.

Скорость движения объекта определяется через вычисление производной дальности по времени. Результаты дальности и скорости отображаются на ЖК - дисплее модулей.

Для передачи результатов измерений с целью дальнейшей обработки (записи в память, индикации на дисплеях и т. п.), служит панель внешних интерфейсов, поддерживающая наиболее распространенные протоколы обмена данными: USB 2.0, Ethernet, RS-232, UART.

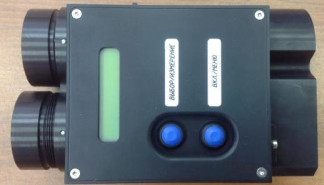

Внешний вид модуля измерителя дальности и скорости лазерного ПСВ-1550 и схема пломбировки показаны на рис. 1.

Для защиты от несанкционированного доступа к определённым частям с целью перенастройки производится пломбирование крепёжных винтов корпуса (см. рис. 1)

Программное обеспечение

Программное обеспечение «PSV-1550» (далее - ПО) разработано специально для модулей измерителей дальности и скорости лазерные ПСВ-1550 и служит для управления их функциональными возможностями, а также для отображения результатов измерений

Таблица 1 - Идентификационные данные программного обеспечения:

Идентификационное наименование ПО

PSV-1550

Номер версии (идентификационный номер ПО), не ниже

1.0.1.0

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Конструкция модулей измерителя дальности и скорости лазерного ПСВ-1550 обеспечивает полную защиту от доступа к программному обеспечению, и внесения в него изменений.

Технические характеристики

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений расстояний, м

10-1500

Пределы допускаемой абсолютной погрешности измерений расстояний, м

±0,1

Диапазон измерений скорости на расстоянии до 500 м, км/ч

0-320

Пределы допускаемой абсолютной погрешности измерений скорости, км/ч

±2

Длина волны лазерного излучения, нм

1550

Класс опасности лазерного излучения по ГОСТ 31581-2012

1

Диапазон рабочих температур, °С

от минус 30 до плюс 50

Элементы питания: перезаряжаемые аккумуляторные батареи, В

4,8

Г абаритные размеры (ДхШхВ), не более, мм

220x95x120

Масса, не более, кг

1,5

Средняя наработка на отказ, не менее, измерений

107

Знак утверждения типа

наносится на корпус модулей методом наклеивания. Комплектность средства измерений

Таблица 3

Наименование

Кол-во

Примечание

Модуль измерителей дальности и скорости лазерный ПСВ-1550

1

Кабель питания

1

Руководство по эксплуатации ЕРКЦ.468165.900 РЭ

1

Методика поверки МП АПМ 54-15

1

Поверка

осуществляется в соответствии с документом МП АПМ 54-15 «Модули измерителя дальности и скорости лазерные ПСВ-1550. Методика поверки», утвержденным ООО «Автопрогресс-М» в ноябре 2015 г.

Знак поверки наносится на свидетельство о поверке.

Перечень основного поверочного (эталонного) оборудования:

-    частотомер электронно-счетный Agilent 53181A (0 до 225 МГц, 5 = 1,5х10" );

-    тахеометр электронный типа Та20 по ГОСТ Р 51774-2001.

Сведения о методах измерений

содержатся в документе «Модуль измерителя дальности и скорости лазерный ПСВ-1550. Руководство по эксплуатации. ЕРКЦ.468165.900 РЭ»

Нормативные и технические документы, устанавливающие требования к модулям измерителей дальности и скорости лазерным ПСВ-1550

1.    ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».

2.    Технические условия ЕРКЦ.468165.900 ТУ «Модуль измерителя дальности и скорости лазерный ПСВ-1550».
