Установка поверочная трубопоршневая Сапфир НГИ-1100, 63566-16

Назначение

Установка поверочная трубопоршневая Сапфир НГИ-1100 предназначена для хранения и передачи единиц объема и объёмного расхода протекающей жидкости.

Описание

Принцип действия установки поверочной трубопоршневой Сапфир НГИ-1100 заключается в повторяющемся вытеснении известного объема жидкости из калиброванного участка установки поверочной трубопоршневой Сапфир НГИ-1100. Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода (счётчик, расходомер) или систему измерения, сигнал с которой подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка установки поверочной трубопоршневой Сапфир НГИ-1100.

Установка поверочная трубопоршневая Сапфир НГИ-1100 состоит из следующих основных узлов: цилиндрического измерительного участка, свободно перемещающегося шарового поршня, детекторов положения шарового поршня, двухходового переключающего крана-манипулятора. В состав установки поверочной трубопоршневой Сапфир НГИ-1100 входят следующие средства измерений: датчики давления Метран-150 модели 150 TG (Регистрационный № 32854-13); термопреобразователи сопротивления серии W (Регистрационный № 59883-15) в комплекте с преобразователями измерительными серии PR (Регистрационный № 51059-12).

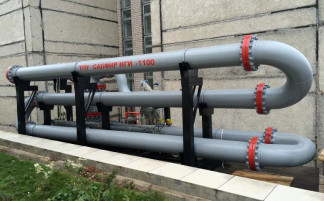

Общий вид установки поверочной трубопоршневой Сапфир НГИ-1100 приведён на рисунке 1.

Пломбировка установки поверочной трубопоршневой Сапфир НГИ-1100 осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия завернутых винтов крепления детекторов и фланцевых соединений калиброванного участка. Места пломбировки приведены на рисунках 2 и 3.

Рисунок 2 - Места пломбировки фланцевых соединений калиброванного участка установки поверочной трубопоршневой Сапфир НГИ-1100

Технические характеристики

Диапазон объёмного расхода жидкости, м3/ч Вместимость калиброванного участка, м3 Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % Диаметр калиброванного участка, мм Измеряемая среда

от 100 до 1100 от 4,54 до 4,56

± 0,1 398

нефть товарная по ГОСТ Р 51858, нефть сырая, нефтепродукты, вода 4

от плюс 5 до плюс 90 от 0,55 10-6 до 3 10-4

Давление измеряемой среды, МПа, не более

Температура измеряемой среды, оС

Вязкость кинематическая измеряемой среды, м/с2

Исполнение

Г абаритные размеры, мм, не более Масса, кг, не более Условия эксплуатации:

стационарное

10000х2470х3100

14000

от минус 40 до плюс 50 от 30 до 90 от 84 до 107

380± 10%

50±1

20

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Параметры питания:

Напряжение, В Частота, Гц

Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на маркировочную табличку, закреплённую на поверхности расширителя, фотохимическим способом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная трубопоршневая Сапфир НГИ-1100

-    Комплект ЗИП

-    Руководство по эксплуатации

-    Паспорт

Поверка

осуществляется по документу МП 0365-1-2015 «Инструкция. ГСИ. Установка поверочная трубопоршневая Сапфир НГИ-1100. Методика поверки», утвержденному ФГУП «ВНИИР»

03 ноября 2015 г.

Средства поверки:

-    вторичный эталон единицы массового расхода жидкости в соответствии с ГОСТ 8.142-2013 с диапазоном значений от 100 до 200 т/ч и пределами допускаемой относительной погрешности ±0,04%;

-    установка трубопоршневая 1 разряда (далее - ТПУ) в соответствии с ГОСТ 8.510-2002 «Г осударственная поверочная схема для средств измерений объема и массы жидкости»;

-    компаратор с СКО случайной составляющей погрешности не более 0,02%.

Знак поверки наносится на свидетельство о поверке установок поверочных трубопоршневых Сапфир НГИ-1100, а также на пломбы, установленные в соответствии с рисунком 2 и 3.

Сведения о методах измерений

Метод измерений изложен в руководстве по эксплуатации на установку поверочную трубопоршневую Сапфир НГИ-1100.

Нормативные и технические документы, устанавливающие требования к установке поверочной трубопоршневой Сапфир НГИ-1100

-    ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и массы жидкости»;

-    ГОСТ 8.142-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

-    техническая документация ООО «НПП «Нефтегазинжиниринг».
