| Номер в госреестре | 63567-16 |
| Наименование СИ | Автоцистерны и автотопливозаправщики |
| Обозначение типа СИ | АЦ и АТЗ мод. 4389 |
| Изготовитель | ООО "РусТрак", г.Нижний Новгород |
| Год регистрации | 2016 |
| Срок свидетельства | 28.03.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Автоцистерны АЦ и автотопливозаправщики АТЗ моделей 4389 (далее - АЦ и АТЗ) являются транспортными мерами полной вместимости и предназначены для измерения объема светлых нефтепродуктов и механизированной заправки техники с измерением выдаваемого объема топлива.
АЦ и АТЗ представляют собой, установленную на шасси, сварную металлическую емкость, оборудованную заливными горловинами (расширительными отсеками) прямоугольного сечения с указателем уровня налива топлива и дыхательными клапанами; волнорезами; технологическим шкафом с размещенным в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу), счетчиком жидкости с топливораздаточным рукавом и заправочным пистолетом (по заказу), пеналами для напорно-всасывающих рукавов, ящиком для размещения ЗИП.
Исполнения модификаций АЦ и АТЗ отличаются:
- номинальной вместимостью;
- различными типами шасси;
- количеством секций в цистерне;
- наличием топливораздаточного оборудования.
Узел выдачи топлива автотопливозаправщика АТЗ комплектуется счетчиком жидкости СЖ-ППО-40 (Государственный реестр № 59916-15).

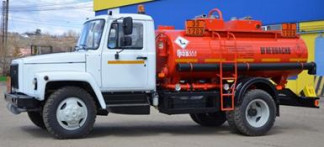

Фотография общего вида АЦ (АТЗ) представлена на рисунке 1, узел выдачи топлива (УВТ) представлен на рисунке 2, место пломбирования на рисунке 3.
Рукав раздаточный Счетчик Манометры Рисунок 2 Место пломбирования
Узел выдачи топлива (УВТ)
J
Место пломбирования
Таблица 1
| Наименование параметра | АЦ-2,2 (АТЗ-2,2) | АЦ-4,0 (АТЗ-4,0) | АЦ-4,9 (АТЗ-4,9) | АЦ-5,3 (АТЗ-5,3) |
| Номинальная вместимость, м3 | 2,2 | 4,0 | 4,9 | 5,3 |
| Пределы допускаемой относительной погрешности вместимости, % | ± 0,4 | |||
| Масса цистерны расчетная, не более, кг | 750 | 1100 | 1150 | 1200 |
| Допустимая нагрузки на дорогу полной массой: - через переднюю ось, не более, кг - через заднюю ось, не более, кг | 2180 - 2870 3700 - 6600 | |||
| Габаритные размеры цистерны: - длина, не более, мм - ширина, не более, мм - высота, не более, мм | 3100 2300 2000 | 3600 2300 2000 | 4000 2300 2000 | 4200 2300 2000 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С | от минус 4 0 д о плю с 40 | |||
| Используемый счетчик жидкости | СЖ-ППО-40 | |||
| Пределы допускаемой относительной погрешности счетчика, % | ± 0,5 | |||
наносится на маркировочную табличку методом металлографии на титульные листы эксплуатационной документации типографским способом.
Комплектность поставки АЦ и АТЗ приведена в таблице 2.
Таблица 2
| Наименование изделия | Кол-во | Примечание |
| АЦ или АТЗ модель 4389 | 1 шт. | Исполнение по заказу |
| Запасные части | 1 компл. | |
| Инструмент | 1 компл. | |
| Принадлежности | 1 компл. | В пенале |
| Руководство по эксплуатации 4521-006-852883332015 РЭ | 1 экз. |
осуществляется по документу ГОСТ 8.600 - 2011 «Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Перечень эталонов, применяемых при поверке:
3 3 3
- эталонные мерники 2-го разряда вместимостью 10 дм ,100 дм , 2000 дм .
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке или паспорт (формуляр).
Методики измерений содержатся в эксплуатационной документации:
Автоцистерны АЦ и автотопливозаправщики АТЗ модели 4389. Руководство по эксплуатации 4521-006-85288333-2015 РЭ.
Нормативные и технические документы, устанавливающие требования к автоцистернам АЦ и автотопливозаправщикам АТЗ моделей 4389
1. ТУ 4521-006-85288333-2015. Автоцистерны АЦ и автотопливозаправщики АТЗ модели 4389.
2. ГОСТ Р 50913-96. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические условия.
3. ГОСТ Р 8.510-2002. Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений объема и массы жидкостей.
4. ГОСТ 8.600-2011. Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки.
