Государственный реестр средств измерений

Датчики угловых скоростей ГЕ 002, 63574-16

Датчики угловых скоростей ГЕ 002 (далее по тексту датчики) предназначены для измерения угловой скорости.
Карточка СИ
Номер в госреестре 63574-16
Наименование СИ Датчики угловых скоростей
Обозначение типа СИ ГЕ 002
Изготовитель АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2016
Срок свидетельства 30.03.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики угловых скоростей ГЕ 002 (далее по тексту датчики) предназначены для измерения угловой скорости.

Описание

Принцип действия датчика основан на измерении вектора кориолисова ускорения, возникающего в результате взаимодействия двух сложных движений, направления которых взаимно перпендикулярны.

Датчик выполнен в виде герметичной конструкции, внутри которой расположены чувствительный элемент (ЧЭ) и электронный блок (ЭБ).

ЧЭ датчика состоит из кремниевого подвеса и стеклянной пластины, на которой методом напыления выполнены конденсаторные обкладки датчиков момента и перемещения. Подвес и пластина соединены с помощью электростатического соединения.

ЭБ выполняет функцию преобразования изменения дифференциальных ёмкостей в изменение напряжения постоянного тока. ЭБ построен по схеме прямого преобразования и содержит сверхбольшую интегральную схему «емкость-напряжение», схему фазовой автоподстройки частоты, демодулятор колебаний, масштабирующий усилитель для регулирования смещения нуля и коэффициента преобразования.

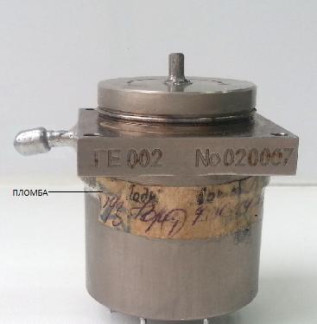

Общий вид датчика представлен на рисунке 1.

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон измерений частоты вращения, об/мин

от 0,1 до 50

Диапазон измерений угловой скорости, /с

от минус 300 до плюс 300

Пределы допускаемой относительной погрешности измерений частоты вращения, %

±0,5

Пределы допускаемой относительной погрешности измерений угловой скорости, %

±0,5

Смещение нуля выходного сигнала, В

3±0,3

Номинальный коэффициент преобразования датчика, Вс/°

0,0077

Отклонение значения коэффициента преобразования датчика от номинального значения, %, не более

±10

Напряжение питания, В

±(12±0,1)

Ток потребления, мА, не более

80

Масса датчика, кг, не более

0,15

Габаритные размеры (дхвхш), мм

50x37,5x37,5

Условия эксплуатации

-    температура окружающего воздуха, °C;

-    относительная влажность воздуха, %, не более

-    атмосферное давление, Па (мм рт. ст.)

20±3

80

от 8,6-104 до 10,6-104 (от 645 до 795)

Срок службы, лет

5

Назначенный ресурс, ч

9900

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на корпус датчика методом гравировки и на титульные листы формуляра и руководства по эксплуатации типографским способом

Комплектность

Таблица 2

Обозначение

Наименование

Кол-во

ГЕ 002

Датчик угловых скоростей

1 шт.

СДАИ.402132.003Ф0

Формуляр

1 экз

СДАИ.402132.003РЭ

Руководство по эксплуатации

1 экз

МП 253-15-346

Методика поверки

1 экз

Поверка

осуществляется по документу МП 253-15-346 «Датчики угловых скоростей ГЕ 002. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 10.11.2015 г.

Основные средства поверки:

-    Государственный вторичный эталон единицы частоты вращения в диапазоне от 0,1 до 10000 об/мин, № 2.1^В.0128.2015;

-    вольтметр универсальный В7-16А. Диапазон измерений (1 • 10-4 -1000) В, класс точности (0,05/0,05 - 0,1/0,1);

Сведения о методах измерений

Методика измерений содержится в документе СДАИ.402132.003РЭ «Датчик угловых скоростей ГЕ 002. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам угловых скоростей ГЕ 002

1. ТУ СДАИ.402132.003ТУ «Датчик угловых скоростей ГЕ 002. Технические условия».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 09.12.2024
