| Номер в госреестре | 63578-16 |
| Наименование СИ | Счетчики воды колбовые |
| Обозначение типа СИ | Миномесс |
| Изготовитель | ООО "Миноль энергосбережение", г.Тюмень |
| Год регистрации | 2016 |
| Срок свидетельства | 30.03.2021 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды колбовые «Миномесс» (далее - счетчики) предназначены для измерения объема воды в системах водо- и теплоснабжения различных отраслей промышленности и коммунального водоснабжения.
Счетчики представляют собой самостоятельные интегрирующие измерительные приборы, непрерывно суммирующие объем протекшей через них воды, основанные на объемном принципе, включающем воздействие протекающей воды на вращение подвижного элемента типа колбы.
Счетчики состоят из латунного (полимерного) корпуса, колбы и счетного механизма. Счетчики конструктивно подразделяются на «сухоходные» (СВК) и «мокроходные» (СВК-МК).
«Сухоходные» счётчики характеризуются тем, что между колбой и счётным механизмом установлена разделяющая пластина, которая предотвращает попадание воды в счётный механизм. Вращение колбы передаётся ведомой муфте счетного механизма с помощью магнитной передачи, защищённой антимагнитным кольцом.
В «:мокроходных» счетчиках ось колбы непосредственно связана со счетным механизмом.

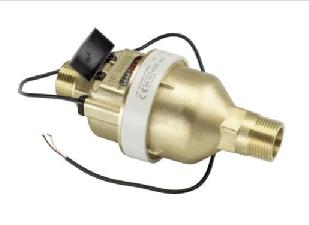

По индивидуальному заказу любой из вышеперечисленных счётчиков может комплектоваться модулями для удалённого снятия показаний и ежемесячного архивирования данных. Опломбирование счетчиков осуществляется через ушки пломбировочного кольца. Общий вид счетчиков представлен на рисунке 1.
Основные характеристики счетчиков приведены в таблицах 1 и 2.
| Наименование параметра | Но] | рма для счетчика Бу, мм | ||||
| 15* | 15 | 20* | 20 | 25 | 32 | |
| Расход воды, м3/ч: | ||||||
| - минимальный Qmin | 0,01 | 0,015 | 0,015 | 0,025 | 0,035 | 0,06 |
| - переходный Qt | 0,015 | 0,0225 | 0,0225 | 0,0375 | 0,0525 | 0,09 |
| - номинальный Qn | 1 | 1,5 | 1,5 | 2,5 | 3,5 | 6 |
| - максимальный Qmax | 2 | 3 | 3,13 | 5 | 7 | 12 |
| Порог чувствительности, м3/ч | 0,001 | 0,003 | ||||
| Потеря давления, МПа | 0,03 | 0,075 | 0,075 | 0,06 | 0,063 | |
| Наименьшая цена деления, м3 | 0,00002 | |||||
| Емкость счетного механизма, м3 | 99999.99(9) | |||||
| Монт. длина без штуцеров L, мм | 110; 165 | 165;190 | 260 | |||
| Высота, мм, не более | 114,5 | 128 | 152 | |||
| Ном. диаметр резьбы | 3/" | 1" | 5/4" | |||
| Масса, кг, не более | 0,98 | 1,15 | 3,4 | 3,75 | ||
Таблица 2 - Технические характеристики счетчиков серии СВК-МК
| Наименование параметра | Норма для счетчика Dy, мм | |||||
| 15* | 15 | 20 | 25 | 32 | 40 | |
| Расход воды, м3/ч: - минимальный Qmin - переходный Qt - номинальный Qn - максимальный Qmax | 0,01 0,015 1 2 | 0,015 0,0225 1,5 3 | 0,025 0,0375 2,5 5 | 0,035 0,0525 3,5 7 | 0,06 0,09 6 12 | 0,1 0,15 10 20 |
| Порог чувствительности, м3/ч | <0,0035 | <0,004 | <0,007 | <0,013 | <0,02 | |
| Потеря давления, МПа | <0,06 | <0,06 | <0,06 | <0,06 | <0,06 | |
| Монтажная длина без штуцеров L, мм | 110; 165 | 165;190 | 260 | 300 | ||
| Ширина, мм не более | 88 | 100 | 117 | 145 | 179 | |
| Наименьшая цена деления счетного механизма, м3 | 0,00002 | |||||
| Емкость счетного механизма, м3 | 9999.999 | 99999.999 | ||||
| Масса, кг, не более | 0,8; 0,95 | 1,1; 1,2 | 2,5 | 3,6 | 5,9 | |
| Номинальный диаметр резьбового соединения счетчика | /" | 1" | 1Уа" | 1^" | 2" | |
Метрологический класс (в горизонтальном и вертикальном положении) С Пределы допускаемой относительной погрешности измерения объема воды:
в диапазоне расходов от Qmin до Qt, % ± 5,0
в диапазоне расходов от Qt (включительно) до Qmax, % ± 2,0 Условия эксплуатации:
температура окружающей среды, °С от плюс 5 до плюс 50
относительная влажность воздуха, %, не более 80
избыточное давление, МПа, не более 1,6
температура воды, °С от 0 до плюс 40
Средняя наработка на отказ, ч, не менее 50000
Средний срок службы счетчиков, лет 12
- поставляется по требованию заказчика.
наносится на титульный лист эксплуатационной документации и на корпус счетчика.
Комплект поставки счетчиков представлен в таблице 2.
Таблица 3 - Комплект поставки счетчиков
| Наименование | Кол. | Примечание |
| Счетчик воды колбовый «Миномесс», шт. | 1 | |
| Паспорт, экз. | 1 | |
| Руководство по эксплуатации, экз. | 1 | На партию не менее 30 шт. |
| Комплект монтажных частей | 1 | По индивидуальному заказу |
| Модуль для удалённого снятия показаний, шт. | 1 | По индивидуальному заказу |
осуществляется по документу МП 63578-16 «ГСИ. Счетчики воды колбовые «Меномесс». Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 28 октября 2015 г.
Перечень эталонов, применяемых при поверке:
- поверочная установка для поверки методом измерения объема с основной относительной погрешностью при 1 и 2-м поверочных расходах не более ± 0,5 %; на 3-м - ± 1,25 %;
- показывающий манометр класса 1 с диапазоном измерения давления от 0 до 2,5 МПа (от 0 до 25 кгс/см2) по ГОСТ 2405-88;
- термометр с ценой деления 1 °С и диапазоном измерения температур от 0 до 100 °С по ГОСТ 28498-90.
В паспорте счетчика делают запись, заверяемую подписью поверителя и знаком поверки.
Методика измерений приведена в документе РЭ 4213-002-59643271-2015 «Счетчики воды колбовые «Миномесс». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам воды колбовым «Миномесс»
1 ГОСТ Р 50193.1-92. Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
2 ГОСТ Р 50193.2-92. Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Требования к установке;
3 ГОСТ Р 50193.3-92. Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний;
4 ГОСТ 8.156-83. ГСИ. Счетчики холодной воды. Методы и средства поверки;
5 ГОСТ 8.510-2002. ГСИ Государственная поверочная схема для средств измерений объема и массы жидкости;
6 ТУ 4213-002-59643271-2015. Счетчики воды колбовые «Миномесс». Технические условия.
