Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000, 63582-16

Назначение

Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 предназначены для измерений объема и массы жидкости, хранения и передачи единиц массы и объема жидкости.

Описание

Принцип действия установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 основан на весовом или объемном методах измерений количества жидкости.

В состав установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 входят мерник металлический эталонный 2-го разряда номинальной вместимостью 2000 дм с термокарманами и весоизмерительное устройство, которые смонтированы на металлической раме.

Мерник металлический эталонный 2-го разряда номинальной вместимостью 2000 дм состоит из резервуара, измерительной горловины, сливного крана и электронасоса. В верхней части резервуара крепится ампула уровня для контроля установки мерников в вертикальное положение. Горловина мерников имеет водоуказательное окно со шкальной пластиной, на которую нанесена отметка соответствующей номинальной вместимости мерника при температуре 20 °С и шкала.

Весоизмерительное устройство состоит из трех датчиков весоизмерительных тензорезисторных М (номер в госреестре № 53673-13), преобразователя весоизмерительного ТВ с цифровым табло и металлической рамы с четырьмя домкратами, предназначенными для выставления установки в вертикальное положение.

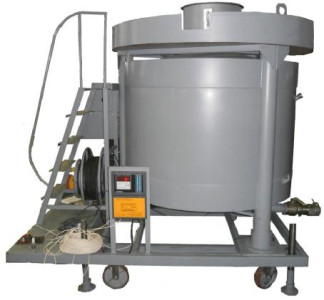

Общий вид установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 представлен на рисунке 1.

Три датчика весоизмерительных тенорезисторных М неподвижно закреплены на металлической раме установки поверочной средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 и на них установлен мерник металлический эталонный 2-го разряда вместимостью 2000 дм . Масса измеряемой среды, налитой в мерник, считывается с цифрового табло весового терминала, соединенного с весоизмерительными датчиками посредством линии связи. Контроль объема жидкости налитой в мерник производится по шкале, установленной на горловине мерника. Слив жидкости из мерника производится с помощью электронасоса через гибкий рукав.

Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 имеют четыре модификации и маркируются следующим образом:

1    - тип установки;

2    - модификация:

-    стационарные установки, комплектуемые стандартным люком на горловине мерника, имеют шифр 01;

-    стационарные установки, комплектуемые пеногасителем на горловине мерника, имеют шифр 02;

-    передвижные установки на платформе, комплектуемые стандартным люком на горловине мерника, имеют шифр 03;

-    передвижные установки на платформе, комплектуемые пеногасителем на горловине мерника, имеют шифр 04;

-    передвижные установки на автомобильном прицепе, комплектуемые стандартным люком на горловине мерника, имеют шифр 05;

-    передвижные установки на автомобильном прицепе, комплектуемые пеногасителем на горловине мерника, имеют шифр 06;

Пломбирование установок осуществляется нанесением знаков поверки давлением на свинцовую (пластмассовую) пломбу, находящуюся на сливном кране мерника, на специальные мастики, ограничивающие доступ к винтам регулировки шкалы мерника и преобразователя весоизмерительного. Знак поверки также наносится на свидетельство о поверке.

Места пломбирования приведены на рисунке 2.

Программное обеспечение

установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 является встроенным.

Программное обеспечение предназначено для обработки сигналов, обеспечение взаимодействия с внешними устройствами, а так же выполнения отображения результатов измерений.

Идентификационные данные программного обеспечения установок поверочных средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Программное обеспечение не влияет на метрологические характеристики установки поверочной средств измерений объема и массы для верхнего и нижнего налива УПМ-2000.

Технические характеристики

Номинальная вместимость мерника, дм3

Вместимость, соответствующая верхней отметке шкалы

мерника при температуре 20 °С, дм

Вместимость, соответствующая нижней отметке шкалы

мерника при температуре 20 °С, дм

Цена деления шкалы мерника, дм3

Пределы допускаемой относительной погрешности

установок при измерении объема, %, не более

Наибольший предел взвешивания, кг

Наименьший предел взвешивания, кг

Цена деления весового терминала, кг

Пределы допускаемой относительной погрешности

установок при измерении массы, %, не более

Измеряемая среда

Время установления рабочего режима, с, не более

Вязкость измеряемой жидкости

при измерении объема, мм2/с, не более

Частота напряжения питания, Гц

Напряжение питания, В

Габаритные размеры, мм, не более

Масса, кг, не более

Условия эксплуатации:

-    температура измеряемой среды, °С

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

2000

2020

1980

1

± 0,05 2000 1000

0,1

± 0,04

неагрессивные жидкости по отношению к материалам мерника 300

36

50 ±1

Зоп-зеи

4700x2200x3000

1200

от минус 30 до плюс 40 от минус 30 до плюс 40 от 30 до 95 от 84 до 107 20 000 12

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на резервуаре мерника, методом гравировки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная средств измерений объема и массы для верхнего и нижнего налива УПМ-2000 - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0373-1-2016 «Инструкция. ГСИ. Установки поверочные средств измерений объема и массы для верхнего и нижнего налива УПМ-2000. Методика поверки», утвержденному ФГУП «ВНИИР» 15 января 2016 года.

Средства поверки:

-    гиря 20 кг М1 ГОСТ OIML R111-1-2009 в количестве 101 шт.;

-    мерники металлические эталонные 1-го разряда номинальной вместимостью 1 дм3 и от 50 до 1000 дм3.

Сведения о методах измерений

Методика измерений изложена в разделе «Методика измерений» руководства по эксплуатации установок поверочных УПМ-2000.

Нормативные и технические документы, устанавливающие требования к установкам поверочным средств измерений объема и массы для верхнего и нижнего налива УПМ-2000

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»;

2    ТУ 4381-001-27841227-2015 «Установка поверочная средств измерений объема и массы для верхнего и нижнего налива УПМ-2000. Технические условия».
