| Номер в госреестре | 63585-16 |
| Наименование СИ | Системы видеофиксации нарушений правил дорожного движения |
| Обозначение типа СИ | Автопатруль Перекресток |
| Изготовитель | ООО "Основа безопасности", г.Ставрополь |
| Год регистрации | 2016 |
| Срок свидетельства | 30.03.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеофиксации нарушений правил дорожного движения «Автопатруль Перекресток» (далее - системы) предназначены для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат системы
Принцип действия систем основан на автоматической синхронизации шкалы времени системы с национальной шкалой времени Российской Федерации UTC(SU), приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав системы, и записи текущего момента времени (интервала времени) в сохраняемые фото-видеокадры.
Функционально системы состоят из управляющих контроллеров STS-529, приемников ГЛОНАСС/GPS, специального программного обеспечения (СПО) «Автопатруль Перекресток», IP-видеокамер (распознающих SDP-857A, SDP-827A, обзорных SDP-858А) и ИК-прожекторов STS-10235.
Система «Автопатруль Перекресток» в базовой комплектации позволяет при помощи одной поворотной IP-видеокамеры, четырех стационарных IP-видеокамер и двух ИК-прожекторов фиксировать государственный регистрационный знак транспортного средства (ГРЗ ТС). Управляющий контроллер является основным элементом, к которому подключаются IP-видеокамеры, ИК-прожекторы и блоки управления светофоров, стоящие на перекрестке. Управляющий контроллер выполняет функции обработки, анализа и распознавания ГРЗ ТС.
Система обеспечивает фиксацию времени и изображения ТС при нахождении их в зоне контроля, определение координат системы, распознавание ГРЗ ТС, находящихся в зоне видимости системы, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и передачу фотоматериалов для последующей обработки на удаленный сервер обработки нарушений ПДД.

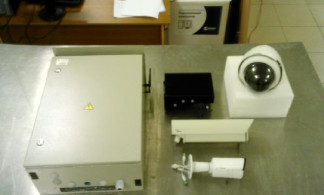

Внешний вид системы с указанием мест размещения знака утверждения типа и пломбирования от несанкционированного доступа приведен на рисунках 1 и 2.
IP-видеокамера
SDP-858A
Места пломбирования системы
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат системы и текущего времени, а также расчета интервалов времени.
В функции, выполняемые встроенным в систему специальным ПО (СПО), входят:
а) предварительная настройка модулей фотовидеофиксации перед работой;
б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ± 1 с/сутки при отсутствии сигналов от опорного источника;
в) правильное (достоверное) распознавание ГРЗ ТС.
г) первичная обработка полученного фотоматериала;
Идентификационные данные метрологически значимой части СПО системы приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Специальное программное обеспечение «Модуль навигации» |
| Номер версии (идентификационный номер) СПО | не ниже 1,0 |
| Цифровой идентификатор СПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления идентификатора СПО | - |
Защита ПО от изменения метрологически значимой его части реализована путем установки электронного ключа.
Уровень защиты СПО системы и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений интервалов времени | от 5 с до 24 ч |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени относительно шкалы UTC, мс | ± 10 |
| Время установления рабочего режима, мин, не более: - в летнее время - в зимнее время | 5 40 |
| Напряжение питания, В | от 198 до 242 |
| Потребляемая мощность, В • А, не более | 550 |
| Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат системы, м | ± 5 |
| Рабочий диапазон температур, °С | от минус 40 до плюс 50 |
| Степень защиты по ГОСТ 14254-96 | IP55 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры, мм, не более: | |
| - управляющий контроллер STS 529 | |
| (длинахширинахвысота) | 665х535х245 |
| - IP-видеокамера SDP-857A(длинаxширинаxвысота) | 410х118х107 |
| -IP-видеокамера SDP-858A(диаметр х высотахдлина) | 95 x 105 х 259 |
| - IP-видеокамера SDP-827A (диаметрхвысота) | 320х280 |
| - ИК-прожектор STS-10235 (длинахширинахвысота) | 172х265х61 |
| Масса, кг, не более | 36 |
наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус управляющего контроллера STS-529 в виде этикетки, выполненной типографским способом.
Комплект поставки систем приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол -во, шт. | Примечание |
| Система видеофиксации нарушений правил дорожного движения «Автопатруль Перекресток» в составе: | |||
| 1.1 Управляющий контроллер STS-529 | СТАЕ.426471.619 | 1-4 | по заказу |
| 1.2 IP-видеокамера SDP-827A | СТВФ.426459.039 | 1-4 | по заказу |
| 1.3 IP-видеокамера SDP-857A | СТАЕ.426459.085-02 | 2-16 | по заказу |
| 1.4 IP-видеокамера SDP-858A | СТАЕ.426459.090 | 2-6 | по заказу |
| 1.5 ИК Прожектор STS-10235 | СТВФ.426479.011 | 2-16 | по заказу |
| 2 Комплект монтажных частей | СТАЕ.429421.002 | 1 к-т | |
| 3 Формуляр | СТАЕ.424252.023Ф0 | 1 экз. | |
| 4 Руководство по эксплуатации | СТАЕ.424252.023РЭ | 1 экз. | |
| 5 Свидетельство о первичной поверке | - | 1 экз. | |
| 6 Методика поверки | СТАЕ.424252.023МП | 1 экз. | |
| 7 Копия свидетельства об утверждении типа систем | - | 1 экз. |
осуществляется по документу СТАЕ.424252.023МП «Системы видеофиксации нарушений правил дорожного движения «Автопатруль Перекресток». Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Основные средства поверки:
- модуль коррекции времени МКВ-02Ц, (рег. № 44097-10);
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-CSM-DR (рег. № 52614-13).
Система видеофиксации нарушений правил дорожного движения «Автопатруль Перекресток». Руководство по эксплуатации. СТАЕ.424252.023 РЭ.
Нормативные и технические документы, устанавливающие требования к системам видеофиксации нарушений правил дорожного движения «Автопатруль Перекресток»
1 ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты.
2 Система видеофиксации нарушений правил дорожного движения «Автопатруль Перекресток». Технические условия СТАЕ.424252.023 ТУ.
