Датчики тока CTR2, 63588-16

Назначение

Датчики тока CTR2 (далее - датчик) предназначены для измерений силы импульсного тока генераторов электростатического разряда.

Описание

Принцип действия датчика основан на законе Ома: протекающий через резистор импульсный ток вызывает падение напряжения на нем, которое после ослабления резистивным аттенюатором измеряется осциллографом. Резистивные элементы, с малым значением частотной зависимости, заключены в корпус, с одной стороны которого имеется контакт для подключения к источнику импульсного тока, а с другой стороны установлен ВЧ разъем. К высокочастотному разъему для ослабления амплитуды импульсного тока и согласования с осциллографом, подключен резистивный аттенюатор 20 дБ с ВЧ кабелем. Конструкция и характеристики датчика соответствуют требованиям стандарта ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008).

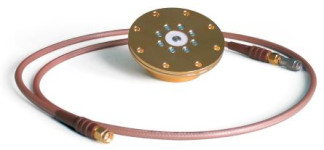

Общий вид датчика приведен на рисунках 1 и 2. Корпус датчика имеет неразборную конструкцию, что предотвращает возможность несанкционированного вмешательства в его работу, которое может привести к искажению результатов измерений.

Место нанесения знака утверждения типа

Технические характеристики

Диапазон частот, ГГц

от 0 до 4 от 1 до 150 2 ± 0,02 5

1

± 0,5 ± 1,2

30

SMA

0,4

70 х 30 от 5 до 40 80

от 84 до 106,7

Диапазон измерений силы импульсного тока, А Входное сопротивление на постоянном токе, Ом Коэффициент преобразования на постоянном токе, А/В Пределы допускаемого значения относительной погрешности воспроизведения коэффициента преобразования на постоянном токе, %

Нелинейность амплитудно-частотной характеристики коэффициента преобразования, дБ, не более:

-    в частотном диапазоне от 0 до 1 ГГц

-    в частотном диапазоне от 1 до 4 ГГц Максимальное напряжение электростатического разряда, кВ, не менее Тип выходного разъема Масса, кг, не более

Г абаритные размеры (диаметр х высота), мм, не более Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре 25 °С, %, не более

-    атмосферное давление, кПа

Знак утверждения типа

наносится на нижнюю стенку корпуса датчика в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность датчиков приведена в таблице 1.

Таблица 1

Поверка

осуществляется в соответствии с документом CTR2 МП «Датчики тока СТЯ2. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г. Знак поверки наносится на свидетельство о поверке в виде наклейки, или поверительного клейма.

Основные средства поверки:

- источник-измеритель прецизионный В2901А (рег. № 48623-11), диапазон воспроизведения силы постоянного тока от 1 пА до 1,5 А, пределы допускаемой относительной погрешности установки постоянного тока ± 0,05 %;

-    вольтметр универсальный В7-78/1 (рег. № 31773-06), диапазон измерений напряжения постоянного тока от 10 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± 0,09 %;

-    измеритель комплексных коэффициентов передачи и отражения «ОБЗОР-804» (рег. № 52992-13), диапазон рабочих частот от 0,3 до 8000 МГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи в диапазоне от минус 50 до плюс 5 дБ ± 0,1 дБ.

Сведения о методах измерений

ГОСТ 30804.4.2-2013 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний».

«Датчик тока CTR2. Руководство по эксплуатации» CTR2 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам тока CTR2

1    ГОСТ 30804.4.2-2013 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний».

2    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

3    Техническая документация фирмы-изготовителя «EM TEST (Switzerland) GmbH», Швейцария.
