Государственный реестр средств измерений

Газоанализаторы переносные А-Тогаз G101, 63593-16

63593-16
Газоанализаторы переносные А-Тогаз G101 (далее - газоанализаторы) предназначены для измерения содержания углеводородов (метан, пропан), а также кислорода, сероводорода и оксида углерода в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 63593-16
Наименование СИ Газоанализаторы переносные
Обозначение типа СИ А-Тогаз G101
Изготовитель ООО "НПО А-Комплекс", г.Иркутск
Год регистрации 2016
Срок свидетельства 30.03.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы переносные А-Тогаз G101 (далее - газоанализаторы) предназначены для измерения содержания углеводородов (метан, пропан), а также кислорода, сероводорода и оксида углерода в воздухе рабочей зоны.

Описание

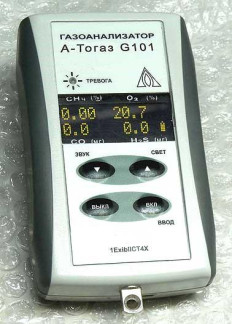

Газоанализаторы переносные А-Тогаз G101 выполнены в виде моноблочной конструкции в пластмассовом корпусе, оснащенном индикаторной панелью и кнопками управления.

Принцип действия газоанализатора портативного А-Тогаз G101 заключается в измерении содержания углеводородов метана и пропана оптическим инфракрасным сенсором, содержания кислорода, сероводорода и оксида углерода электрохимическими сенсорами. Газоанализатор является четырехканальным измерительным прибором, в который могут быть установлены один оптический и один, два или три электрохимических сенсора. Измерение и индикация измеренных концентраций по всем каналам выполняется параллельно.

Г азоанализаторы имеют взрывозащищённое исполнение с видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 30852.10-2002 (МЭК 60079-11:1999) и маркировку взрывозащиты “1ExibIICT4 X” по ГОСТ 30852.0 (МЭК 60079-0).

Знак поверки наносят на заднюю панель газоанализатора.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Sigma-mx.hex

Номер версии (идентификационный номер) ПО

1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

0x31CA

Алгоритм вычисления цифрового идентификатора ПО

CRC16

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем для выполнения измерительных и программных функций: выбора режима, проведения калибровки, установки уровней тревоги, визуализацию технологических параметров.

Г азоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем путём установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Встроенное программное обеспечение не влияет на метрологические характеристики газоанализаторов.

Технические характеристики

Диапазон измерений и пределы основной погрешности газоанализатора А-Тогаз G101 приведены в таблице 2.

Таблица 2

Определяемый

компонент,

Измеряемая

Пределы допускаемой основной погрешности

(обозначение

измерительного

канала)

величина,

единица

измерений

Диапазон измерений

абсолютной

относительной %

Метан (СН4)

об. доля, %

от 0 до 2,2 включ.

± 0,22

-

св. 2,2 до 4,4

-

10 %

% НКПР

от 0 до 50 включ.

± 5

-

св. 50 до 100

-

10 %

об. доля, %

от 0 до 0,85 включ.

± 0,08

-

Пропан (С3Н8)

% НКПР

св. 0,85 до 1,7 от 0 до 50 включ.

± 5

10 %

св. 50 до 100

-

10 %

Кислород (O2)

об. доля, %

от 0 до 30

± (0,2+0,04 •Свх)

-

Оксид углерода

массовая кон-

от 0 до 20 включ.

± 5

-

(СО)

центрация,

мг/м3

св. 20 до 120

-

± 25

Сероводород

массовая кон-

от 0 до 10 включ.

± 2,5

-

(H2S)

центрация,

мг/м3

св. 10 до 45

-

± 25

Примечание.

1.    Свх - содержание определяемого компонента на входе газоанализатора, об. доля, %.

2.    Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы для смесей, содержащих только один измеряемый горючий компонент, для сероводорода дополнительная погрешность от влияния этилмеркаптана в воздухе с концентрацией до 6 мг/м3 не превышает 0,3 доли величины погрешности в диапазонах измерений в соответствии с таблицей 2, при определении кислорода и оксида углерода пределы допускаемой основной погрешности газоанализаторов нормированы для смесей, содержащих только один измеряемый горючий компонент отсутствует влияние неорганических газов.

Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С от номинального значе ния температуры (20 ± 5) °С в рабочем диапазоне температуры, доля основной погрешности, не более Время установления показаний Т0,9, с, не более для оптических сенсоров для электрохимических сенсоров Масса газоанализатора (с аккумулятором), кг, не более Габаритные размеры, мм, не более:

10

30

0,22

65х119х26

Условия эксплуатации:

-    температура окружающей среды, °С

для оптических сенсоров    от минус 50 до плюс 60

для электрохимических сенсоров    от минус 40 до плюс 50

-    относительная влажность окружающей среды, %    95

-    напряжение питания, В    1,2

(встроенный аккумулятор)

Знак утверждения типа

наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    на табличку, расположенную на задней поверхности корпуса газоанализатора.

Комплектность

Комплект поставки газоанализаторов включает:

-    газоанализатор переносной - 1 шт;

-    адаптер питания;

-    диск с программным обеспечением;

-    методика поверки - 1 экз;

-    руководство по эксплуатации - 1 экз.

Опционально могут быть включены:

-    устройство для ручного принудительного пробоотбора;

-    пристегивающийся к поясу чехол для газоанализатора.

Поверка

осуществляется по документу МП 63593-16 "Газоанализаторы переносные А-Тогаз G101. Методика поверки", утвержденному ФГУП "ВНИИМС" 25 ноября 2015 г.

Основные средства поверки:

-    ГСО №№ 10463-2014, 10543-2014, 10465-2014, 10329-2014;

-    поверочный нулевой газ (ПНГ) - воздух марки Б в баллонах под давлением;

-    азот особой чистоты сорт 2 в баллоне под давлением, ГОСТ 9293-74;

-    газодинамическая установка ГДП-102 по ИБЯЛ.413142.002 ТУ (Госреестр № 17431-09) с источником микропотока сероводорода ИМ03-М-А2 (Госреестр № 15075-09).

Сведения о методах измерений

приведены в "Газоанализаторы переносные А-Тогаз G101. Руководство по эксплуатации АКИР.413311.007 РЭ".

Нормативные и технические документы, устанавливающие требования к газоанализаторам переносным А-Тогаз G101

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия. ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов.

Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034. Приказ Министерства экологии и природных ресурсов РФ от 07.12.2012 г. № 425.

Приказ МЧС России от 9 декабря 2013 г. № 784.

Технические условия АКИР.413311.007 ТУ.

63593-16
Номер в ГРСИ РФ:
63593-16
Производитель / заявитель:
ООО "НПО А-Комплекс", г.Иркутск
Год регистрации:
2016
Cрок действия реестра:
30.03.2021
