Контроллеры газовые FlexVu® серии UD10 и UD20, 63603-16

Назначение

Контроллеры газовые FlexVu® серии UD10 и UD20 (далее - контроллеры) предназначены для измерения и передачи силы постоянного тока 4-20 мА выходного сигнала, поступающего от газоанализаторов.

Описание

Принцип действия контроллеров основан на измерении и преобразовании аналоговых сигналов в цифровые коды.

Контроллеры выпускаются в модификациях: UD10, UD10-DCU и UD20.

Контроллеры модели UD10 (далее по тексту - UD10) разработаны для работы с газоанализаторами горючих газов моделей PIRECL (регистрационный № 51860-12), PIR9400 (регистрационный № 32635-06), PIRDUCT (регистрационный № 59973-15), OPECL (регистрационный № 31464-06), и газоанализаторами токсичных газов моделей GT3000 (регистрационный № 51861-12), NTMOS (регистрационный № 43263-09), а также с газоанализаторами горючих газов ТГА модели PIRECL (регистрационный № 44416-10).

UD10 разработаны и представляют собой автономные устройства и выполняют все функции, характерные для газовых контроллеров. При установке интерфейсной платы CGS, служащей для преобразования сигнала сенсора в сигнал 4-20 мА, контроллеры могут работать с термокаталитическим детектором модели CGS, применяемым для обнаружения горючих газов и водорода. Уровни концентраций газов и единицы измерений этих концентраций отображаются на алфавитно-цифровом дисплее. Дисплей указывает уровень линейного изолированного или неизолированного сигнала поступающего от газоанализатора и соответствующий уровню концентрации обнаруживаемого газа.

Электронные схемы размещены во взрывозащищённом корпусе, выполненны из сплава алюминия или нержавеющей стали (ТР ТС 012/2011 «Безопасности оборудования для работы во взрывоопасных средах»). К UD10 может подключаться только один газоанализатор, устанавливаемый непосредственно на корпусе контроллеров или дистанционно с использованием соответствующих соединительных коробок. UD10 позволяет проводить настройку с помощью ручного настроечного магнита без открывания корпуса. Настроечный магнит также позволяет осуществлять навигацию по внутреннему меню контроллеров.

Контроллеры модели UD10-DCU (далее по тексту - UD10-DCU) разработаны для таких применений, где требуются газоанализаторы с цифровым отображением концентраций обнаруживаемых газов и передачи этой информации на сервер. Интерфейсная плата для работы со шлейфом локальной операционной сети (LON) допускает возможность совместить UD10-DCU с Системой обеспечения пожарной и газовой безопасности Eagle Quantum Premier® (EQP) или Спарк-EQP. Интерфейсная плата LON преобразует аналоговый сигнал, поступающий от подключённых газоанализаторов, в цифровой сигнал и передаёт значение этого сигнала по шлейфу LON в на сервер.

Контроллеры модели UD20 аналогичны моделям UD10 и могут применяться только с газоанализаторами токсичных газов моделей GT3000 (регистрационный № 51861-12).

От несанкционированного доступа на корпус контроллеров наносятся пломбы в виде наклейки со штрих кодом.

Общий вид контроллеров представлен на рисунке 1.

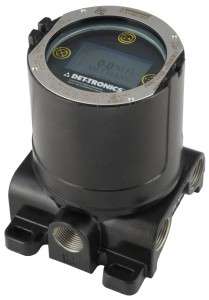

Рисунок 1 - Общий вид контроллеров UD10, UD10-DCU и UD20

Программное обеспечение

В контроллерах используется программное обеспечение (далее - ПО), решающее задачи автоматического накопления, обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены таблице 1.

ПО контроллеров хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 1 - Идентификационные данные программного обеспечения контроллеров

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Защита ПО от несанкционированного доступа и предотвращения от записи переменных или внесения активных команд обеспечивается парольным словом, как указывается в меню коммуникационного протокола HART (см. РЭ на контроллеры).

Технические характеристики

Метрологические характеристики контроллеров, указанные в таблице 2, нормированы с учетом ПО контроллеров. Технические характеристики контроллеров приведены в таблице 3.

Таблица 3 - Технические характеристики

Таблица 4 - Маркировка взрывозащиты

Знак утверждения типа

наносится на контроллеры методом наклейки этикеток и на титульные листы руководств по эксплуатации типографским способом.

Комплектность

-    контроллер;

-    методика поверки;

-    руководство по эксплуатации.

Поверка

осуществляется по документу МП 63603-16 «Контроллеры газовые FlexVu® серии UD10 и UD20. Методика поверки», утвержденному ФГУП «ВНИИМС» от 16 ноября 2015 г.

Перечень основных средств поверки:

Калибратор Fluke 9100 (регистрационный № 25985-09).

Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.

Сведения о методах измерений

«Контроллеры газовые FlexVu® серии UD10 и UD20». Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к контроллерам газовым FlexVu® серии UD10 и UD20

1.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний».
