| Номер в госреестре | 63621-16 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | PGI-40M-BG1-CANX |
| Изготовитель | "Swagelok Munchen", Германия |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры показывающие PGI-40M-BG1-CANX (далее по тексту - манометры) предназначены для измерений избыточного давления в составе установки разделения воздуха PL4HN г. Тольятти.
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Один конец пружины соединен с держателем, а другой связан с трибко-секторным механизмом, преобразующим деформацию пружины в угол поворота указательной стрелки.
Корпус манометра изготовлен из нержавеющей стали.
Для соединения с технологическим оборудованием манометр имеет крепление сзади по центру типа CANX.

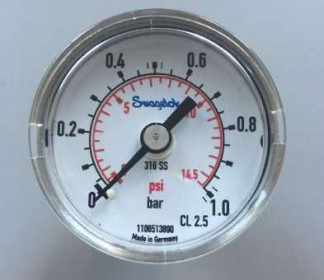

Внешний вид манометра представлен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, бар (кПа) | от 0 до 1 (от 0 до 100) |
| Пределы основной допускаемой приведенной погрешности измерения давления (при температуре 20±5 °С), % | ± 2,5 |
| Вариация, % | 2,5 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,4 |
| Рабочие условия измерений: - температура окружающей среды, °С | от минус 40 до плюс 60 |
| Габаритные размеры (диаметрхглубина), мм, не более | 40x25 |
| Масса, кг, не более | 0,5 |
наносится на титульный лист паспорта типографским способом и на корпус прибора методом наклейки.
Манометр показывающий PGI-40M-BG1-CANX Паспорт
15 шт. 15 экз.
осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр избыточного давления грузопоршневой МП-2,5 2-го разряда по ГОСТ Р 8.802-2012 (Госреестр № 17973-98).
Знак поверки наносится на боковую часть корпуса манометра и в паспорт и (или) на свидетельство о поверке.
приведены в соответствующем разделе паспорта на манометр показывающий PGI-40M-BG1-CANX.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим PGI-40M-BG1-CANX
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3. Техническая документация «Swagelok Munchen», Германия.
