| Номер в госреестре | 63622-16 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | PGI-63B-PG30 |
| Изготовитель | "Swagelok Company", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры показывающие PGI-63B-PG30 (далее по тексту - манометры) предназначены для измерений избыточного давления в составе установки разделения воздуха PL4HN г. Тольятти.
Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины из нержавеющей стали с одним глухим концом (трубка Бурдона). Под воздействием измеряемого давления свободный конец измерительной пружины перемещается и через передаточный механизм приводит стрелку манометра во вращательное движение относительно шкалы.
Корпус манометра изготовлен из нержавеющей стали.

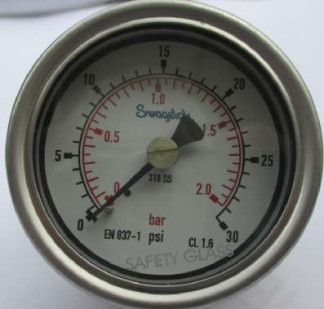

Фото общего вида манометра представлено на рисунке 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, бар (кПа) | от 0 до 2 (от 0 до 200) |
| Пределы допускаемой основной приведенной погрешности (при температуре 20±5 °С), % | ± 1,6 |
| Вариация, % | 1,6 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,4 |
| Рабочие условия измерений: - температура окружающей среды, °С | от минус 40 до плюс 60 |
| Г абаритные размеры (диаметр х глубина), мм, не более | 63х33 |
наносится на титульный лист паспорта типографским способом и на корпус прибора методом наклейки.
Манометр показывающий PGI-63B-PG30 Паспорт
2 шт. 2 экз.
осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр избыточного давления грузопоршневой МП-2,5 2-го разряда по ГОСТ Р 8.802-2012 (Госреестр № 17973-98).
Знак поверки наносится на боковую часть корпуса манометра.
приведены в соответствующем разделе паспорта на манометр показывающий PGI-63B- PG30.
Нормативные и технические документы, устанавливающие требования к манометрам показывающим PGI-63B-PG30
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
2. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3. Техническая документация «Swagelok Company», США.
| Зарегистрировано поверок | 116 |
| Поверителей | 16 |
| Актуальность данных | 17.11.2024 |
