| Номер в госреестре | 63629-16 |
| Наименование СИ | Контроллер измерительный струнных датчиков с устройством обработки сигналов |
| Обозначение типа СИ | КСД/УОС АМЦ3.058.004-01 |
| Изготовитель | ОАО "НИКТИ средств контроля электронной аппаратуры и изделий электронной техники" (Контрольприбор), г.Пенза |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллер измерительный струнных датчиков с устройством обработки сигналов КСД/УОС АМЦ3.058.004-01 (далее - КСД/УОС) предназначен для измерений электрического сопротивления и периода синусоидальных сигналов со струнных измерительных преобразователей (далее - струнных датчиков).
КСД/УОС применяется в системе, предназначенной для съёма информации со струнных датчиков, вмонтированных в защитную оболочку реакторной установки.
Схема подключения струнных датчиков к КСД/УОС - трехпроводная.
КСД/УОС имеет один измеритель, подключение струнных датчиков к которому осуществляет поочередно внутренний коммутатор.
Принцип измерения периода основан на воздействии на струну датчика импульсом возбуждения и измерения периода образующихся затухающих синусоидальных колебаний этой струны.
Принцип измерения сопротивления струнного датчика основан на воспроизведении силы электрического тока в измерительной цепи и последующем аналого-цифровом преобразовании электрического напряжения на контактах измерительной цепи.
Сопротивление струнного датчика является результатом нахождения разности двух проведенных измерений:
- полного сопротивления цепи струнного датчика, включающего сопротивление самого датчика и подводящих к нему проводов;
- сопротивления подводящих проводов.
Результаты измерений преобразуются в цифровой код и выводятся через преобразователь интерфейса во внешнюю ПЭВМ.
Количество подключаемых струнных датчиков к КСД/УОС - 255 шт.
В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления планки фиксации модулей, установленных в каркас MicroPC, в правом верхнем углу каркаса.

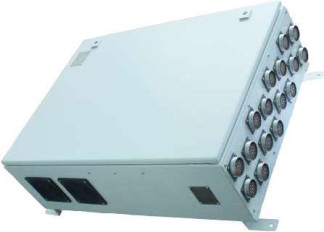

Фотография общего вида КСД/УОС представлена на рисунке 1.
ке 2.
Фотография места установки пломбы внутри шкафа КСД/УОС представлена на рисун
Программное обеспечение (далее - ПО) включает в себя ПО верхнего уровня и встроенное ПО.
ПО верхнего уровня предназначено для поверки КСД/УОС, устанавливается в ПЭВМ и обеспечивает:
- обмен информацией между ПЭВМ и КСД/УОС;
- настройку каналов измерения;
- визуализацию и сохранение полученных данных по результатам измерений;
- определение погрешности измерительных каналов КСД/УОС;
- анализ результатов поверки;
- формирование отчётов по результатам поверки.
Встроенное ПО устанавливается в МикроРС КСД/УОС и обеспечивает:
- настройку измерительных каналов;
- съем данных со струнных датчиков;
- сохранение полученных результатов измерения в памяти МикроРС ;
- передача полученных результатов измерения в ПЭВМ по ее запросу.
Встроенное ПО не имеет пользовательского интерфейса и работает только по командам программы верхнего уровня из ПЭВМ.
Всё ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО приведены в таблицах 1
и 2.
Таблица 1 - Идентификационные данные ПО верхнего уровня
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Niikp.Cover.exe |
| Номер версии (идентификационный номер ПО) | Версия v.1.0 |
| Цифровой идентификатор ПО | b8ebcbdbb7c153d47be93e86c4b75745 |
| Другие идентификационные данные (если имеются) | md5 |
| Таблица 2 - Идентификационные данные встроенного | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Oscillo |
| Номер версии (идентификационный номер ПО) | 5025 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Диапазон измерений периода синусоидальных сигналов с амплитудой напряжения от 2 до 40 мВ, мкс от 400 до 2000
Пределы допускаемой относительной погрешности измерений периода синусоидальных сигналов в рабочем диапазоне температур, % ± 0,1 Диапазон измерений электрического сопротивления, Ом от 60 до 300 Пределы допускаемой основной приведённой погрешности измерений электрического сопротивления, % ± 0,2 Пределы допускаемой дополнительной приведённой погрешности измерений электрического сопротивления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % ± 0,05 Количество измерительных каналов, шт. 255 КСД/УОС обеспечивает формирование и выдачу импульса амплитудой (150 ± 15) В на сопротивлении (120 ± 6) Ом, длительность которого составляет от 0,3 до 0,8 мс на уровне 0,1 от амплитудного значения.
Напряжение питания переменного тока, В от 187 до 242
Частота напряжения питания, Гц от 49 до 51
Потребляемая мощность, В-А, не более 100
Электрическое сопротивление изоляции для цепей питания 220 В при испытательном постоянном напряжении 500 В, МОм, не менее:
- в нормальных климатических условиях 40
- при повышенной температуре плюс 35 °С 10 Габаритные размеры, мм, не более 300*620*885 Масса, кг, не более 55 Степень защиты по ГОСТ 14254-96 IP20 Нормальные условия:
- температура окружающего воздуха, °С от плюс 15 до плюс 25
- относительная влажность воздуха при температуре 25 °С, % до 80
- атмосферное давление, кПа (мм рт. ст.) от 84 до 106 (от 630 до 795) Рабочие условия применения:
- температура окружающего воздуха, °С
от плюс 10 до плюс 35 С, % до 80
от 84 до 106,7 (от 630 до 800)
- относительная влажность воздуха при температуре 25
- атмосферное давление, кПа (мм рт. ст.)
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также рядом с шильдиком, закреплённым на боковой стенке КСД/УОС, несмывающейся краской.
Комплект поставки приведён в таблице 3.
Таблица 3
| Обозначение | Наименование | Кол. | Примечания |
| АМЦ3.058.004 -01 | Контроллер измерительный струнных датчиков с устройством обработки сигналов КСД/УОС | 1 шт. | с встроенным ПО |
| АМЦ4.074.001-01 | Комплект инструмента и принадлежностей | 1 компл. | Поставляется по отдельному договору |
| АМЦ3.058.004 ФО | Контроллер измерительный струнных датчиков с устройством обработки сигналов КСД/УОС. Формуляр | 1 экз. | |
| АМЦ3.058.004 РЭ | Контроллер измерительный струнных датчиков с устройством обработки сигналов КСД/УОС. Руководство по эксплуатации | 1 экз. | |
| АМЦ3.058.004 -01 МП | Контроллер измерительный струнных датчиков с устройством обработки сигналов КСД/УОС. Методика поверки | 1 экз. | |
| АМЦ5.106.038 | Диск установочный. Поверка контроллера измерительного струнных датчиков с устройством обработки сигналов КСД/УОС. Программное обеспечение и руководство оператора | 1 шт. |
осуществляется по документу АМЦ3.058.004-01 МП «Контроллер измерительный струнных датчиков с устройством обработки сигналов КСД/УОС АМЦ3.058.004-01. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 14 декабря 2015 г.
| Наименование и тип СИ | Метрологические характеристики |
| Магазин сопротивлений Р327 (№ 3297-72 в Госреестре СИ) | Диапазон сопротивлений от 0,1 до 99999,9 Ом. Класс точности 0,01/1,5-10-6 |
| Генератор сигналов низкочастотный прецизионный Г3-110 (№ 5460-76 в Госреестре СИ) | Диапазон задания частоты от 0,01 Гц до 2 МГц. ПГ ± 3 • 10-/^f. Номинальное значение выходного сигнала 1 В. Ослабление от 0 до 85 дБ, нестабильность 5-10" |
| Частотомер электронносчётный Ч3-63/1 (№ 9084-90 в Г осреестре СИ) | 4 7 Диапазон измерений периода от 0,1 мкс до 10 мс. ПГ ± 5-10" |
| Милливольтметр В 3-33 (№ 3582-73 в Госреестре СИ) | Диапазон измерений напряжений переменного тока от 30 мкВ до 300 В, ПГ ± 0,1 % |
| Осциллограф универсальный С1-99 (с делителем 1:10) (№ 8801-82 в Госреестре СИ) | Коэффициент вертикального отклонения от 2 мВ/дел. до 5 В/дел., ПГ ± 4 % Коэффициент горизонтального отклонения от 0,05 мкс/дел. до 1 с/дел., ПГ ± 4 % |
Знак поверки в виде оттиска клейма наносится несмывающейся краской рядом с шильдиком, закреплённым на боковой стенке КСД/УОС.
Методика измерений приведена в разделе 3 руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к контроллеру измерительному струнных датчиков с устройством обработки сигналов КСД/УОС АМЦ3.058.004-01
1. ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
2. ГОСТ Р 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
3. ТУ 4343-136-04671464-06 Контроллер измерительный струнных датчиков с устройством обработки сигналов КСД/УОС АМЦ3.058.004. Технические условия.
