| Номер в госреестре | 63630-16 |
| Наименование СИ | Метеостанции автоматические |
| Обозначение типа СИ | IMETEOLABS PWS |
| Изготовитель | ООО "АйСиБиКом", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 06.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Метеостанции автоматические IMETEOLABS PWS (далее - метеостанции) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, интенсивности атмосферных осадков.
Принцип действия метеостанций основан на измерении первичными измерительными преобразователями метеорологических параметров.
Измерения температуры воздуха производятся термометрами сопротивления, относительной влажности воздуха - ёмкостным преобразователем, атмосферного давления - ёмкостным преобразователем мембранного типа, скорости и направления воздушного потока - ультразвуковым преобразователем, интенсивности атмосферных осадков - оптическим преобразователем. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными и передаются на ПК.

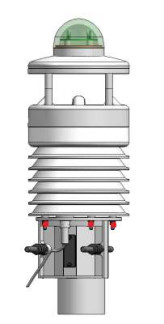

Конструктивно метеостанции выполнены в виде компактного модуля, в корпусе которого размещены: преобразователь температуры воздуха, преобразователь относительной влажности воздуха, преобразователь атмосферного давления, преобразователь измерительный, микропроцессор, коммуникационный модуль. На внешней стороне корпуса расположены: ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь интенсивности осадков и разъем для подключения к ПК. Метеостанции устанавливаются на метеорологической мачте. Общий вид метеостанций представлен на рис. 1.
Метеостанции выпускаются в 6 модификациях: PWS 150, PWS 200, PWS 300, PWS 400, PWS 500, PWS 600. Модификации метеостанций представлены на рис. 2.
Модификации метеостанций отличаются количеством измерительных каналов. Измерительные каналы метеостанций представлены в таблице 2.
Метеостанции со встроенным программным обеспечением (ПО «PWS») по алгоритмам ООО «АйСиБиКом», исходя из измеренных значений, производят расчеты дополнительных параметров, таких как температура точки росы, атмосферного давления приведенного к уровню моря.
В метеостанциях для защиты от неблагоприятных погодных условий применен обогрев ультразвукового преобразователя скорости и направления воздушного потока, преобразователя интенсивности осадков.
Метеостанции работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией метеостанции имеют последовательный интерфейс RS485/RS232 и поддерживаются протоколы SDI-12, MODBUS. При использовании модемов и нахождении метеостанции в зоне покрытия сотовой сети, метеостанции могут быть удалены от обслуживающего терминала или ПК на любое расстояние.
1 - преобразователь интенсивности осадков, 2 - ультразвуковой преобразователь скорости и направления воздушного потока, 3 - преобразователь атмосферного давления,
4 - преобразователь температуры и относительной влажности воздуха, 5 - разъем для подключения внешних преобразователей, 6 - кронштейн для крепления метеостанции
1 - пломбы на корпусе метеостанции Измерительные каналы метеостанций приведены в таблице 1.
Таблица 1
| Модификация | Каналы измерений |
| PWS 150 | Канал измерений температуры воздуха, Канал измерений относительной влажности воздуха. |
| PWS 200 | Канал измерений скорости и направления воздушного потока. |
| PWS 300 | Канал измерений температуры воздуха, Канал измерений относительной влажности воздуха, Канал измерений атмосферного давления. |
| PWS 400 | Канал измерений температуры воздуха, Канал измерений относительной влажности воздуха, Канал измерений атмосферного давления, Канал измерений интенсивности осадков. |
| PWS 500 | Канал измерений температуры воздуха, Канал измерений относительной влажности воздуха, Канал измерений атмосферного давления, Канал измерений скорости и направления воздушного потока. |
| PWS 600 | Канал измерений температуры воздуха, Канал измерений относительной влажности воздуха, Канал измерений атмосферного давления, Канал измерений скорости и направления воздушного потока, Канал измерений интенсивности осадков. |
Метеостанции имеют программное обеспечение «PWS» которое является встроенным ПО. Встроенное ПО «PWS» обеспечивает управление работой метеостанций, самопроверку метеостанций, сбор, расчет дополнительных параметров, обработку и передачу данных от метеостанций.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PWS |
| Номер версии (идентификационный номер) ПО | 02.00.002 |
| Цифровой идентификатор ПО | 387a3ec98efda6977ee23ab6f0162241 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 3
| Наименование характеристики | Значения характеристики |
| Диапазон измерений скорости воздушного потока, м/с | от 0,3 до 60 |
| Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной в диапазоне от 0,3 до 10 м/с вкл., м/с; - относительной в диапазоне свыше 10 до 60 м/с, % | ± 0,3 ± 3 |
| Диапазон измерений направления воздушного потока, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, градус | ± 3 |
| Диапазон измерений температуры воздуха, °С | от минус 50 до 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С | ± 0,1 |
| Диапазон измерений относительной влажности воздуха, % | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | ± 3 |
| Диапазон измерений атмосферного давления, гПа | от 300 до 1200 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ± 1 |
| Диапазон измерений интенсивности осадков, мм/мин | от 0,1 до 2,4 |
| Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/мин | 0,2 |
| Напряжение питания от сети постоянного тока, В | 24 |
| Потребляемая мощность, не более, Вт | 5 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет | 8 |
| Продолжение таблицы 3 | |||
| Наименование характеристики | Значения характеристики | ||
| Условия эксплуатации: o/~' - температура воздуха, C - относительная влажность воздуха, % - атмосферное давление, гПа | от минус 50 до 60 от 0 до 100 от 300 до 1200 | ||
| Г абаритные размеры, масса | длина, мм | диаметр, мм | масса, кг |
| PWS150 | 180 | 140 | 0,8 |
| PWS200 | 215 | 140 | 0,8 |
| PWS300 | 229 | 140 | 1,0 |
| PWS400 | 278 | 140 | 1,3 |
| PWS500 | 311 | 140 | 1,2 |
| PWS600 | 360 | 140 | 1,5 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским методом и на корпус метеостанций в виде наклейки.
| 1. Метеостанция автоматическая | |
| IMETEOLABS PWS (модификация по заказу) | 1 шт. |
| 2. Паспорт | 1 шт. |
| 3. Руководство по эксплуатации | |
| «Метеостанции автоматические IMETEOLABS PWS» | 1 шт. |
| 4. Методика поверки МП 2551-0145-2015 | 1 шт. |
| 5. Соединительный кабель длиной 10 м | 1 шт. |
| 6. Комплект для крепления на мачту | 1 шт. |
осуществляется по документу МП 2551-0145-2015 «Метеостанции автоматические IMETEOLABS PWS. Методика поверки» утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
11.06.2015 года.
Основные средства поверки:
1. Государственный специальный эталон единицы скорости воздушного потока ГЭТ 150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охват k=2) (0,00032+0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.
2. Барометр образцовый переносной БОП-1М-3, номер в федеральном информационном фонде по обеспечению единства измерений 26469-04, диапазон от 5 до 2800 гПа, погрешность ± 0,1 гПа в диапазоне от 5 до 1100 гПа, ± 0,1 % в диапазоне свыше 1100 до 2800 гПа.
3. Термобарокамера ТБК-500, диапазон по температуре от минус 70 °С до 150 °С, точность поддержания температуры с погрешностью ± 1 °С, диапазон по давлению от 10 до 1100 гПа, нестабильность поддержания с погрешностью ± 1 гПа.
4. Термометр сопротивления эталонный ЭТС-100, номер в федеральном информационном фонде по обеспечению единства измерений 19916-10, диапазон от минус 196°С до 660°С, погрешность ± 0,02 °С.
5. Термогрометр ИВА-6Б, исполнение 2П, номер в федеральном информационном фонде по обеспечению единства измерений 46434-11, диапазон от 0 % до 98 %, погрешность ± 1%.
6. Климатическая камера КТК-3000, диапазон по температуре от минус 50 °С до 100 °С, нестабильность поддержания с погрешностью ± 2 °С; диапазон по влажности от 10 % до 98 %, нестабильность поддержания с погрешностью ± 3 %.
7. Цилиндры «Klin» 2 класса точности, номер в федеральном информационном фонде по обеспечению единства измерений 33562-06, номинальная вместимость 100 мл, 2000 мл, погрешность ± 1 мл, ± 20 мл.
8. Комплекс программно-технический измерительный на базе устройств серии ADAM-4000, номер в федеральном информационном фонде по обеспечению единства измерений 22667-08, типы термометров сопротивления Pt, Balco, Ni, Cu, основная приведенная погрешность при измерении температуры не более 0,15%.
Знак поверки наносится на свидетельство о поверке.
Методы измерений приведены в руководстве по эксплуатации «Метеостанции автоматические IMETEOLABS PWS».
Нормативные и технические документы, устанавливающие требования к метеостанциям автоматическим IMETEOLABS PWS
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
3. ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.
4. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
5. ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
6. ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па.
7. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
8. «Метеостанции автоматические IMETEOLABS PWS. Технические условия» ТУ 9015-98972723-001-2015.
| Зарегистрировано поверок | 750 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
