Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 63649-16 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000 |
| Изготовитель | "Pico Technology ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 06.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК). Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК. Питание осциллографов осуществляется через разъем USB. Для моделей осциллографов с током потребления свыше 1200 мА предусмотрено питание от универсального сетевого адаптера.
Осциллографы изготавливаются в 40 модификациях:
- серия АКИП-72000: АКИП-72204А, АКИП-72205А, АКИП-72206А, АКИП-72207А, АКИП-72208А;
- серия АКИП-73000: АКИП-73203D, АКИП-73203D MSO, АКИП-73403D, АКИП-73403D MSO, АКИП-73204D, АКИП-73204D MSO, АКИП-73404D, АКИП-73404D MSO, АКИП-73205D, АКИП-73205D MSO, АКИП-73405D, АКИП-73405D MSO, АКИП-73206D, АКИП-73206D MSO, АКИП-73406D, АКИП-73406D MSO;
- серия АКИП-74000: АКИП-74824;
- серия АКИП-75000: АКИП-75242А, АКИП-75442А, АКИП-75242B, АКИП-75442B, АКИП-75243А, АКИП-75443А, АКИП-75243B, АКИП-75443B, АКИП-75244А, АКИП-75444А, АКИП-75244B, АКИП-75444B;
- серия АКИП-76000: АКИП-76402^ АКИП-76402D, АКИП-76403^ АКИП-76403D, АКИП-76404C, АКИП-76404D.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов, наличием дополнительных входов и выходов.
Конструктивно каждый осциллограф выполнен в виде портативного прибора. На передней панели осциллографов располагаются: измерительные разъемы (тип BNC, розетка) и дополнительные входные и выходные разъемы (в зависимости от модели это могут быть разъемы: вход внешней синхронизации, выход генератора сигналов, цифровые входы логического анализатора). На задней панели осциллографов располагаются: интерфейс USB, разъем для подключения сетевого адаптера питания (только в моделях, где предусмотрено питание от сетевого адаптера), вход внешней синхронизации и выход функционального генератора (только в моделях с логическим анализатором).

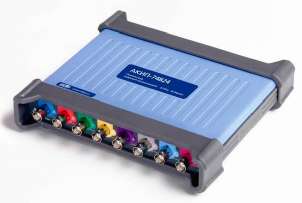

Внешний вид осциллографов представлен на рисунке 1. На рисунке 2 приведены схемы пломбировки от несанкционированного доступа и нанесения знака поверки. Пломба и знак поверки представляют собой наклейку. Пломбировка наносится в месте соединения панелей корпуса осциллографов. Знак поверки наносится на верхней панели корпуса осциллографов.
Программное обеспечение (ПО) осциллографов устанавливается на внешний компьютер и служит для дистанционного управления работой осциллографов, управления
режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АКИП |
|
Номер версии (идентификационный номер ПО)1) |
Не ниже 6.11.7 |
|
Цифровой идентификатор ПО |
нет данных |
Таблица 2 - Метрологические характеристики осциллографов серии АКИП-72000
|
Наименование характеристики |
Значение характеристики |
||||
|
АКИП- 72204A |
АКИП- 72205A |
АКИП- 72206A |
АКИП- 72207A |
АКИП- 72208A |
|
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
от 0 до 10 |
от 0 до 25 |
от 0 до 50 |
от 0 до 100 |
от 0 до 200 |
|
Время нарастания переходной характеристики, нс, не более |
35 |
14 |
7 |
3,5 |
1,75 |
|
Количество каналов |
2 |
||||
|
Диапазон коэффициента отклонения Ко, мВ/дел |
от 10 до 4000 |
||||
|
Максимальное значение амплитуды входного напряжения, В |
±20 |
||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока 1), мВ |
±(0,03ККо + 1) где К - число делений по вертикали; Ко - значение коэффициента отклонения, мВ/дел |
||||
|
Диапазон коэффициента развертки (Кр) |
от 10 нс/дел до 5000 с/дел |
от 5 нс/дел до 5000 с/дел |
от 2 нс/дел до 5000 с/дел |
от 1 нс/дел до 5000 с/дел |
от 500 пс/дел до 5000 с/дел |
|
Пределы допускаемой относительной погрешности установки коэффициентов развертки, % |
±0,01 |
±0,005 |
|||
|
Пределы допускаемой абсолютной погрешности измерения периода и временных интервалов Т, с |
±(0,0001 T + 2/Бд) |
±(0,00005 T + 2/Бд) |
|||
|
Максимальная частота дискретизации Бд (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах |
100 50 |
200 100 |
500 250 |
1000 500 |
|
|
Максимальная эквивалентная частота дискретизации Бд (для периодического сигнала), ГГц |
2 |
4 |
5 |
10 |
|
|
Входной импеданс |
МОм, 14 пФ |
||||
Примечание: 1 погрешность нормируется при нулевом смещении.
|
Наименование характеристики |
Значение характеристики |
|||||||
|
АКИП- 73203D, АКИП- 73203D MSO |
АКИП- 73403D, АКИП- 73403D MSO |
АКИП- 73204D, АКИП- 73204D MSO |
АКИП- 73404D, АКИП- 73404D MSO |
АКИП- 73205D, АКИП- 73205D MSO |
АКИП- 73405D, АКИП- 73405D MSO |
АКИП- 73206D, АКИП- 73206D MSO |
АКИП- 73406D, АКИП- 73406D MSO |
|
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
от 0 до 50 |
от 0 до 70 |
от 0 до 100 |
от 0 до 200 |
||||
|
Время нарастания переходной характеристики, нс, не более |
7 |
5 |
3,5 |
1,75 |
||||
|
Количество каналов: - измерительные входы - вход синхронизации (только для модификаций АКИП-73204D, АКИП-73404Б, АКИП-73205D, АКИП-73405D, АКИП-73206D, АКИП-73406D) |
2 1 |
4 1 |
2 1 |
4 1 |
2 1 |
4 1 |
2 1 |
4 1 |
|
Диапазон коэффициента отклонения Ко, мВ/дел |
от 4 до 4000 |
|||||||
|
Максимальное значение амплитуды входного напряжения, В |
±20 |
|||||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока1), мВ |
±(0,03ККо+1) где К - число делений по вертикали; Ко - значение коэффициента отклонения, мВ/дел |
|||||||
|
Диапазон коэффициента развертки (Кр) |
от 2 нс/дел до 5000 с/дел |
от 1 нс/дел до 5000 с/дел |
от 500 пс/дел до 5000 с/дел |
|||||
|
Пределы допускаемой относительной погрешности установки коэффициентов развертки, % |
±0,005 |
±0,0002 |
±0,0002 |
|||||
|
Наименование характеристики |
Значение характеристики |
|||||||
|
АКИП- 73203D, АКИП- 73203D MSO |
АКИП- 73403D, АКИП- 73403D MSO |
АКИП- 73204D, АКИП- 73204D MSO |
АКИП- 73404D, АКИП- 73404D MSO |
АКИП- 73205D, АКИП- 73205D MSO |
АКИП- 73405D, АКИП- 73405D MSO |
АКИП- 73206D, АКИП- 73206D MSO |
АКИП- 73406D, АКИП- 73406D MSO |
|
|
Пределы допускаемой абсолютной погрешности измерения периода и временных интервалов Т, с |
±(0,00005 T + 2/Бд) |
±(0,000002 T + 2/Бд) |
||||||
|
Максимальная частота дискретизации Бд (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах - при включенных от 3 до 4 каналов |
1000 500 250 |
|||||||
|
Максимальная эквивалентная частота дискретизации Бд (для периодического сигнала), ГГц |
2,5 |
5 |
10 |
|||||
|
Входной импеданс |
1 МОм, 14 пФ |
|||||||
Примечание: 1 погрешность нормируется при нулевом смещении.
|
Наименование характеристики |
Значение характеристики |
|
АКИП-74824 |
|
|
Полоса пропускания (по уровню минус 3 дБ), МГц - в диапазоне амплитуд от ±10 до ±20 мВ; - в диапазоне амплитуд от ±50 мВ до ±50 В |
от 0 до 10 от 0 до 20 |
|
Время нарастания переходной характеристики, нс, не более - в диапазоне амплитуд от ±10 до ±20 мВ; - в диапазоне амплитуд от ±50 мВ до ±50 В |
О, in t> 31 |
|
Количество каналов |
8 |
|
Диапазон коэффициента отклонения Ко, мВ/дел |
от 2 до 10000 |
|
Максимальное значение амплитуды входного напряжения, В |
±50 |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока1), мВ |
±(0,01ККо+1) где К - число делений по вертикали; Ко - значение коэффициента отклонения, мВ/дел |
|
Диапазон коэффициента развертки (Кр) |
от 20 нс/дел до 5000 с/дел |
|
Пределы допускаемой относительной погрешности установки коэффициентов развертки, % |
±0,002 |
|
Пределы допускаемой абсолютной погрешности измерения периода и временных интервалов Т, с |
±(0,00002 T + 2/Бд) |
|
Максимальная частота дискретизации Бд (для однократного сигнала), МГц - при включенных от одного до четырех каналах - при включенных от пяти до восьми каналах |
80 40 |
|
Входной импеданс |
1 МОм, 19 пФ |
Примечание: 1 погрешность нормируется при нулевом смещении.
Таблица 5 - Метрологические характеристики осциллографов серии АКИП-75000
|
Наименование |
З |
начение характеристики |
||||
|
характеристики |
АКИП- |
АКИП- |
АКИП- |
АКИП- |
АКИП- |
АКИП- |
|
75242A, |
75442A, |
75243A, |
75443A, |
75244A, |
75444A, |
|
|
АКИП- |
АКИП- |
АКИП- |
АКИП- |
АКИП- |
АКИП- |
|
|
75242В |
75442В |
75243В |
75443В |
75244В |
75444В |
|
|
Полоса пропускания |
||||||
|
(по уровню минус 3 дБ), МГц |
||||||
|
- при разрешении по вертикали от 8 до 15 бит |
от 0 до 60 |
от 0 до 100 |
от 0 до 200 |
|||
|
- при разрешении по вертикали 16 бит |
от 0 до 60 |
от 0 до 60 |
от 0 до 60 |
|||
|
Наименование характеристики |
З |
начение характеристики |
||||
|
АКИП- 75242А, АКИП- 75242В |
АКИП- 75442А, АКИП- 75442В |
АКИП- 75243А, АКИП- 75243В |
АКИП- 75443А, АКИП- 75443В |
АКИП- 75244А, АКИП- 75244В |
АКИП- 75444А, АКИП- 75444В |
|
|
Время нарастания переходной характеристики, нс, не более - при разрешении по вертикали от 8 до 15 бит - при разрешении по вертикали 16 бит |
5.8 5.8 |
3,5 5,8 |
1,8 5,8 |
|||
|
Количество каналов: - измерительные входы - вход синхронизации |
2 1 |
4 1 |
2 1 |
4 1 |
2 1 |
4 1 |
|
Диапазон коэффициента отклонения Ко, мВ/дел |
от 4 до 4000 |
|||||
|
Максимальное значение амплитуды входного напряжения, В |
±20 |
|||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока1), мВ - при разрешении по вертикали от 8 бит - при разрешении по вертикали от 8 до 15 бит - в диапазоне от ±10 до ±20 мВ |
±(0,03ККо + 1) ±(0,01ККо + 1) ±(0,05ККо + 1) где К - число делений по вертикали; Ко - значение коэффициента отклонения, мВ/дел |
|||||
|
Диапазон коэффициента развертки (Кр) |
от 2 нс/дел до 5000 с/дел |
от 1 нс/дел до 5000 с/дел |
от 500 пс/дел до 5000 с/дел |
|||
|
Пределы допускаемой относительной погрешности установки коэффициентов развертки, % |
±0,005 |
±0,0002 |
||||
|
Пределы допускаемой абсолютной погрешности измерения периода и временных интервалов Т, с |
±(0,00005 T + 2/Бд) |
±(0,000002 T + 2/Бд) |
||||
|
Наименование характеристики |
З |
начение характеристики |
||||
|
АКИП- 75242A, АКИП- 75242В |
АКИП- 75442A, АКИП- 75442В |
АКИП- 75243A, АКИП- 75243В |
АКИП- 75443A, АКИП- 75443В |
АКИП- 75244A, АКИП- 75244В |
АКИП- 75444A, АКИП- 75444В |
|
|
Максимальная частота дискретизации Бд при разрешении по вертикали 8 бит (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах - при включенных от 3 до 4 каналов |
1000 500 250 |
|||||
|
Максимальная эквивалентная частота дискретизации Бд (для периодического сигнала), ГГц |
2,5 |
5 |
10 |
|||
|
Входной импеданс |
1 МОм, 14 пФ |
|||||
Примечание: 1) погрешность нормируется при нулевом смещении.
Таблица 6 - Метрологические характеристики осциллографов серии АКИП-76000
|
Наименование характеристики |
Значение характеристики |
||
|
АКИП-76402С, АКИП-76402D |
АКИП-76403С, АКИП-76403D |
АКИП-76404С, АКИП-76404D |
|
|
Полоса пропускания (по уровню минус 3 дБ), МГц |
от 0 до 250 |
от 0 до 350 |
от 0 до 500 |
|
Время нарастания переходной характеристики, нс, не более |
1,4 |
1 |
0,7 |
|
Количество каналов: - измерительные входы - вход синхронизации |
2 1 |
4 1 |
2 1 |
|
Диапазон коэффициента отклонения Ко, мВ/дел |
от 10 до 4000 |
||
|
Максимальное значение амплитуды входного напряжения, В |
±20 |
||
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока1), мВ |
±(0,03ККо+1) где К - число делений по вертикали; Ко - значение коэффициента отклонения, мВ/дел |
||
|
Наименование характеристики |
Значение характеристики |
|
АКИП-76402С, АКИП-76403С, АКИП-76404С, АКИП-76402D АКИП-76403D АКИП-76404D |
|
|
Диапазон коэффициента развертки (Кр) |
от 1 нс/дел до 5000 с/дел |
|
Пределы допускаемой относительной погрешности установки коэффициентов развертки, % |
±0,0005 |
|
Пределы допускаемой абсолютной погрешности измерения периода и временных интервалов Т, с |
±(0,000005 T + 2/Бд) |
|
Максимальная частота дискретизации Бд (для однократного сигнала), МГц - при включенном одном канале - при включенных двух каналах - при включенных от 3 до 4 каналов |
5000 2500 1250 |
|
Максимальная эквивалентная частота дискретизации Бд (для периодического сигнала), ГГц |
50 |
|
Входной импеданс |
1 МОм,15 пФ; 50 Ом |
Примечание: 1) погрешность нормируется при нулевом смещении.
Таблица 7 - Общие технические характеристики
|
Наименование характеристики |
Значение характеристики |
||||
|
Серия АКИП-72000 |
Серия АКИП-73000 |
Серия АКИП-74000 |
Серия АКИП-75000 |
Серия АКИП-76000 |
|
|
Разрешающая способность по вертикали, бит |
8 |
8 |
12 |
8, 12, 14, 15, 16 |
8 |
|
Связь по входу |
по постоянному напряжению (открытый вход), по переменному напряжению (закрытый вход) |
открытый и закрытый вход - для импеданса 1 МОм; открытый вход - для импеданса 50 Ом |
|||
|
Наименование характеристики |
Значение характеристики |
||||
|
Серия АКИП-72000 |
Серия АКИП-73000 |
Серия АКИП-74000 |
Серия АКИП-75000 |
Серия АКИП-76000 |
|
|
Дополнительные входы и выходы |
выход генератора сигналов |
выход генератора сигналов (все модификации) 16 - канальный логический анализатор (модификации с индексом MSO) |
выход генератора сигналов |
||
|
Питание: - от разъема USB - от адаптера писания |
5 В постоянного тока от USB 2.0 не поддержива ется |
5 В постоянного тока от одного порта USB 3.0 или двух портов USB 2.0 (только для двухканальных моделей) 5 В постоянного тока (только для четырехканальных моделей) |
5 В постоянного тока, от одного порта USB 3.0 или двух портов USB 2.0 не поддерживается |
5 В постоянного тока от двух портов USB 2.0 5 В постоянного тока для четырехканальных моделей |
не поддерживается 12 В постоянного тока |
|
Максимальный потребляемый ток, мА |
500 |
1500 |
1000 |
1500 |
4000 |
Таблица 8 - Массогабаритные характеристики и условия эксплуатации
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (ширинахвысотахглубина), не более, мм - серия АКИП-72000 |
92x19x142 |
|
- серия АКИП-73000 |
170x40x190 |
|
- серия АКИП-74000 |
170x40x190 |
|
- серия АКИП-75000 |
170x40x190 |
|
- серия АКИП-76000 |
170x40x285 |
|
Масса, не более, кг |
|
|
- серия АКИП-72000 |
0,2 |
|
- серия АКИП-73000 |
0,5 |
|
- серия АКИП-74000 |
0,55 |
|
- серия АКИП-75000 |
0,5 |
|
- серия АКИП-76000 |
1,3 |
|
Наименование характеристики |
Значение характеристики |
|
Нормальные условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от 20 до 30 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия применения: температура окружающего воздуха1), °С относительная влажность воздуха (при температуре 25 °С), % атмосферное давление, кПа |
от 5 до 40 от 30 до 80 от 84 до 106,7 |
Примечание: 1) - Погрешность нормируется в диапазоне температуры окружающего воздуха
от 20 до 30 °С.
наносится на верхней панели осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность осциллографов приведена в таблице 9.
Таблица 9 - Комплектность осциллографов
|
Наименование и обозначение |
Количество, шт. |
Примечание |
|
Осциллограф |
1 |
|
|
Пробник |
2 (4) |
По числу измерительных каналов |
|
Логический пробник |
1 |
только для модификаций с индексом MSO |
|
Кабель USB (тип USB 2.0) |
1 |
для серий АКИП-72000, АКИП-75000 |
|
Кабель USB (тип USB 3.0) |
1 |
для серий АКИП-73000, АКИП-74000, АКИП-76000 |
|
Сетевой адаптер |
1 |
только для четырехканальных модификаций серий АКИП-73000, АКИП-75000, АКИП-76000 |
|
Транспортный кейс |
1 |
только для серии АКИП-76000 |
|
Транспортная сумка |
1 |
только для серии АКИП-73000 |
|
Руководство по эксплуатации |
1 |
|
|
Методика поверки |
1 |
|
|
Программное обеспечение |
1 |
осуществляется по документу МП 63649-16 «Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.02.2016 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-13).
приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
3. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
| Зарегистрировано поверок | 3281 |
| Поверителей | 99 |
| Актуальность данных | 22.11.2024 |
