| Номер в госреестре | 63653-16 |
| Наименование СИ | Измерительный комплекс для аттестации радиобуев второго поколения |
| Обозначение типа СИ | ИК АРБ-2 |
| Изготовитель | Филиал ОАО "Объединенная ракетно-космическая корпорация" - "НИИ космического приборостроения" (ОАО ОРКК - НИИ КП), г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерительный комплекс для аттестации радиобуев второго поколения ИК АРБ-2 (далее - ИК АРБ-2), предназначен для измерений параметров аварийных радиобуев (далее -АРБ) и радиомаяков (далее - АРМ) первого и второго поколения.
Измерительный комплекс для аттестации радиобуев второго поколения ИК АРБ-2 конструктивно состоит из:
- имитатора навигационных систем ГЛОНАСС/GPS/Galileo SPIRENT GSS8000 (Рег. № 48730-11);
- векторного генератора Agilent E4438C (Рег. № 52864-13);
- анализатора сигналов Agilent FieldFox N9935A (Рег. № 53569-13);
анализатора источников питания Agilent N6705B с модулями N6752A, N6753A (Рег. № 38545-08);
- блока измерительного комплекса (Блок ИК);
- ПЭВМ, используемой для управления ИК АРБ-2 и обработки результатов измерений;
- комплекта СВЧ кабельных сборок и межканальных соединителей, предназначенных для коммутации функциональных узлов ИК АРБ-2.
Принцип действия ИК АРБ-2 заключается в обнаружении и приёме радиосигналов АРБ и АРМ первого и второго поколений на литерных частотах в диапазоне от 406,00 до 406,10 МГц, приёме радиосигналов аварийных радиостанций в диапазонах частот от 121,40 до 121,60 МГц, от 156,80 до 158,00 МГц и от 242,90 до 243,10 МГц, переносе ВЧ сигналов на промежуточную частоту, преобразовании аналоговых сигналов в цифровую форму и измерении параметров радиосигналов с последующим отображением результатов измерений в графической форме. Измерение параметров радиосигналов АРБ и АРМ в ИК АРБ-2 производится посредством цифровой обработки радиосигналов КОСПАС-САРСАТ АРБ и АРМ.
Программное обеспечение (ПО), осуществляет управление установленными модулями обработки сигналов путем задания режимов работы, отображение результатов измерения на мониторе (отображение осциллограмм и спектрограмм измеренного радиосигнала).

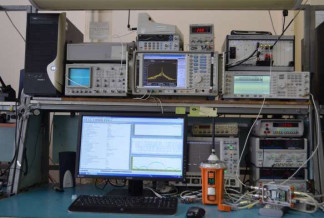

Внешний вид составных частей ИК АРБ-2, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
ИК АРБ-2 работает под управлением специализированного программного обеспечения (ПО) ЦДКТ.00549-01. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ЦДКТ.00549-01 |
| Номер версии (идентификационный номер ПО) | Версия не ниже 1.01 |
| Цифровой идентификатор ПО | — |
| Алгоритм вычисления идентификатора ПО | — |
Влияние метрологически значимой части ПО на метрологические характеристики ИК АРБ-2 не выходит за пределы согласованного допуска.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование параметра | Значение |
| Диапазон измерений длительности информационной посылки сообщения, мс | от 419,0 до 1010,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности посылок, мс | ± 0,1 |
| Диапазон измерений длительности немодулированной преамбулы, мс | от 152,0 до 170,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности немодулированной преамбулы, мс | ± 0,1 |
| Скорость передачи данных, бит/с | от 297,0 до 420,0 |
| Наименование параметра | Значение |
| Пределы допускаемой абсолютной погрешности измерения скорости передачи данных, бит/с | ± 0,1 |
| Диапазон измерений входной мощности радиосигналов, без учета внешних аттенюаторов, на частотах, дБ отн.1 мВт: - радиосигналов 406 МГц - радиосигналов передатчика ближнего радиопривода 121,5 МГц, - радиосигналов передатчика ближнего радиопривода 157 МГц - радиосигналов передатчика ближнего радиопривода 243 МГц | от минус 50,0 до 2,0 от минус 50,0 до 2,0 от минус 50,0 до 2,0 от минус 50,0 до 2,0 |
| Пределы допускаемой абсолютной погрешности измерений мощности радиосигналов, дБ | ± 0,5 |
| Диапазон измерений несущей частоты передатчика, МГц | от 405,95 до 406,15 |
| Пределы допускаемой абсолютной погрешности измерений несущей частоты передатчика, Г ц | ± 1 |
| Диапазон измерений несущей частоты передатчика ближнего радиопривода 121,5 МГц, МГц | от 121,45 до 121,55 |
| Пределы допускаемой абсолютной погрешности установки несущей частоты передатчика ближнего радиопривода 121,5 МГц, Гц | ± 10 |
| Диапазон измерений несущей частоты передатчика ближнего радиопривода 157 МГц, МГц | от 156,8 до 158,0 |
| Пределы допускаемой абсолютной погрешности установки несущей частоты передатчика ближнего радиопривода 157 МГц, Гц | ± 100 |
| Диапазон измерений несущей частоты передатчика ближнего радиопривода 243 МГц, МГц | от 242,9 до 243,1 |
| Пределы допускаемой абсолютной погрешности установки несущей частоты передатчика ближнего радиопривода 243 МГц, Гц | ± 100 |
| Напряжение электропитания от сети переменного тока частотой от 50 до 60 Гц, В | от 110 до 240 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от 10 до 35 80 от 84 до 107 |
| Г абаритные размеры блока ИК (длина х ширина х высота), мм, не более | 350x350x200 |
| Масса блока ИК , кг, не более | 8,0 |
наносится на корпус блока ИК в виде наклейки, на титульный лист паспорта и руководства по эксплуатации методом печати.
Комплектность ИК АРБ-2 приведена в таблице 3. Таблица 3
| Наименование составной части | Обозначение | Заводские номера |
| 1 Измерительный комплекс для аттестации радиобуев второго поколения ИК АРБ-2 | ИК АРБ-2 | 75252242 |
| 2 Комплект упаковочный | — | 1 |
| 3 Руководство по эксплуатации | ТТДКТ 411734 001 РЭ | - |
осуществляется в соответствии с документом ЦДКТ.411734.001РЭ, раздел 2.5 «Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г. Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- генератор сигналов Agilent Е4438С (Рег. № 52864-13);
- ваттметр СВЧ с блоком измерительным и преобразователями измерительными NRP-Z23 (Рег. № 32262-06), диапазон измерения мощности от 20 нВт до 15 Вт, диапазон рабочих частот от 10 МГц до 18 ГГц, предел допускаемой погрешности измерений мощности 0,106 дБ, КСВн входа в диапазоне от 0,01 до 2,4 ГГц — 1,14; пределы допускаемой абсолютной погрешности установки нуля ± 130 мкВт.
Измерительный комплекс для аттестации радиобуев второго поколения ИК АРБ-2. Руководство по эксплуатации. ЦДКТ.411734.001РЭ.
Нормативные и технические документы, устанавливающие требования к измерительным комплексам для аттестации радиобуев второго поколения ИК АРБ-2
1 Измерительный комплекс для аттестации радиобуев второго поколения ИК АРБ-2. Технические условия. ЦДКТ.411734.001 ТУ
