Генераторы сигналов произвольной формы AFG3151C, AFG3152C, 63658-16

Назначение

Генераторы сигналов произвольной формы AFG3151C, AFG3152C предназначены для воспроизведения электрических сигналов стандартной и произвольной формы, и применяются при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования.

Описание

Принцип действия основан на прямом цифровом синтезе сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти, или задаются пользователем. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.

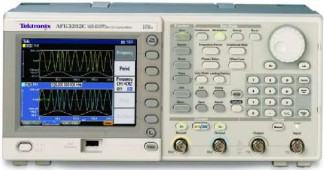

Конструктивно генераторы сигналов произвольной формы AFG3151C, AFG3152C выполнены в виде моноблока в настольном исполнении, вид передней и задней панели показан на рисунках 1, 2.

Программное обеспечение

установлено на внутренний микропроцессор, по структуре является целостным и выполняет функции управления режимами работы и отображения функций. Общие сведения о программном обеспечении приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Формы сигнала: синусоидальная, прямоугольная, треугольная, пилообразная, Sin(x)/x, шум, постоянное напряжение, Г аусс-форма, Лоренц-форма, экспоненциальная, хавер-синус

Количество каналов

AFG3151C: 1 канал AFG3152C: 2 канала

Количество точек формы сигнала: от 2 до 131072

Частота дискретизации (автоматический выбор): 250 МГц или 1 ГГц

Разрядность АЦП: 14 бит

Выходное сопротивление: 50 Ом

Диапазон частот синусоидального сигнала: от 1 мГц до 150 МГц Разрешение по частоте: 1 мГц или 12 разрядов

Пределы допускаемой относительной погрешности установки частоты после заводской калибровки: ±110-6

Относительный годовой дрейф частоты, не более: ±1 10-6

Диапазон установки амплитуды напряжения (п-п) на нагрузку 50 Ом: от 20 мВ до 20 В на высокоомную нагрузку: от 40 мВ до 40 В Разрешение по напряжению: 0,1 мВ или 4 разряда

Пределы допускаемой абсолютной погрешности установки амплитуды напряжения

на частоте 1 кГц: ±(1 • 10-2UPP + UA),

где UPP - значение амплитуды напряжения; UA = 1 мВ

Диапазон установки постоянного напряжения смещения на нагрузку 50 Ом: ±(5 В - 0,5-UPP), на высокоомную нагрузку: ±(10 В - 0,5-Upp), где UPP - значение амплитуды напряжения Разрешение напряжения смещения: 1 мВ

Пределы допускаемой абсолютной погрешности установки напряжения смещения:

±(1 10-2U0 + 510-3Upp + Ua),

где U0 - значение напряжения смещения; UPP - значение амплитуды напряжения; UA = 5 мВ

Неравномерность амплитудно-частотной характеристики относительно уровня 1 В п-п на частоте 1 кГц, не более

на частотах от 1 кГц и менее 5 МГц: ±0,15 дБ на частотах от 5 и менее 25 МГц: ±0,3 дБ на частотах от 25 до 150 МГц: ±0,5 дБ

Уровень гармоник, не более

*)

на частотах от 10 Гц и менее 1 МГц: минус 60 дБн ’ на частотах от 1 и менее 5 МГц: минус 50 дБн на частотах от 5 до 150 МГц: минус 37 дБн Уровень негармонических составляющих, не более

на частотах от 10 Гц и менее 1 МГц: минус 60 дБн на частотах от 1 и менее 25 МГц: минус 50 дБн на частотах от 25 до 150 МГц: минус (50 - 3-F/25) дБн, где F - частота [МГц]

Примечание - Обозначение «дБн» представляет уровень сигнала относительно уровня сигнала на центральной (несущей) частоте

Коэффициент гармоник на частотах от 10 Гц до 20 кГц при уровне выходного напряжения

1 В п-п, не более: 0,2 %

Длительность фронта/спада сигнала прямоугольной формы, не более: 3,5 нс Тип выходных ВЧ соединителей: BNC(f)

Габаритные размеры (ширина х высота х глубина), мм: 439 х 229 х 147 Масса, не более: 5,0 кг Напряжение / частота сети питания:

от 100 до 240 В / от 47 до 63 Гц 115 В / от 360 до 440 Гц Потребляемая мощность, не более: 120 Вт

Рабочие условия применения (группа 3 ГОСТ 22261-94)

температура окружающей среды: от 0 до 50 °C относительная влажность воздуха

при температуре от 0 до 40 °C: от 10 до 80 % при температуре от 40 до 50 °C: от 10 до 60 %

Условия транспортирования и хранения

температура окружающей среды: от минус 30 до 70 °C относительная влажность воздуха

при температуре от 0 до 40 °C: от 5 до 90 % при температуре от 40 до 60 °C: от 5 до 80 % при температуре от 60 до 70 °C: от 5 до 40 %

Электромагнитная совместимость: по ГОСТ Р 51522.1-2011 Безопасность: по ГОСТ 12.2.091-2012

Знак утверждения типа

наносится заднюю панель корпуса в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность генераторов сигналов произвольной формы AFG3151C, AFG3152C указана в таблице 2.

Поверка

осуществляется по документу AFG3152C-2016 «Генераторы сигналов произвольной формы AFG3151C, AFG3152C. Методика поверки», утвержденному ООО «КИА» 29.02.2016 г.

Знак поверки наносится на заднюю панель корпуса в виде наклейки.

Рекомендуемые средства поверки:

-    стандарт частоты рубидиевый Stanford Research Systems FS725, номер реестра 31222-06;

-    анализатор параметров радиотехнических трактов и сигналов портативный Anritsu MS2038C, номер реестра 46703-11;

-    мультиметр Agilent 3458A, номер реестра 25900-03;

-    осциллограф цифровой Tektronix TDS3054B, номер реестра 24021-02;

-    измеритель нелинейных искажений автоматический С6-11, номер реестра 9081-83.

Сведения о методах измерений

Методы измерений изложены в документе «077-0960-01. Серия AFG3000 и AFG3000C. Генераторы сигналов произвольной формы. Краткое руководство по эксплуатации».

Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы AFG3151C, AFG3152C

1.    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

3.    ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц.

4.    ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

5.    ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.

6.    ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования.

7.    ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.
