| Номер в госреестре | 63665-16 |
| Наименование СИ | Датчики весоизмерительные |
| Обозначение типа СИ | SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB |
| Изготовитель | "Siemens AG", подразделение "Siemens Sensors and Communication Ltd.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 06.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB (далее-датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта, в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой. Варианты исполнения отличаются габаритными размерами, массой и материалом упругого элемента.

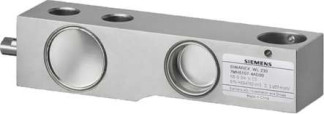

Внешний вид датчиков показан на рисунке 1, 2.
SIWAREX WL230 SB-S SA SIWAREX WL230 BB-S SA
SIWAREX WL260 SP-S SA SIWAREX WL260 SP-S SC
SIWAREX WL260 SP-S AA SIWAREX WL260 SP-S AB
Рисунок 2 - Внешний вид датчиков
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
1. Метрологические и технические характеристики датчиков SIWAREX WL230 SB-S SA.
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещ^), минимальная нагрузка (Етш) и минимальный поверочный интервал (vmin) приведены в таблице 1.
Таблица 1_
| Наименование характеристики | Значение* | |
| Класс точности по ГОСТ 8.631-2013 | С | |
| Максимальное число поверочных интерва- nmax _ Emax /v | 3000 | |
| Максимальная нагрузка, Emax, кг | 500 | 1000, 2000, 5000 |
| Минимальная нагрузка, Emin, кг | 0 | |
| Минимальный поверочный интервал, vmin, кг | Emax /10000 | Emax /15000 |
| Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. | ||
Значение поверочного интервала v, кг..................................................Етах / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 2.
Таблица 2
| Интервалы измерений | Пределы допускаемой погрешности mpe |
| до 500v вкл. | ± 0,35v |
| св. 500v до 2000v вкл. | ± 0,70v |
| св. 2000v | ± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке Cdr, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В.....................................................2,0±0,2%
Значение входного сопротивления датчиков, Ом........................................1000±10
Значение выходного сопротивления датчиков, Ом........................................1004±5
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Етах), габаритные размеры и масса датчиков приведены в таблице 3.
Таблица 3
| Максимальная нагрузка, Етах, кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 500 | 130 | 32 | 32 | 0,8 |
| 1000 | 130 | 32 | 32 | 0,8 |
| 2000 | 130 | 32 | 36 | 1,2 |
| 5000 | 172 | 38 | 44 | 2,06 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
2. Метрологические и технические характеристики датчиков SIWAREX WL230 BB-S SA
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальная нагрузка (Етш) и минимальный поверочный интервал (vm;n) приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение* |
| Класс точности по ГОСТ 8.631-2013 | С |
| Максимальное число поверочных интерва- nmax _ Етах /v | 3000 |
| Максимальная нагрузка, Етах, кг | 10, 20, 50, 100, 200, 350, 500 |
| Минимальная нагрузка, Етщ, кг | 0 |
| Минимальный поверочный интервал, утщ, кг | Етах /15000 |
| Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. | |
Значение поверочного интервала v, кг..................................................Етах / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 5.
| Интервалы измерений | Пределы допускаемой погрешности mpe |
| до 500v вкл. | ± 0,35v |
| св. 500v до 2000v вкл. | ± 0,70v |
| св. 2000v | ± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке Cdr, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В......................................................2,0±0,02
Значение входного сопротивления датчиков, Ом..........................................460±50
Значение выходного сопротивления датчиков, Ом.......................................350±3,5
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Етах), габаритные размеры и масса датчиков приведены в таблице 6.
Таблица 6
| Максимальная нагрузка, Етах, кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 20, 50, 100, 200, 350, 500 | 120 | 39 | 39 | 0,6 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
3. Метрологические и технические характеристики датчиков SIWAREX WL260
SP-S SA
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальная нагрузка (Етш) и минимальный поверочный интервал (vmin) приведены в таблице 7.
Таблица 7_
| Наименование характеристики | Значение* |
| Класс точности по ГОСТ 8.631-2013 | С |
| Максимальное число поверочных интерва- nmax _ Етах /v | 3000 |
| Максимальная нагрузка, Етах, кг | 50, 75, 100, 150, 200 |
| Минимальная нагрузка, Emin, кг | 0 |
| Минимальный поверочный интервал, vmin, кг | Етах /9000 |
| Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. | |
Значение поверочного интервала v, кг..................................................Етах / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 8.
| Интервалы измерений | Пределы допускаемой погрешности mpe |
| до 500v вкл. | ± 0,35v |
| св. 500v до 2000v вкл. | ± 0,70v |
| св. 2000v | ± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке Cdr, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В........................................................2,0±0,2
Значение входного сопротивления датчиков, Ом..........................................430±60
Значение выходного сопротивления датчиков, Ом.........................................351±2
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Етах), габаритные размеры и масса датчиков приведены в таблице 9.
Таблица 9
| Максимальная нагрузка, Етах, кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 50, 75, 100, 150, 200 | 150 | 31 | 38 | 1,087 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
4. Метрологические и технические характеристики датчиков SIWAREX WL260
SP-S SC
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальная нагрузка (Етт) и минимальный поверочный интервал (vm;n) приведены в таблице 10.
Таблица 10
| Наименование характеристики | Значение* | ||
| С3 | С3 MR | C4 MR | |
| Класс точности по ГОСТ 8.631-2013 | С | ||
| Максимальное число поверочных интерва- nmax _ Етах /v | 3000 | 4000 | |
| Максимальная нагрузка, Етах, кг | 10, 20, 50, 100, 200, 300, 400, 500 | 10, 20, 50 | |
| Минимальная нагрузка, Етщ, кг | 0 | ||
| Минимальный поверочный интервал, утш, кг | Етах /10000 | Етах /20000 | Етах /40000 |
| Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. | |||
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 11.
Таблица 11_
| Интервалы измерений | Пределы допускаемой погрешности mpe |
| до 500v вкл. | ± 0,35v |
| св. 500v до 2000v вкл. | ± 0,70v |
| св. 2000v | ± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке Соя, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В........................................................2,0±0,2
Значение входного сопротивления датчиков, Ом:
- для ЕтаХ: 10, 20, 50 кг ...........................................................................380±15
- для Етах: 100, 200, 300, 400, 500 кг.........................................................350±3,5
Значение выходного сопротивления датчиков, Ом.......................................350±3,5
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Етах), габаритные размеры и масса датчиков приведены в таблице 12.
Таблица 12
| Максимальная нагрузка, Етах, кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 10, 20, 50 | 150 | 25 | 40 | 1,25 |
| 100, 200, 300, 400, 500 | 174 | 45 | 64 | 3,14 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
5. Метрологические и технические характеристики датчиков SIWAREX WL260 SP-S AA
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Етах), минимальная нагрузка (Emm) и минимальный поверочный интервал (vm;n) приведены в таблице 13.
Таблица 13
| Наименование характеристики | Значение* | ||
| Класс точности по ГОСТ 8.631-2013 | С | ||
| Максимальное число поверочных интерва- птах _ Етах /v | 3000 | ||
| Максимальная нагрузка, Етах, кг | 0 in 3 | 20, 50 | 100 |
| Минимальная нагрузка, Emin, кг | 0 | ||
| Минимальный поверочный интервал, vmin, кг | Ещах /15000 | Ещах /7500 | Е.пах /12000 |
| Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. | |||
Таблица 14
| Интервалы измерений | Пределы допускаемой погрешности тре |
| до 500у вкл. | ± 0,35у |
| св. 500у до 2000у вкл. | ± 0,70у |
| св. 2000у | ± 1,05у |
Невозврат выходного сигнала при возврате к минимальной нагрузке Сш, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В........................................................2,0±0,2
Значение входного сопротивления датчиков, Ом............................................409±6
Значение выходного сопротивления датчиков, Ом:..........................................350 ±3
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Етах), габаритные размеры и масса датчиков приведены в таблице 15.
Таблица 15
| Максимальная нагрузка, Етах, кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 3, 5, 10, 20, 50, 100 | 150 | 25 | 40 | 0,5 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
6. Метрологические и технические характеристики датчиков SIWAREX WL260
SP-S AB
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (птах), максимальная нагрузка (Етах), минимальная нагрузка (Ет{п) и минимальный поверочный интервал (ут;п) приведены в таблице 13.
Таблица 13
| Наименование характеристики | Значение* |
| Класс точности по ГОСТ 8.631-2013 | С |
| Максимальное число поверочных интерва- птах _ Етах /у | 3000 |
| Максимальная нагрузка, Етах, кг | 50, 75, 100, 150, 200, 300, 500 |
| Минимальная нагрузка, Ет;ш кг | 0 |
| Минимальный поверочный интервал, утщ, кг | Етах /10000 |
| Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. | |
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 14.
Таблица 14
| Интервалы измерений | Пределы допускаемой погрешности mpe |
| до 500v вкл. | ± 0,35v |
| св. 500v до 2000v вкл. | ± 0,70v |
| св. 2000v | ± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке Сш, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В........................................................2,0±0,2
Значение входного сопротивления датчиков, Ом............................................409±6
Значение выходного сопротивления датчиков, Ом:..........................................350 ±3
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Етах), габаритные размеры и масса датчиков приведены в таблице 15.
Таблица 15
| Максимальная нагрузка, Етах, кг | Г абаритные размеры, не более, мм | Масса, кг, не более | ||
| Длина | Ширина | Высота | ||
| 50, 75, 100, 150, 200, 300, 500 | 191 | 76 | 75 | 2,2 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
наносится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика.
1. Датчик с кабелем - 1 шт.
2. Паспорт - 1 экз.
осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013.
Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5 = 0,01 %.
Знак поверки наносится в паспорт.
изложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB
1. ГОСТ Р 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений
массы».
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
