| Номер в госреестре | 63667-16 |
| Наименование СИ | Измерители эталонные удельной электрической проводимости воздуха |
| Обозначение типа СИ | Электропроводность-2Э |
| Изготовитель | ФГБУ "Главная геофизическая обсерватория им.А.И.Воейкова" (ГГО), г.С.-Петербург |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители эталонные удельной электрической проводимости воздуха «Электропроводность-2Э» (далее - измерители) предназначены для измерений удельной электрической проводимости воздуха положительной (X) или отрицательной (X-) полярности.
Конструктивно измеритель выполнен в виде единого измерительного блока. Внутри измерительного блока расположены аспирационный измерительный конденсатор (далее -АИК), плата электрометрического усилителя (ЭМУ), воздушная камера, вентилятор и электронный блок. На лицевую панель блока вынесены разъемы для подключения питания и устройства регистрации, органы управления и индикации.
Принцип действия измерителей основан на протекании тока через измерительный электрод АИК под действием приложенного напряжения на другой электрод при продувании через него исследуемого воздуха и преобразовании этого тока в выходное напряжение с его последующим измерением. Значение выходного напряжения пропорционально измеряемой удельной электрической проводимости соответствующей полярности.
Управление режимом работы измерителя осуществляется вручную, снятия показаний -визуальные.
Внешний вид измерителей с указанием мест нанесения знака утверждения типа и пломбирования (наклеек) приведен на рисунке 1.
типа

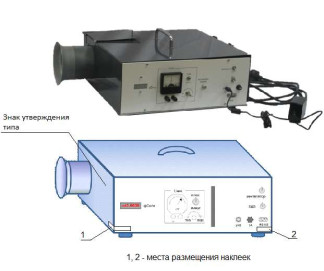

1,2- места размещения наклеек Рисунок 1 - Общий вид измерителя «Электропроводность-2Э» и места размещения наклеек
Измерители имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО установлено в модуле АЦП I-7014D (регистрационный номер 50679 - 12).
Встроенное программное обеспечение представляет собой внутреннюю программу микроконтроллера, предназначенную для обеспечения нормального функционирования преобразователя, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство преобразователей предприятием-изготовителем и недоступна для пользователя.
Автономное программное обеспечение DCON_Utility предназначено для установки на ПЭВМ. Программное обеспечение разработано изготовителем модуля АЦП и является свободным для использования. С его помощью можно осуществлять программное взаимодействие с измерителем, в том числе, проводить корректировку нуля измерителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | I7014 VA24.HEX | DCON |
| Номер версии (идентификационный номер) ПО | A24 | 5.2.3 |
| Цифровой идентификатор ПО | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Версия ПО не ниже указанной в таблице 1.
Уровень защиты ПО от преднамеренного и непреднамеренного вмешательства соответствует уровню «С» по МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик измерителя.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики измерителей
| Наименование характеристики | Значения характеристики |
| Диапазон измерений полярной (положительной или отрицательной) удельной электрической проводимости воздуха, фСмм-1 | от 5 до 40 |
| Пределы допускаемой приведенной* погрешности измерений удельной электрической проводимости воздуха, % | ±5 |
| Номинальная величина напряжения между электродами аспирационного измерительного конденсатора (АИК), В: - в режиме измерения X+ - в режиме измерения X- | 60±0,1 минус 60±0,1 |
| Минимальная скорость потока воздуха во входной трубе АИК, мс-1, не более | 1,2 |
| Максимальная скорость потока воздуха во входной трубе АИК, мс-1, не менее | 1,6 |
| Время установления рабочего режима, мин, не более: - при включении измерителя - при переключении режима измерений с одной полярности на другую | 20 2 |
| Наименование характеристики | Значения характеристики |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | (230+23) |
| Потребляемая мощность, В А, не более | 50 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 500x410x240 |
| Масса, кг, не более | 12 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 15 до 25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 96 до 104 |
| * Погрешность нормирована к верхнему пределу диапазона измерений | |
наносится на боковую стенку измерителя в виде наклейки и на титульный лист руководства по эксплуатации и паспорта измерителя типографским способом.
Комплект поставки измерителей приведен в таблице 3.
Таблица 3 - Комплект поставки измерителей
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| 1. Измеритель эталонный удельной электрической проводимости воздуха «Электропроводность-2Э» в составе: | |||
| 1.1 Измерительный блок | 1 | ||
| 1.2 Блок питания (БП) | GS25A 24-P1J | 1 | |
| 1.3 Шнур сетевого питания (ШСП) | CP-3G | 1 | |
| 2. Руководство по эксплуатации | МАЮВ.416312. 001 РЭ | 1 | |
| 3. Паспорт | МАЮВ.416312. 001 ПС | 1 | |
| 4. Методика поверки | 651-15-41 МП | 1 | |
| 5. ЗИП: - предохранитель ВПТ6-10, 1 А, 250В | 2 | ||
| 6. Оптический диск с программным обеспечением | 1 | ||
| 7. Персональный компьютер (ноутбук) | 1** | Минимальные системные требования: процессор Intel Pentium 4 CPU 2,4 GHz, ОЗУ 1,0 ГБ, HDD 250 ГБ, видеокарта ATI Radeon 9550, ОС Windows XP, Vista или Win7. |
| Наименование | Обозначение | Кол-во, шт. | Примечание |
| 8. Преобразователь интерфейсов RS485/USB | MOXA UPort 1150 | 1** | |
| 9. Кабель интерфейсный COM БВ9Е-БВ9М | XYC016 (1.8м) | 1** | |
| ** - отмеченные позиции поставляются по дополнительному требованию заказчика и могут быть заменены на аналогичные. | |||
осуществляется в соответствии с документом 651-15-41 МП «Инструкция. Измеритель эталонный удельной электрической проводимости воздуха «Электропроводность-2Э». Методика поверки», утвержденным первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 10 декабря 2015 г.
Перечень эталонов, применяемых при поверке:
- государственный первичный эталон единиц объёмной плотности электрического заряда ионизированного воздуха и счётной концентрации аэроионов ГЭТ 177-2010, диапазон измерений полярной (положительной или отрицательной) удельной электрической проводимости воздуха от 5 до 40 фСм-м-1, пределы допускаемой приведенной погрешности измерений удельной электрической проводимости воздуха относительно верхнего предела измерений не более ±2,5 %;
- анемометр типа ТТМ-2/4-06, (Госреестр № 44377-10);
- вольтметр универсальный цифровой В7-34А, (Госреестр № 7982-80);
- секундомер электронный Интеграл С-01, (Госреестр № 44154-10).
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Измерители эталонные удельной электрической проводимости воздуха «Электропроводность-2Э». Руководство по эксплуатации. МАЮВ.416312.001 РЭ.
Нормативные и технические документы, устанавливающие требования к измерителям эталонным удельной электрической проводимости воздуха «Электропроводность-2Э»
Измерители эталонные удельной электрической проводимости воздуха «Электропроводность-2Э». Руководство по эксплуатации. МАЮВ.416312.001 РЭ.
