Весы платформенные для статического взвешивания УВТ4, 63677-16

Назначение

Весы платформенные для статического взвешивания УВТ4 (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.

Описание

Весы имеют модульную конструкцию и состоят из:

-    грузоприемного устройства (далее - ГПУ);

-    весоизмерительного прибора.

ГПУ представляет собой платформу для принятия нагрузки, опирающуюся на четыре аналоговых весоизмерительных тензорезисторных датчика (далее - датчика). В весах используются датчики следующих типов:

-    датчики весоизмерительные тензорезисторные BSA, BSS (Госреестр № 51261-12);

-    датчики весоизмерительные тензорезисторные SQC (Госреестр № 59556-14).

Общий вид весов представлен на рисунке 1.

Сигнальные кабели датчиков через соединительную коробку подключаются к весоизмерительному прибору (далее - индикатор, Т.2.2.2 ГОСТ OIML R 76-1-2011). В весах используются приборы весоизмерительные CI, BI, NT и PDI, модификация CI-2001A, (Госреестр № 50968-12);

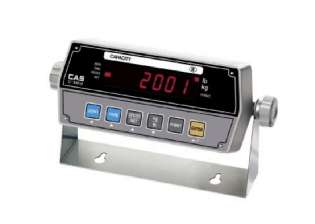

Общий вид индикаторов представлен на рисунке 2.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее индикатора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.

Весы снабжены следующими настраиваемыми устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки на нуль (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки на нуль (T.2.7.2.2);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

Модификации весов имеют следующие обозначения:

УВТ4 - [1] / [2]-[3]

где:

[1]    Максимальная нагрузка Мах, т:

см. Таблицу 2.

[2]    Значение поверочного интервала, кг

см. Таблицу 2.

[3]    Исполнение:

Б - базовое (платформа), П- палетное, Т - пандусное

Знак поверки в виде наклейки наносится на лицевую панель индикатора и/или ГПУ весов и/или свидетельство о поверке. Схема пломбировки для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки представлена на рисунке 3.

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и изменении положения переключателя настройки на печатной плате.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 .............................................................III (средний).

Таблица 2 - Максимальные нагрузка, числа и значения поверочных интервалов весов

Диапазон температуры для ГПУ, C, при использовании датчиков:

-    BSS................................................................................................от минус 20 до плюс 40;

-    BSA, SQC.....................................................................................от минус 10 до плюс 40.

Диапазон температуры для индикатора, оС:............................................от минус 10 до плюс 40.

Параметры электропитания от сети переменного тока (через адаптер):

-    напряжение, В........................................................................................................220 +10%%;

-    частота, Гц...................................................................................................................50±1.

Знак утверждения типа

наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора весов, а также на титульные листы эксплуатационной документации.

Комплектность

Весы................................................................................................................................1 шт.

Паспорт...........................................................................................................................1 экз.

Руководство по эксплуатации весов............................................................................1 экз.

Руководство по эксплуатации индикатора.................................................................1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе 8 «Свидетельство о приемке» паспорта индикатора.

Основные средства поверки: гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Раздел 6 «Работа с весами» документа «Весы платформенные для статического взвешивания УВТ4. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам платформенным для статического взвешивания УВТ4

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-002-55813090-2015 «Весы платформенные для статического взвешивания УВТ4. Технические условия»
