Масс-спектрометры Triple Quad 3500, 63683-16

63683-16
Масс-спектрометры «Triple Quad 3500» предназначены для измерений содержания органических веществ в различных средах.
Карточка СИ
Номер в госреестре 63683-16
Наименование СИ Масс-спектрометры
Обозначение типа СИ Triple Quad 3500
Изготовитель "AB Sciex Pte. Ltd.", Сингапур
Год регистрации 2016
Срок свидетельства 12.04.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Масс-спектрометры «Triple Quad 3500» предназначены для измерений содержания органических веществ в различных средах.

Описание

Масс-спектрометры «Triple Quad 3500» представляют собой тройной квадрупольный масс-спектрометр.

Конструктивно масс-спектрометры «Triple Quad 3500» состоят из источника ионов, трех квадруполей масс-спектрометра, встроенного распределительного клапана и шприцевого насоса и комплектуются дополнительным стендом с форвакуумным насосом и источником сжатого воздуха и азота. Масс-спектрометр снабжен серией квадрупольных фильтров, которые пропускают ионы в зависимости от отношения массы к заряду (m/z).

Принцип работы масс-спектрометров заключается в ионизации компонентов пробы, поступающей из жидкостного хроматографа в масс-спектрометр, разделении ионов и их детектировании. Ионизация компонентов осуществляется c использованием источника ионов Turbo V и подключаемых к нему зондов: TurboIonSpray(ионизация электростатическим распылением) и АРС (химическая ионизация при атмосферном давлении). Поток ионов направляется в ионо-провод QJet, который предназначен для предварительной фокусировки более интенсивного ионного потока, создаваемого источником ионов при прохождении входной апертуры масс-спектрометра. Ионопровод QJet повышает чувствительность системы и обеспечивает стабильность отношения сигнал/шум. В дальнейшем поток ионов поступает в фильтрующий квадру-поль, где ионы разделяются в соответствии с отношением m/z, а затем в реакционную ячейку, где под действием соударений с молекулами азота образуются продукт-ионы, которые перемещаются в третий квадруполь для дополнительного разделения, а затем попадают в детектор. Попадая в детектор, ионы образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов поступивших на детектор. Система обработки регистрирует эти импульсы, преобразует информацию в сигнал, который соответствует интенсивности ионов для конкретного значения m/z, и представляет эту информацию в виде масс-спектра.

Масс-спектрометры разработаны для жидкостной хроматографии и могут использоваться в составе систем высокоэффективной жидкостной хроматографии и капиллярного электрофореза.

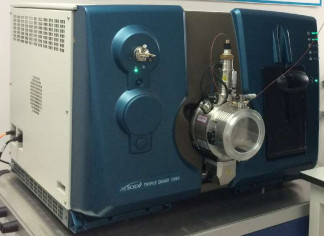

Рисунок 1 - Внешний вид масс-спектрометров «Triple Quad 3500»

Программное обеспечение

Система обработки данных Analyst 1.6.3 и выше позволяет полностью автоматизировать выполнение анализа и осуществляет следующие функции: автоматическую настройку масс-спектрометра, задание и контроль режимных параметров, регистрацию выходных сигналов, обработку экспериментальных данных, включая идентификацию веществ и выдачу протоколов c результатами анализа. Масс-спектрометры имеют «высокий» уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Analyst

Номер версии (идентификационный номер) ПО

1.6.3

не ниже 1.6.Х

Цифровой идентификатор ПО

35DBB3BC1F06BBCA

8A6FF6C213FD8B9D

-

Алгоритм вычисления идентификатора ПО

MD5

-

Таблица 2

Диапазон измерений массовых чисел в режиме тройного квадруполя, а.е.м

от 5 до 2000

Чувствительность в режиме MRM и положительной ионизации электростатическим распылением (ESI) при инжекции 2 пг резерпина (m/z 609,3) на колонку, отношение сигнал/шум не менее

6000:1

Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала (площади пика) при вводе пробы через хроматограф, %

5

Параметры электрического питания: напряжение переменного тока, В

220±22

Потребляемая мощность, включая форвакуумный насос, Вт, не более

2200

Масса, кг, не более

130

Г абаритные размеры, мм, не более

590х790х790

Условия эксплуатации

-    температура окружающей среды, °С

-    относительная влажность, %

от плюс 15 до плюс 30 от 20 до 80

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений

Таблица 3

Масс-спектрометр «Triple Quad 3500»

1шт.

Форвакуумный насос

1шт.

Система жидкостной хроматографии с емкостями для отходов и необходимыми трубопроводами

1 шт. (тип хроматографа - по заказу)

Стенд масс-спектрометра

по заказу

Контейнер вспомогательных устройств

по заказу

Источник бесперебойного питания

по заказу

Персональный компьютер и монитор

1

Программное обеспечение Analyst

1

Выпускной резервуар

по заказу

Руководство по эксплуатации на русском языке

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 63683-16 «Инструкция. Масс-спектрометры «Triple Quad 3500». Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» «22» июля 2015 г. и входящему в комплект поставки.

Основные средства поверки:

- контрольный раствор резерпина (Фармакопейная статья - Государственный стандарт качества лекарственного средства № 423267-96).

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к масс-спектрометрам «Triple Quad 3500»

1.    ГОСТ 15624-75 Масс-спектрометры. Термины и определения.

2.    Техническая документация фирмы-изготовителя «AB Sciex Pte. Ltd.», Сингапур.

Зарегистрировано поверок 13
Поверителей 3
Актуальность данных 07.11.2024
