Стенды балансировочные STEP, TECO, 63685-16

Назначение

Стенды балансировочные серий STEP, TECO (далее - стенды) предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.

Описание

Принцип действия стендов основан на вычислении величины неуравновешенной массы и угла установки корректирующей массы из величин сил, которые действуют на вал стенда при вращении колеса. Величины этих сил измеряются с помощью пьезометрических датчиков, установленных в специальных опорах вала балансировочного стенда. Произведение неуравновешенной массы на эксцентриситет этой массы определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка).

Измерение углового положения при размещении корректирующих масс на диске колеса производится с помощью электронно-оптических датчиков. Измерение смещения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной линейки или автоматически, в зависимости от модели стенда.

Обработка сигналов от датчиков проводится в микропроцессорном блоке обработки измерительной информации. Обработанные результаты измерений отображаются на жидкокристаллических показывающих устройствах или на экране компьютерного монитора.

Стенды конструктивно состоят из следующих основных частей - станины, в которой размещены: балансировочный блок, двигатель электропривода и блок обработки измерительной информации с одним из возможных видов устройства отображения информации. К станине крепится защитный кожух.

Колесо при проведении процесса балансировки закрепляется на валу стенда с помощью прижимного фланца и гайки. Остановка вращения колеса после завершения измерительного цикла проводится тормозными приспособлениями автоматически.

Стенды могут быть оснащены автоматическим устройством для измерения и ввода параметров колеса и его расположения в пространстве.

Стенды балансировочные серий STEP, TECO выпускаются следующих моделях:

-    STEP 3, STEP 4, STEP 4 A, STEP 6, TECO 60, TECO 600, TECO 62, TECO 66, TECO 660, TECO 670, TECO 68, TECO 680, TECO 67 PLUS, TECO 660, PLUS, TECO 670, PLUS, TECO 68 PLUS, TECO 680 PLUS, TECO 710, TECO 730, TECO 750 - предназначенные для балансировки колес легковых автомобилей и мотоциклов;

-    TECO 91, TECO 93, TECO 94 - предназначены для балансировки колес легковых автомобилей и мотоциклов и грузовых автомобилей.

Стенды балансировочные моделей TECO 91, TECO 93, TECO 94 оснащены пневмомеханическими подъемными приспособление для установки балансируемого колеса на вал стенда.

К обозначению стендов балансировочных в зависимости от конструкции добавляются следующие индексы, определяющие их особенности:

Таблица 1

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стенда.

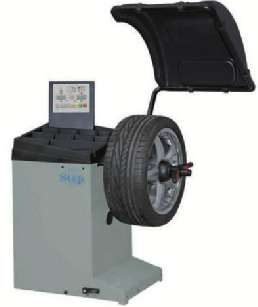

Общий вид стендов балансировочных серий STEP, TECO представлен на рисунке 1.

Таблица 2

TECO 67 PLUS

TECO 91 TECO 93

TECO 750

TECO 94

Модель

Диаметр обода балансируемого колеса, мм -для легковых автотранспортных средств и мотоциклов:

-для грузовых автотранспортных средств:

254 - 711

254 - 813

203 - 508 305 - 711

178 - 762 305 - 762

Ширина обода балансируемого колеса, мм: -для легковых автотранспортных средств и мотоциклов

-для грузовых автотранспортных средств

38 - 508

38 - 406 102 - 508

38 - 508 102 - 559

Диапазоны измерений величины неуравновешенной массы дисбаланса, г:

-для легковых автотранспортных средств и мотоциклов

0 - 999

0 - 999 0 - 1990

-для грузовых автотранспортных средств

Пределы допускаемой относительной погрешности измерений величины неуравновешенной массы дисбаланса, %

-для легковых автотранспортных средств и мотоциклов:

-    в диапазоне от 0 до 100 г включ.

-    в диапазоне св. 100 до 255 г включ.

-для грузовых автотранспортных средств:

-    в диапазоне от 100 до 1990 г включ.

Диапазон измерений угла установки корректирующей массы, .._

Пределы допускаемой абсолютной погрешности измерений угла установки корректирующей массы, .°_

±3

±5

±3

±5

±8

0 - 360

Знак утверждения типа

наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    стенд балансировочный;

-    комплект зажимных и установочных приспособлений и принадлежностей;

-    руководство по эксплуатации.

Поверка

осуществляется по документу МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».

Знак поверки наносится на свидетельство о поверке.

Перечень основных средств поверки (эталонов):

-    весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка 2,0 кг, класс точности - высокий;

-    ротор контрольный;

-    линейка измерительная металлическая (0 - 500) мм, ПГ±0,2 мм, ГОСТ 427-75.

Сведения о методах измерений

Методика измерений приведена в документе «Стенды балансировочные серий STEP, TECO. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к стендам балансировочным серий STEP, TECO

1    ГОСТ 20076-2007 «Вибрация. Станки балансировочные. Характеристики и методы

их проверки».

2    ГОСТ 19534-74 «Балансировка вращающихся тел. Термины».

3    Техническая документация «Teco S.r.l.», Италия.
