Государственный реестр средств измерений

Твердомеры универсальные 9150 LKV, 8187.5 LKV, 63691-16

63691-16
Твердомеры универсальные 9150 LKV, 8187.5 LKV (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Документы
Карточка СИ
Номер в госреестре 63691-16
Наименование СИ Твердомеры универсальные
Обозначение типа СИ 9150 LKV, 8187.5 LKV
Изготовитель "Indentec hardness testing machines limited", Великобритания
Год регистрации 2016
Срок свидетельства 12.04.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Твердомеры универсальные 9150 LKV, 8187.5 LKV (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан:

-    для шкал Роквелла - на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

-    для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

-    для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры отличаются шкалами и диапазоном прикладываемых нагрузок. Твердомеры могут быть оснащены видеокамерой и персональным компьютером, программное обеспечение которого позволяет автоматически находить отпечаток и определять значение твердости.

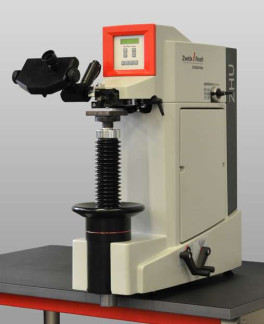

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записи, хранения и статистической обработки результатов измерений. Внешнее ПО для персонального компьютера поддерживает все функции встроенного ПО в расширенном варианте и дополнительно позволяет автоматически распознавать отпечаток, измерять длины диагоналей и вычислять значение твердости.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Встроенное ПО

Внешнее ПО

Идентификационные данные (признаки)

Значение для твердомеров

Значение для твердомеров 9150 LKV, 8187.5 LKV

9150 LKV

8187.5 LKV

Идентификационное наименование ПО

9150 LKV

8187.5 LKV

ZH^.HD

Номер версии

(идентификационный номер) ПО

5а1247

59aebl

v 7.0.369 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Испытательные нагрузки для шкал Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.

Таблица 2

Шкала Роквелла

Нагрузки, Н

Пределы допускаемой относительной погрешности, %

основная

предварительная

предварительной

нагрузки

основных

нагрузок

HRA

588,4

98,07

±2,0

±0,5

HRB

980,7

HRC

1471

Диапазоны измерений твердости для шкал Роквелла и соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.

Таблица 3

Шкала Роквелла

Диапазон измерений твёрдости

Пределы допускаемых абсолютных погрешностей твердомеров

HRA

от 70 HRA до 93 HRA

±1,2 HRA

HRB

от 25 HRB до 80 HRB

±3,0 HRB

от 80 HRB до 100 HRB

±2,0 HRB

HRC

от 20 HRC до 35 HRC

±2,0 HRC

от 35 HRC до 55 HRC

±1,5 HRC

от 55 HRC до 70 HRC

±1,0 HRC

Испытательные нагрузки по шкалам Виккерса, Н:

-    для твердомеров 9150 LKV.................................................29,42; 49,03; 98,07; 196,1; 294,2;

-    для твердомеров 8187.5 LKV..............................................29,42; 49,03; 98,07; 294,3; 980,7.

Допустимое отклонение испытательной нагрузки, %.........................................................±1,0.

Диапазон измерений твердости по шкалам Виккерса (HV),..............................от 50 до 1500.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Виккерса

приведены в таблице 4.

Таблица 4

Обозначение шкалы твёрдости

Интервалы измерений твёрдости HV

100±

50

200±

50

300±

50

400±

50

500±

50

600±

50

700±

50

800±

50

900± 1225± 50 275

Пределы допускаемой абсолютной погрешности твердомеров, HV

(±)

HV 3

4,5

7,5

10,5

13,5

22

26

30

34

40

60

HV 5

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

38

60

HV 10

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

28,5

45

HV 20

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

28,5

30

HV 30

4,5

7,5

7

9

11

13

15

17

19

30

HV 100

4,5

7,5

7

9

11

13

15

17

19

30

Примечание: шкала HV 20 используется только в твердомерах 9150 LKV, шкала HV 100 используется только в твердомерах 8187.5 LKV

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW:

-    для твердомеров 9150LKV, 8187.5 LKV:

HBW 1/10 (нагрузка 98 Н);.......................от 39 до 200;

HBW 1/30 (нагрузка 294 Н);.....................от 95 до 650;

-    для твердомеров 8187.5 LKV:

HBW 2,5/62,5 (нагрузка 613 Н)................................от 32 до 218;

HBW 2,5/187,5 (нагрузка 1839 Н).............................от 95 до 650.

Пределы допускаемой относительной погрешности нагрузок, %.................................±1,0.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 5.

Таблица 5

Обозначение шкал измерения твёрдости

Интервалы измерения твёрдости, HBW

50

±25

100

±25

200

±50

300

±50

400

±50

550

±100

Пределы допускаемой абсолютной погрешности твердомеров,

HBW, (±)

HBW 1/10; HBW 2,5/62,5

2,2

3,7

7,5

-

-

-

HBW 1/30; HBW 2,5/187,5

-

3,7

7,5

10,5

13,5

18

Примечание: шкалы HBW 2,5/62,5, H 8187.5 LKV

3W 2,5/187,5 используется только в твердомерах

Рабочие условия применения:

-    температура окружающего воздуха ,оС........................................................от 10 до 35;

-    относительная влажность окружающего воздуха, %, не более.................................80.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В..............220±22.

-    длина.................................................................................................................................292;

-    ширина ............................................................................................................................700;

-    высота................................................................................................................................782.

Масса, кг, не более............................................................................................................120.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер 9150 LKV или 8187.5 LKV (по заказу)..........................................................1 шт.;

объектив..................................................................................................................................1 шт.;

ручная измерительная система с окуляром (по заказу)...............................................1 шт.;

персональный компьютер (по заказу)...........................................................................1 шт.;

видеокамера (по заказу).................................................................................................1 шт.;

внешнее программное обеспечение ZH^.HD (по заказу).............................................1 шт.;

руководство по эксплуатации INDENTEC 9150 LKV, 8187.5 LKV - 01 РЭ...............1 экз.;

руководство по эксплуатации INDENTEC ZH^.HD - 01 РЭ (по заказу)......................1 экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:

-    (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRB; (83±3) HRA;

-    (450±75) HV; (800±50) HV;

-    (100±25) HBW; (200±50) HBW; (400±50) HBW.

Знак поверки наносится на боковую панель твердомеров.

Сведения о методах измерений

Твердомеры универсальные 9150 LKV, 8187.5 LKV. Руководство по эксплуатации. INDENTEC 9150 LKV, 8187.5 LKV - 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам универсальным 9150 LKV, 8187.5 LKV

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

6    ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

7    ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»

8    ГОСТ 8.064-94 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

9    Техническая документация изготовителя.
