| Номер в госреестре | 63692-16 |
| Наименование СИ | Трансмиттеры |
| Обозначение типа СИ | 991 |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансмиттеры 991 (далее - трансмиттеры) предназначены для осуществления приема и усиления сигнала, пропорционального осевому перемещению от преобразователей перемещения токовихревых и преобразования его в пропорциональный электрический сигнал, используемый в составе установки разделения воздуха PL4HN в г. Тольятти.
Трансмиттеры 991 предназначены для обработки сигналов, поступающих от преобразователей перемещения токовихревых серии 3300.
Принцип действия трансмиттеров основан на усилении и преобразовании сигнала измерительной информации, поступающего от преобразователя, в унифицированный сигнал 4-20 мА.

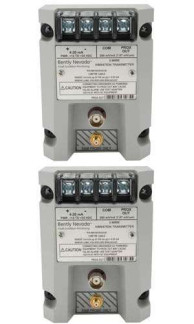

Внешний вид трансмиттера 991, приведен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерения осевого перемещения, мм | от 0,25 до 1,65 |
| Номинальное значение коэффициента преобразования, В/мм | 7,87 |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ±6,5 |
| Пределы допускаемой основной относительной погрешности преобразования^ | ±1,5 |
| Нормальная область значений температур, °С | 20±5 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % | ±0,2 |
| Напряжение питания постоянного тока, В | от 12 до 35 |
| Потребляемая мощность, Вт | 0,82 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от минус 35 до 85 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 101х74х54 |
| Масса, г, не более | 430 |
наносится на титульный лист паспорта типографским способом.
Трансмиттер 991 Соединительный кабель Паспорт
9 шт. 9 шт. 9 экз. 1 экз.
Методика поверки Поверка
осуществляется в соответствии с документом МП 63692-16 «Трансмиттеры 991. Методика поверки», утвержденным ФГУП «ВНИИМС» 09.11.2015 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12);
- мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Знак поверки (наклейка) наносится на боковую сторону трансмиттера вибрационного.
приведены в соответствующем разделе паспорта на трансмиттер 991.
Нормативные и технические документы, устанавливающие требования к трансмиттерам 991
Техническая документация фирмы «Bently Nevada, Inc.», США.
