| Номер в госреестре | 63702-16 |
| Наименование СИ | Стенды балансировочные |
| Обозначение типа СИ | BRAVOLINE B40, BRAVOLINE B45, BRAVOLINE B45 AD, BRAVOLINE B50, B115, B115 MOB, B115 TILT, B215, B215A, B215 Evo, B225, B225A, B225C Evo Pro, B225 Evo, B225 Evo Pro, B235, B235C Evo, B235 Evo, B245, B245C, B325, B325A, B325C Evo, B325 Evo, B335, B335C Evo |
| Изготовитель | "SIMPESFAIP S.p.A.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 12.04.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Стенды балансировочные моделей BRAVOLINE B40, BRAVOLINE B45, BRAVOLINE B45 AD, BRAVOLINE B50, B 115, B 115 MOB, B 115 TILT, B 215 A, B215, B 225 A, B225, B 215 Evo, B 225 Evo, B 225 Evo Pro, B 225 C Evo Pro, B 325, B 325 A, B 325 Evo, B 325 C Evo, B 235, B 235 Evo, B 235 C Evo, B 335, B 335 Evo, B 335 C Evo, B 245, B 245 C, B 345, B 345 C, B540 C, B 650, B 675, B700 (далее - стенды), предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.
Принцип действия стендов основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Стенды балансировочные моделей BRAVOLINE B40, BRAVOLINE B45, BRAVOLINE B45 AD, BRAVOLINE B50, B 115, B 115 MOB, B 115 TILT, B 215 A, B215, B 225 A, B225, B 215 Evo, B 225 Evo, B 225 Evo Pro, B 225 C Evo Pro, B 325, B 325 A, B 325 Evo, B 325 C Evo,
B 235, B 235 Evo, B 235 C Evo, B 335, B 335 Evo, B 335 C Evo, B 245, B 245 C, B 345, B 345 C, B540 C предназначены для балансировки колес легковых автомобилей и микроавтобусов.
Стенды балансировочные моделей B 600, B 650, B 675, B700 предназначены для балансировки колес грузовых автомобилей.
Выпускаемые модели отличаются дизайном, типом применяемого устройства вывода и отображения информации, а также диапазоном и погрешностью измерений величины неуравновешенной массы дисбаланса.
Индекс в конце наименования модели означает следующее:
Таблица 1_
| Индекс | Конструктивные особенности |
| C | Стенд оснащён автоматическим зажимным устройством |
| EVO | Рестайлинговая версия предыдущей модели |
| TILT | Мобильная версия с наклонным валом |
| MOB | Мобильная версия с боковым движением |
| PRO | Версия с автоматическим вводом данных и автоматическим тормозом |
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стендов.

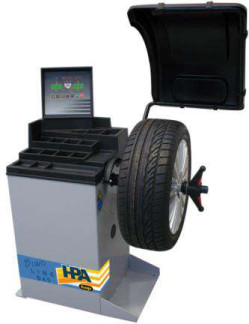

Общий вид стендов балансировочных представлен на рисунках 1 - 15
Рисунок 6 - Стенды балансировочные B 335,
B 335 Evo, B 335 C Evo
Таблица 2
| Наименование характеристики | Значение характеристики | ||||||
| Модель | BRAVOLINE B40, BRAVOLINE B45 | BRAVOLINE B45 AD / BRAVOLINE B50 | B 115, B 115 TILT | B 115 MOB | B 215, B 215 A, B 225, B 225 A | B 215 EVO, B 225 EVO | B 225 EVO PRO, B 225 C EVO PRO |
| Диаметр обода балансируемого колеса, мм | 25 - 889 | 254 - 660 | 25 - 585 | 254 - 711 | |||
| Ширина обода балансируемого колеса, мм | 38 - 508 | ||||||
| Диапазоны измерений величины неуравновешенной массы дисбаланса, г | 0 - 999 | ||||||
| Пределы допускаемой относительной погрешности измерений величины неуравновешенной массы дисбаланса, % - для колес легковых автомото-транспортных средств: - в диапазоне от 0 до 100 г включ. - в диапазоне св. 100 до 999 г включ. | ±3 ±5 | ||||||
| Диапазон измерений угла установки корректирующей массы, ..,° | 0 - 360 | ||||||
| Пределы допускаемой абсолютной погрешности измерений угла установки корректирующей массы, . ° | ±3 | ||||||
| Габаритные размеры (ДхШ*В), мм, не более | 1625x1217x1280 | 870x580x945 | 863x509x454 | 1299x1117x1549 | 1292x1073x1669 | ||
| Максимальная масса балансируемого колеса, кг | 70 | 65 | 75 | ||||
| Наименование характеристики | Значение характеристики | ||||||
| Модель | BRAVOLINE B40, BRAVOLINE B45 | BRAVOLINE B45 AD / BRAVOLINE B50 | B 115, B 115 TILT | B 115 MOB | B 215, B 215 A, B 225, B 225 A | B 215 EVO, B 225 EVO | B 225 EVO PRO, B 225 C EVO PRO |
| Масса стенда, кг, не более | 99 | 100 / 99 | 80 | 104 | 114 | ||
| Напряжение питания, В | 220+10% 220-15% | ||||||
| Частота питающей сети, Гц | 50±1 | ||||||
| Рабочий диапазон температур, °С | от 0 до плюс 50 | ||||||
Таблицы 3
| Наименование характеристики | Значение характеристики | ||||||
| Модель | B 325, B 325 A | B 325 EVO, 325 C EVO | B 235 | B 235 EVO, B 235 C EVO, B 335 EVO, B 335 C EVO | B 335 | B 245, B 245 C/B 345, B 345 C | B 540 C |
| Диаметр обода балансируемого колеса, мм | 254 - 711 | 254 - 813 | |||||
| Ширина обода балансируемого колеса, мм | 38 - 508 | ||||||
| Диапазоны измерений величины неуравновешенной массы дисбаланса, г | 0 - 999 | ||||||
| Пределы допускаемой относительной погрешности измерений величины неуравновешенной массы дисбаланса, % - для колес легковых автомото-транспортных средств: - в диапазоне от 0 до 100 г включ. - в диапазоне св. 100 до 999 г включ. | ±3 ±5 | ||||||
| Наименование характеристики | Значение характеристики | ||||||
| Модель | B 325, B 325 A | B 325 EVO, 325 C EVO | B 235 | B 235 EVO, B 235 C EVO, B 335 EVO, B 335 C EVO | B 335 | B 245, B 245 C/B 345, B 345 C | B 540 C |
| Диапазон измерений угла установки корректирующей массы, .. | 0 - 360 | ||||||
| Пределы допускаемой абсолютной погрешности измерений угла установки корректирующей массы, . ° | ±3 | ||||||
| Габаритные размеры (ДхШ*В), мм, не более | 1299x1117x1549 | 1292x1073x 1669 | 1605x1165x 1650 | 1597x1122x1669 | 1605x1165x 1650 | 1500x984x18 60 | 1616x984x 1860 |
| Максимальная масса балансируемого колеса, кг | 75 | ||||||
| Масса стенда, кг, не более | 97 | 107 | 230 240/250 | 240 | 190 / 195 | 246 | |
| Напряжение питания, В | 220+10% 220-15% | ||||||
| Частота питающей сети, Гц | 50±1 | ||||||
| Рабочий диапазон температур, °С | от 0 до плюс 50 | ||||||
Таблицы 4
| Наименование характеристики | Значение характеристики | ||
| Модель | B 600, B 650 | B 675 | B 700 |
| Диаметр обода балансируемого колеса, мм: - для колес легковых автотранспортных средств - для колес грузовых автотранспортных средств | 203 - 508 305 - 711 | 178 - 762 305 - 762 | 178 - 762 305 - 762 |
| Ширина обода балансируемого колеса, мм: - для колес легковых автотранспортных средств - для колес грузовых автотранспортных средств | 38 - 406 102 - 508 | 38 - 559 102 - 559 | 38 - 508 102 - 559 |
| Диапазоны измерений величины неуравновешенной массы дисбаланса, г: - для колес легковых автотранспортных средств - для колес грузовых автотранспортных средств | 0 - 999 0 - 1990 | ||
| Наименование характеристики | Значение характеристики | ||
| Модель | B 600, B 650 | B 675 | B 700 |
| Пределы допускаемой относительной погрешности измерений величины неуравновешенной массы дисбаланса, % - для колес легковых автомототранспортных средств: - в диапазоне от 0 до 100 г включ. - в диапазоне св. 100 до 999 г включ. - для колес грузовых автотранспортных средств: - в диапазоне св. 100 до 1990 г включ. | ±3 ±5 ±8 | ||
| Диапазон измерений угла установки корректирующей массы, ..,° | 0 - 360 | ||
| Пределы допускаемой абсолютной погрешности измерений угла установки корректирующей массы, . ° | ±3 | ||
| Г абаритные размеры (ДхШ*В), мм, не более | 1300x600x985 | 2510x1100x1110 | 2510x1100x1110 |
| Максимальная масса балансируемого колеса, кг | 150 | 200 | 200 |
| Масса стенда, кг, не более | 180 | 255 | 275 |
| Напряжение питания, В | 220+10% 220-15% | ||
| Частота питающей сети, Гц | 50±1 | ||
| Рабочий диапазон температур, °С | от 0 до плюс 50 | ||
наносится на корпус стендов методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- стенд балансировочный;
- комплект зажимных и установочных приспособлений и принадлежностей;
- руководство по эксплуатации.
осуществляется по документу МИ 2977-06 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов):
- весы неавтоматического действия по ГОСТ OIML R 76-1-2011, максимальная нагрузка 2,0 кг, класс точности - высокий;
- ротор контрольный;
- линейка измерительная металлическая (0 - 500) мм, ПГ±0,2 мм, ГОСТ 427-75.
Методика измерений приведена в документе «Стенды балансировочные моделей BRAVOLINE B40, BRAVOLINE B45, BRAVOLINE B45 AD, BRAVOLINE B50, B 115, B 115 MOB, B 115 TILT, B 215 A, B215, B 225 A, B225, B 215 Evo, B 225 Evo, B 225 Evo Pro, B 225 C Evo Pro, B 325, B 325 A, B 325 Evo, B 325 C Evo, B 235, B 235 Evo, B 235 C Evo, B 335, B 335 Evo, B 335 C Evo, B 245, B 245 C, B 345, B 345 C, B540 C, B 650, B 675, B700. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к стендам балансировочным моделей BRAVOLINE B40, BRAVOLINE B45, BRAVOLINE B45 AD, BRAVOLINE B50, B 115, B 115 MOB, B 115 TILT, B 215 A, B215, B 225 A, B225, B 215 Evo, B 225 Evo, B 225 Evo Pro, B 225 C Evo Pro, B 325, B 325 A, B 325 Evo, B 325 C Evo, B 235, B 235 Evo, B 235 C Evo, B 335, B 335 Evo, B 335 C Evo, B 245, B 245 C, B 345, B 345 C, B540 C, B 650, B 675, B700
1. ГОСТ 20076-2007 «Вибрация. Станки балансировочные. Характеристики и методы их проверки».
2. ГОСТ 19534-74 «Балансировка вращающихся тел. Термины».
3. Техническая документация «SIMPESFAIP S.p.A.», Италия.
