Государственный реестр средств измерений

Манометры дифференциальные 109UE-10-(FTU)O, 63712-16

63712-16

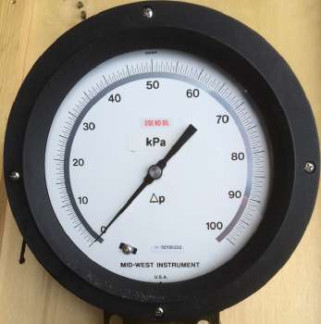

Манометры дифференциальные 109UE-10-(FTU)O (далее по тексту - манометры) предназначены для измерений разности давлений газа в составе установки разделения воздуха PL4HN г. Тольятти.
Карточка СИ
Номер в госреестре 63712-16
Наименование СИ Манометры дифференциальные
Обозначение типа СИ 109UE-10-(FTU)O
Изготовитель "Mid-West Instrument", США
Год регистрации 2016
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Манометры дифференциальные 109UE-10-(FTU)O (далее по тексту - манометры) предназначены для измерений разности давлений газа в составе установки разделения воздуха PL4HN г. Тольятти.

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве упругого элемента используется трубка Бурдона.

Одним концом трубка соединена с входным штуцером манометра, который является присоединительным элементом к измеряемой среде, а второй конец запаян. Под воздействием давления среды запаянный конец трубки Бурдона перемещается. Величина этого перемещения пропорциональна величине давления.

Корпус манометров изготовлен из латуни. Внутренние детали изготовлены из медного сплава.

Технические характеристики

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон измерений разности давлений, кПа

от 0 до 100

Пределы основной допускаемой приведенной погрешности измерения давления (при температуре 20±5 °С), %

± 1

Вариация, %

1

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C

± 0,5

Рабочие условия измерений:

- температура окружающей среды, °С

от минус 40 до плюс 93

Диаметр, мм, не более

152,4

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус прибора методом наклейки.

Комплектность

Манометр дифференциальный 109UE-10-(FTU)O    5 шт.

Паспорт    5 экз.

Поверка

осуществляется по документу МП 63712-16 «Манометры дифференциальные 109UE-10-(FTU)O. Методика поверки», утвержденному ФГУП «ВНИИМС 30.11.2015 г.

Основные средства поверки:

- манометр избыточного давления грузопоршневой МП-2,5 2-го разряда (Госреестр № 17973-98).

Знак поверки наносится на защитное стекло циферблата манометра и в паспорт и (или) на свидетельство о поверке.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на манометр дифференциальный 109UE-10-(FTU)O.

Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным 109UE-10-(FTU)O

ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия». ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация фирмы-изготовителя.

63712-16
Номер в ГРСИ РФ:
63712-16
Производитель / заявитель:
"Mid-West Instrument", США
Год регистрации:
2016
