| Номер в госреестре | 63713-16 |
| Наименование СИ | Мерники металлические технические 1-го класса |
| Обозначение типа СИ | ММВ-75У |
| Изготовитель | ОАО "Уржумский спиртоводочный завод", г.Уржум |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мерники металлические технические 1-го класса ММВ-75У предназначены для измерений объемного количества жидкости (спирта и водно-спиртовых растворов) методом слива или налива.
Мерники металлические технические 1-го класса ММВ-75У представляют собой вертикальный сосуд цилиндрической формы с коническим днищем и съемной плоской крышей. В крышке имеются круглое смотровое окно и лючок с воздушником. На корпусе мерника расположены три пробно-спускных крана для отбора проб, и четыре смотровых окна со шкальными пластинами. Внутри корпуса имеется переливная и наливная труба для донного залива спирта. Во время заполнения мерника все пробно-спускные краны и кран сливной трубы должны быть закрыты.
После заполнения мерника должна быть сделана выдержка спирта в спокойном состоянии не менее трех минут. Для снятия завихрения спирта во время его слива, к днищу мерника с внутренней стороны приварены ребра.
Корпус мерника имеет три регулируемых опоры, необходимые для установки мерника по уровню, установка мерника по уровню проверяется расположенным на корпусе мерника отвесом.
Для защиты от несанкционированного доступа на шкальных пластинах и крышке горловины устанавливаются пломбы с оттиском клейм.

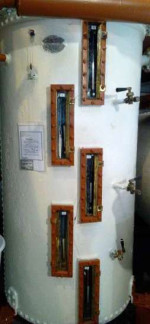

Общий вид мерников представлен на рисунке 1.
Таблица 1
| Обозначе ние мерника | Завод ской номер | Номинальная вместимость, 3 дм | Пределы допускаемой основной относительной погрешности при 20 °С, % | Г абаритные размеры, мм, не более | |
| диаметр | высота | ||||
| ММВ-75У | 1 | 760 | ± 0,2 % | 800 | 1650 |
| ММВ-75У | 2 | 728 | ± 0,2 % | 800 | 1650 |
| ММВ-75У | 3 | 715 | ± 0,2 % | 800 | 1650 |
| ММВ-75У | 4 | 751 | ± 0,2 % | 800 | 1650 |
| ММВ-75У | 7 | 730 | ± 0,2 % | 800 | 1650 |
| ММВ-75У | 11 | 745 | ± 0,2 % | 800 | 1650 |
| ММВ-75У | 12 | 745 | ± 0,2 % | 800 | 1650 |
Класс мерников 1.
Условия эксплуатации:
- температура окружающего воздуха от плюс 10 до плюс 30 °С;
- относительная влажность от 30 до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).
наносится на маркировочную табличку мерника методом лазерной гравировки и на титульный лист паспорта (штемпельной краской).
- мерник металлический технический 1-го класса - 1 шт.
- паспорт - 1 шт.
осуществляется в соответствии с документом ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Перечень эталонов, применяемых при поверке:
- эталонные мерники 1-го разряда: М1р-5-01, М1р-10-01, М1р-100-01;
- эталонные стеклянные колбы 1-го класса точности номинальной вместимостью 0,1,
0,25, 0,5, 1 дм3;
- эталонная пипетка на полный слив вместимостью 0,010 дм .
Производственный технологический регламент на производство водок и ликероводочных изделий ПТР 10-12292-99 (с изменениями № 1, № 2, № 3).
Инструкция Минпищепрома СССР от 25.09.1985 «Инструкция по приемке, хранению, отпуску, транспортированию и учету этилового спирта».
Мерник металлический технический ММВ. Паспорт.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса ММВ-75У
ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки». ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
| Зарегистрировано поверок | 46 |
| Поверителей | 1 |
| Актуальность данных | 23.09.2024 |
