Измерители параметров электроизоляции ТМ-2501, 63717-16

Назначение

Измерители параметров электроизоляции TM-2501 (далее по тексту - измерители) предназначены для:

-    измерения действующего значения напряжения постоянного и переменного тока;

-    измерения сопротивления электроизоляции постоянным испытательным напряжением;

-    измерения электрического сопротивления защитных проводников.

Описание

Принцип действия измерителей заключается в преобразовании входного аналогового сигнала с помощью быстродействующего аналого-цифрового преобразователя, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.

Измерители так же используются для вычисления силы тока утечки через электроизоляцию и вычисления коэффициента абсорбции и поляризации.

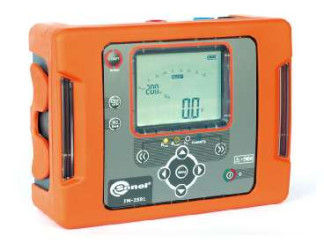

Измерители представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. На передней панели измерителей расположены клавиши управления функциями измерителей, жидкокристаллический цифровой дисплей. На верхней панели измерителей расположены гнезда для подключения соединительных проводов. На боковой панели измерителей расположены разъемы для подключения кабеля последовательного интерфейса USB и внешнего зарядного устройства. Внешний вид измерителей и место нанесения знака поверки представлены на рисунке 1. Места пломбирования представлены на рисунке 2.

Питание измерителей обеспечивается внешним зарядным устройством, работающим от сети переменного тока 220-230 В, внешней аккумуляторной батареей 12 В или встроенными никелево-магниевыми аккумуляторными батареями SONEL 9,6 В с возможностью подзарядки.

Измерители имеют следующие функциональные возможности:

-    автоматический выбор диапазона измерения;

-    автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF);

-    хранение результатов измерений и способность передать сохраненные данные в компьютер;

-    сигнализация разряда элементов питания.

-• --- V

Рисунок 2 - Места пломбирования TM-2501

Ш ■ ' I

KUifl    II

«I

• •    • • W

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) представлены в таблице 1.

Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего ПО, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.

Таблица 1 - Характеристики ПО измерителей

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики измерителей представлены в таблицах 2-3.

Таблица 2 - Метрологические характеристики измерителей

Пределы допускаемой абсолютной погрешности изме-_рений_

Диапазоны

измерений

Характеристика

Разрешение

±(0,03 ±(0,03-^воизм + 20 ±(0,03-ЯВОизм + 20 ±(0,03-^воизм + 20 ±(0,03-^оизм + 20 ±(0,03-^Оизм + 20 ±(0,03

от 0 до 999,9 кОм от 1,000 до 9,999 МОм от 10,00 до 99,99 МОм от 100,0 до 999,9 МОм от 1,000 до 9,999 ГОм от 10,00 до 99,99 ГОм от 100,0 до 999,9 ГОм

0,1 кОм 0,001 МОм 0,01 МОм 0,1 МОм 0,001 ГОм 0,01 ГОм 0,1 ГОм

R

+ 20 е.м.р

ВОизм

е. м. р е. м. р е. м. р е. м. р е. м. р е. м. р

Сопротивление

электроизоляции

R

+ 20

КОизм

±(0,02

±(0,02

±(0,04

е.м.р.)

е.м.р.)

е.м.р.)

от 0 до 19,99 Ом от 20 до 199,9 Ом от 200 до 999 Ом

0,01 Ом 0,1 Ом 1 Ом

Сопротивление защитных проводников

Примечания

1    иизм - измеренное значение напряжения постоянного и переменного тока;

2    ^18Омин - измеренное значение сопротивления электроизоляции;

3    ^Сштизм - измеренное значение сопротивления защитных проводников;

4    е. м. р. - единица младшего разряда.

Начало диапазона измерения сопротивления электроизоляции (согласно ГОСТ IEC 61557-2-2013):

-^БОмин = 100 кОм.

Конец диапазона измерения сопротивления электроизоляции (согласно ГОСТ ШС 61557-2-2013), варьируется в зависимости от выбранного значения номинального испытательного напряжения UISO ном следующим образом:

-^ВОмакс =

(при Ц^Омин = 100 В): 50 ГОм

(при ЦгеОмин = от 200 В до 400 В): 100 ГОм;

(при ЦгеОмин = от 500 В до 900 В): 250 ГОм (при ЦгеОмин = от 1000 В до 2400 В): 500 ГОм (при ЦгеОмин = 2500 В): 1000 ГОм.

Начало диапазона измерения сопротивления защитных проводников (согласно ГОСТ Р МЭК 61557-4-2013): от 0,1 Ом._

Таблица 3 - Основные технические характеристики измерителей

Знак утверждения типа

наносят на нижнюю панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Стандартный комплект поставки измерителей представлен в таблице 4. Дополнительная комплектация измерителей (поставляемая по отдельному заказу) представлена в таблице 5.

Таблица 4 - Стандартный комплект поставки измерителей

Таблица 5 - Дополнительная комплектация измерителей_

Наименование

Провод измерительный 5 м с разъемами «банан» 5 кВ голубой_

Провод измерительный 5 м с разъемами «банан» 5 кВ красный_

Провод измерительный 5 м экранированный с разъемами «банан» 5 кВ черный

Провод измерительный 10 м с разъемами «банан» 5 кВ голубой_

Провод измерительный 10 м с разъемами «банан» 5 кВ красный_

Провод измерительный 10 м экранированный с разъемами «банан» 5 кВ черный_

Адаптер PRS-1_

Адаптер автомобильный (12 В)_

Имитатор кабеля CS-1_

Поверка

осуществляется по документу TM-2501-16 МП «Измерители параметров электроизоляции TM-2501. Методика поверки», утвержденному ООО «ИЦРМ» в феврале 2016 г.

Перечень основных средств, применяемых при поверке представлен в таблице 6.

Таблица 6 - Перечень основных средств, применяемых при поверке

Сведения о методах измерений

Методика (методы) измерений приведены в документе «Измерители параметров электроизоляции TM-2501. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции TM-2501

1.    Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

2.    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

3.    ГОСТ Р ШС 61557-1-2006 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».

4.    ГОСТ ШС 61557-2-2013 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».

5.    ГОСТ ШС 61557-4-2013 «Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения».

6.    Технические условия ТУ 4221-200-59600632-2015 «Измерители параметров электроизоляции TM-2501».
