| Номер в госреестре | 63718-16 |
| Наименование СИ | Дозаторы весовые непрерывного действия |
| Обозначение типа СИ | K-SFM |
| Изготовитель | "Coperion K-Tron (Switzerland) LLC", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 14.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые непрерывного действия K-SFM (далее - дозаторы) предназначены для измерений заданных значений массы сыпучих материалов в единицу времени (производительности).
Принцип работы дозатора основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести дозируемого материала, в цифровой электрический сигнал, поступающий во вторичный преобразователь. Значения производительности индицируется на вторичном преобразователе, при появлении отклонения текущей производительности дозатора от заданной, формируется сигнал, воздействующий на привод, обеспечивая, таким образом, заданную производительность.

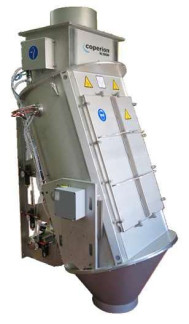

Конструктивно дозатор состоит из дозирующего устройства и блока управления. Дозирующее устройство включает в себя питатель, привод питателя и силоприемное устройство, смонтированные на несущей раме. Силоприемное устройство передает усилие, создаваемое дозируемым материалом, на два весоизмерительных датчика, установленных на раме. Один датчик измеряет вертикальную составляющую нагрузки, создаваемой потоком материала, второй датчик измеряет горизонтальную составляющую. В состав блока управления входит вторичный преобразователь, с устройством индикации, электронные компоненты управления.
Дозаторы выпускаются двух модификаций, отличающихся значениями наибольшей и наименьшей производительности, габаритными размерами и массой.
Знак поверки наносится на маркировочную табличку, расположенную на корпусе
дозирующего устройства.
Программное обеспечение (ПО) дозатора встроено во вторичный измерительный преобразователь и жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, передаче, обработке и представлению измерительной информации. В дозаторах предусмотрена защита от несанкционированного изменения установленных регулировок (юстировки) административным паролем, который необходимо ввести при проведении работ по юстировке.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KCM-SFM |
| Номер версии (идентификационный номер) ПО* | 20207 V2.4 |
| Цифровой идентификатор ПО | Не доступно |
| * Номер версии (идентификационный номер) ПО не ниже указанного. | |
Для идентификации программы необходимо войти в параметр «Меню», затем «Система», затем «Версия ПО», затем нажать клавишу «Enter» и на дисплее отобразится номер версии ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Наибольший и наименьший пределы производительности, пределы допускаемой абсолютной погрешности приведены в таблице 2.
Таблица 2
| Модификация | Производительность, т/ч | Пределы допускаемой относительной погрешности, % от текущей производительности* | |
| наименьшая | наибольшая | ||
| K-SFM-275-B | 2 | 36 | ±0,5 |
| K-SFM-350-B | 5 | 120 | |
| * Пределы допускаемой относительной погрешности нормированы при непрерывной работе дозатора в течение 6 мин. | |||
Габаритные размеры и масса дозатора приведены в таблице 3.
Таблица 3
| Модификация | Г абаритные размеры, не более, мм (длина, ширина, высота) | Масса дозирующего устройства, не более, кг |
| K-SFM-275-B | 630, 920, 1520 | 205 |
| K-SFM-350-B | 880, 1320, 2200 | 365 |
Условия эксплуатации:
- диапазон температур, °С...................................................................от 0 до + 50
- относительная влажность при температуре 35 °С, %.......................................95
Параметры электрического питания от сети переменного тока:
- напряжение, В.........................................................................от 187 до 242
- частота, Гц.................................................................................от 49 до 51
Потребляемая мощность, В А, не более.......................................................200
Вероятность безотказной работы за 1000 часов..............................................0,96
наносится типографским способом на титульный лист руководства по эксплуатации, термосублимационным способом на маркировочную табличку, расположенную на корпусе дозирующего устройства.
Дозатор весовой непрерывного действия K-SFM - 1 шт.
Руководство по эксплуатации - 1 экз.
Методика поверки МП 2301-282-2015 - 1 экз.
осуществляется по документу МП 2301-282-2015 «Дозаторы весовые непрерывного действия K-SFM. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 25.12.2015 г.
Основные средства поверки: весы среднего класса точности по ГОСТ OIML R 76-1-2011, секундомер механический СОПпр-2а-2-010 второго класса точности.
изложены в Руководство по эксплуатации «Дозаторы весовые непрерывного действия K-SFM. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дозаторам весовым непрерывного действия K-SFM
1. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
2. Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
