| Номер в госреестре | 63733-16 |
| Наименование СИ | Система автоматизированная измерительная |
| Обозначение типа СИ | ТЕСТ-1201-01 |
| Изготовитель | ООО Фирма "Информтест", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная измерительная ТЕСТ-1201-01 (далее - система) предназначена для измерений напряжения постоянного тока, а также для регистрации и отображения результатов измерений.
Конструктивно система представляет собой стойку электронную СЭ80 с установленными в нее источниками питания, базовым блоком с модулями - носителями, в которых установлены функциональные мезонинные модули, коммутационной панелью и внешней ПЭВМ.
Система выполнена по модульному принципу на основе стандарта VXI и представляет собой набор функциональных мезонинных модулей, установленных в модули-носители, которые размещены в базовом блоке (крейте). Мезонинные модули объединяются, в зависимости от функционального назначения, в каналы, которые управляются от внешней ПЭВМ. Базовый блок с установленными в него модулями образует блок электронный БЭ153, к которому прикрепляется коммутационная панель КП 1201-01. Дополнительно в состав стойки СЭ80 входит источник питания постоянного тока (ИП) Keysight N6712A с модулями Keysight N6702A option 908, Keysight N6774А option 761 (2 штуки), источник бесперебойного питания (ИБП) Eaton 9SX 5000i RT3U.
Функционально система включает в себя измерительные каналы (ИК) напряжения постоянного тока, которые реализованы с помощью следующих мезонинных модулей из состава СЭ80:
- в диапазоне от минус 10 до 10 В при помощи двух мезонинных модулей МН8И-10В;
- в диапазоне от минус 50 до 50 В при помощи двух мезонинных модулей МН8И-50В;
- в диапазоне от минус 150 до 150 В при помощи мезонинного модуля МН6И-150В.
Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой
величины напряжения постоянного тока в двоичный цифровой код, доступный для чтения программой пользователя. Измерения осуществляются по двухпроводным, изолированным друг от друга каналам.

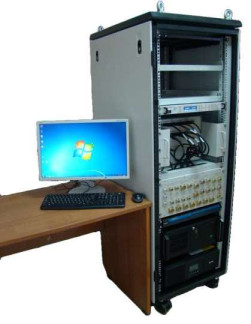

Внешний вид системы с указанием места нанесения знака утверждения типа и знака поверки приведен на рисунке 1.
Защита от несанкционированного доступа предусмотрена в виде пломбировки модулей-носителей с установленными функциональными мезонинными модулями, установленными в крейт (рисунок 2).
Система работает под управлением программного обеспечения (ПО), которое выполняет следующие функции:
- считывание из модулей измерительной информации;
- передача измерительной информации ПО верхнего уровня.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение |
| Идентификационное наименование ПО | Povcalc.dll | unmn8i math.dll |
| Номер версии ПО (идентификационный код) | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 957294D4 | F1697EE3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 |
Влияние ПО на метрологические характеристики системы учитывается в общих согласованных допусках.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений напряжения постоянного тока, В | от минус 10 до плюс 10 от минус 50 до плюс 50 от минус 150 до плюс 150 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в зависимости от диапазона измерений напряжения постоянного тока, мВ: - от минус 10 до плюс 10 В - от минус 50 до плюс 50 В - от минус 150 до плюс 150 В | ±20 ±50 ±100 |
| Количество ИК в зависимости от диапазона измерений напряжения постоянного тока: - от минус 10 до плюс 10 В - от минус 50 до плюс 50 В - от минус 150 до плюс 150 В | 16 16 6 |
| Мощность, потребляемая по сети питания, В-А, не более | 700 |
| Сопротивление защитного заземления, Ом, не более | 0,1 |
| Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее | 20 |
| Электрическая прочность изоляции цепи сетевого питания, В, не менее | 1500 |
| Наименование характеристики | Значение характеристики |
| Параметры электропитания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, В | 50±1 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от 10 до 40 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 86 до 106 |
| Габаритные размеры стойки СЭ80 (ширинахвысотахдлина), мм, не более | 600x1766,3x830 |
| Масса СЭ80, кг, не более | 350 |
наносится на лицевую панель стойки электронной СЭ80 в виде наклейки и на титульный лист формуляра методом компьютерной графики.
Комплект поставки систем приведен в таблице 3.
Таблица 3
| Наименование | Количество |
| Система автоматизированная измерительная ТЕСТ-1201-01 в соответствии с ФТКС.411713.179ФО (в том числе комплект ЗИП-О) | 1 шт. |
| ФТКС.411713.179РЭ «Система автоматизированная измерительная ТЕСТ-1201-01. Руководство по эксплуатации» | 1 экз. |
| ФТКС.411713.179ФО «Система автоматизированная измерительная ТЕСТ-1201-01. Формуляр» | 1 экз. |
| Методика поверки, приведенная в разделе 13 документа ФТКС.411713.179РЭ «Система автоматизированная измерительная ТЕСТ-1201-01. Руководство по эксплуатации» | 1 экз. |
| Программное обеспечение на диске | 1 комп. |
осуществляется по документу ФТКС.411713.179РЭ «Система автоматизированная измерительная ТЕСТ-1201-01. Руководство по эксплуатации», раздел 13 «Поверка», утвержденному ФГУП «ВНИИМС» 06.11.2015 г.
Основные средства поверки:
- магазин электрического сопротивления Р4834 (Госреестр № 11326-90), диапазон воспроизведения сопротивления постоянному току от 1 Ом до 1 кОм, класс точности 0,02;
- мультиметр 3458A (Госреестр № 25900-03);
- источник питания постоянного тока GPR-30H10D (Госреестр № 20188-07), выходное напряжение от 0 до 300 В, пределы допускаемой основной абсолютной погрешности измерения выходного напряжения ±(0,005 xU^-r+0,2) В, где Uy^ - значение выходного напряжения по встроенному индикатору;
- установка для проверки параметров электрической безопасности GPT-79804 (Госреестр № 50682-12);
Знак поверки наносится на боковую поверхность стойки электронной СЭ80.
приведены в документе ФТКС.411713.179РЭ «Система автоматизированная измерительная ТЕСТ-1201-01. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе автоматизированной измерительной ТЕСТ-1201-01
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ФТКС.411713.179ТУ «Система автоматизированная измерительная ТЕСТ-1201-01. Технические условия».
