| Номер в госреестре | 63734-16 |
| Наименование СИ | Измерители мгновенных значений напряжения |
| Обозначение типа СИ | МДН8И, МДН8И-01 |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 12.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мгновенных значений напряжения МДН8И, МДН8И-01 (далее -измерители) предназначены для измерений величин мгновенных значений напряжения по восьми каналам, а также совместной работы с ICP-датчиками.
Измеритель выполнен в виде мезонинного модуля и представляет собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Измеритель устанавливается на носитель мезонинных модулей и через интерфейсы стандарта LXI соединяется информационно с управляющей ПЭВМ.
В качестве носителей мезонинов используются устройства Ме2аБОХ-4М LXI ФТКС.469133.013, MezaBox ФТКС.469133.006 и аналогичные носители мезонинов в составе информационных измерительных систем на основе магистрали VXIbus.
Количество измерителей, устанавливаемых на один носитель мезонинных модулей:
- до двух, если в качестве носителя мезонинного модуля используется устройство MezaBOX-4М LXI ФТКС.469133.013;
- один, если в качестве носителя мезонинного модуля используется устройство MezaBox ФТКС.469133.006.
Измерители осуществляют питание ICP-датчиков от источников тока, программируемых в диапазоне значений от 2 до 20 мА.
Принцип действия измерителей мгновенных значений напряжения заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.
Измерители имеют два исполнения, которые отличаются различными видами входного соединения (МДН8И - вилка 2110-1511-000 (SMB), МДН8И-01 - розетка 7N3F).

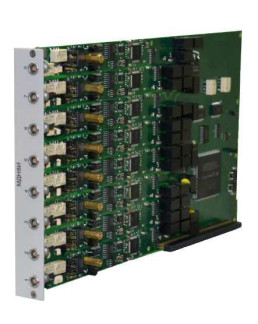

Внешний вид измерителей МДН8И, МДН8И-01 с указанием места нанесения знака утверждения типа приведен на рисунках 1 и 2.
Внешний вид устройства MezaBox ФТКС.469133.006 с установленным измерителем МДН8И-01 и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведен на рисунке 3.
Внешний вид устройства MezaBox ФТКС.469133.006 с установленным измерителем МДН8И и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведен на рисунке 4.
Внешний вид устройства MezaBOX-4М LXI ФТКС.469133.013 с установленными измерителями МДН8И и МДН8И-01 и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведен на рисунке 5.
Место пломбировки
| <• & | _____J | г • | 3 4 5 о о © л д МДН8И р | о © ^ 0 й С | * Чг |
| В | 2 | POWER ОМ ф TRGOUT TRGINCLK10 | |||
| © | (§) INFORMTEST | г & | |||
| % | уо | MezaBOX USB2.0-Ethernet 10/100 External Mezzanine Carrier -ткД | { с | ||
Рисунок 4 - Внешний вид устройства MezaBox ФТКС.469133.006 с установленным
измерителем МДН8И
Программное обеспечение (ПО) измерителей включает в себя драйвер инструмента, программную панель инструмента и общесистемное ПО «Informtest Visa».
Драйвер и программная панель инструмента обеспечивают управление измерителем и интерфейсом оператора.
Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса информационной связи ПЭВМ и устройств MezaBOX-4М LXI ФТКС.469133.013, MezaBox ФТКС.469133.006.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | unmn8i math.dll |
| Номер версии (идентификационный код) ПО | 1.0 |
| Цифровой идентификатор ПО | F1697EE3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Влияние ПО на метрологические характеристики измерителей учитывается в общих согласованных допусках.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений мгновенных значений напряжения, В | от минус 10 до плюс 10 от минус 2 до плюс 2 от минус 1 до плюс 1 от минус 0,2 до плюс 0,2 от минус 0,1 до плюс 0,1 |
| Наименование характеристики | Значение характеристики |
| Ширина полосы пропускания измерительного канала в зависимости от периода семплирования по уровню минус 3 дБ, мкс (кГц) | 1,6 (240±5) 3,2 (152±5) 6,4 (76±5) 12,8 (38±5) |
| Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при периоде семплирования, равном 1,6 мкс, и при температуре окружающей среды (20 ± 2) °С, %: - для диапазона от минус 10 до плюс 10 В - для диапазона от минус 2 до плюс 2 В - для диапазона от минус 1 до плюс 1 В - для диапазона от минус 0,2 до плюс 0,2 В - для диапазона от минус 0,1 до плюс 0,1 В | ±[0,04+0,02<им/Ш-1)] ±[0,04+0,02-(UWUx-1)] ±[0,05+0,02-(UWUx-1)] ±[0,05+0,02-(UWUx-1)] ±[0,06+0,03-(Цм/их-1)], где Им - значение верхнего предела диапазона, Их - измеренное значение |
| Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования для всех диапазонов измерений, % | ±0,002-T, где Т - отклонение температуры окружающей среды от значения 18 °С (для интервала температур от 5 до 18 °С) или от значения 22 °С (для интервала температур от 22 до 40 °С) |
| Количество измерительных каналов | 8 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от 5 до 40 80 от 84 до 106,7 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 152x22x270,5 |
| Масса, кг, не более | 0,33 |
| Суммарная мощность, потребляемая по цепям питания, Вт, не более | 25 |
Примечания
1 Период семплирования - период получения результатов измерений.
2 Дополнительная относительная погрешность в интервале температур (20±2) °С равна нулю.
3 В интервале температур от 5 до 18 °С и от 22 до 40 °С допускаемая относительная погрешность измерений равна сумме основной относительной погрешности и дополнительной относительной погрешности.
| Напряжение питания, В | Отклонения напряжения питания от номинального значения, В | Сила тока, потребляемая по цепи питания, А, не более | |
| пиковое значение | динамическое значение | ||
| 5 | ±0,5 | 1,5 | 1,1 |
| 12 | ±0,6 | 0,8 | 0,6 |
| -5,2 | ±0,5 | 0,8 | 1,1 |
| -12 | ±0,6 | 0,8 | 0,6 |
наносится на лицевую панель измерителя в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4
| Наименование | Количество |
| Измеритель мгновенных значений напряжения в соответствии с ФТКС.68266.057ПС (в том числе комплект ЗИП-О) | 1 шт. |
| ФТКС.468266.057РЭ «Измеритель мгновенных значений напряжения МДН8И. Руководство по эксплуатации» | 1 шт. |
| ФТКС.68266.057ПС «Измеритель мгновенных значений напряжения МДН8И. Паспорт» | 1 комп. |
| Методика поверки, приведенная в разделе 5 документа ФТКС.468266.057РЭ «Измеритель мгновенных значений напряжения МДН8И. Руководство по эксплуатации» | 1 комп. |
| Программное обеспечение на диске | 1 комп. |
осуществляется по документу ФТКС.468266.057РЭ «Измеритель мгновенных значений напряжения МДН8И. Руководство по эксплуатации», раздел 5 «Поверка», утвержденному ФГУП «ВНИИМС» 11.11.2015 г.
Основные средства поверки:
- мультиметр 3458А (Госреестр № 25900-03).
Знак поверки наносится в паспорт или на свидетельство о поверке.
приведены в документе ФТКС.468266.057РЭ «Измеритель мгновенных значений напряжения МДН8И. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям мгновенных значений напряжения МДН8И, МДН8И-01
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ФТКС.468266.057ТУ «Измеритель мгновенных значений напряжения МДН8И. Технические условия».
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
