| Номер в госреестре | 63755-16 |
| Наименование СИ | Манометры дифференциальные |
| Обозначение типа СИ | 109UF-10-(FTU)O |
| Изготовитель | "Mid-West Instrument", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциальные 109UF-10-(FTU)O (далее по тексту - манометры) предназначены для измерений разности давлений газа в составе установки разделения воздуха PL4HN г. Тольятти.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. В качестве упругого элемента используется трубка Бурдона.
Одним концом трубка соединена с входным штуцером манометра, который является присоединительным элементом к измеряемой среде, а второй конец запаян. Под воздействием давления среды запаянный конец трубки Бурдона перемещается. Величина этого перемещения пропорциональна величине давления.
Измерительная камера манометра состоит из двух частей. Измеряемая среда направляется в «плюсовую» и «минусовую» рабочие камеры через горизонтальные штуцеры. Преобладание одного давления над другим приводит к линейному перемещению стрелки. Перемещение стрелки от центра свидетельствуют о величине разности дифференциального давления.
Корпус манометров изготовлен из латуни.

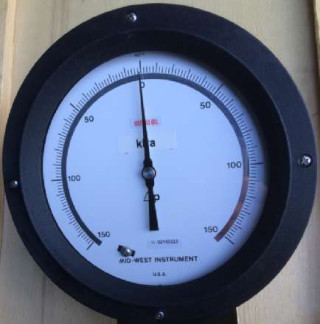

Внешний вид манометра приведен на рисунке 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений разности давлений, кПа | от минус 150 до плюс 150 |
| Пределы основной допускаемой приведенной погрешности измерения давления (при температуре 20±5 °С), % | ±1 |
| Вариация,% | 1 |
| Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха , %/10 °С | ±0,5 |
| Рабочие условия измерений: - температура окружающей среды, °С | от минус 40 до плюс 93 |
| Диаметр, мм, не более | 152,4 |
наносится на титульный лист паспорта типографским способом и на корпус прибора методом наклейки.
Манометр дифференциальный 109UF-10-(FTU)O Паспорт
7 шт. 7 экз.
осуществляется по документу МП 63755-16 «Манометры дифференциальные 109UF-10-(FTU)O. Методика поверки», утвержденному ФГУП «ВНИИМС 30.11.2015 г.
Основные средства поверки:
- манометр избыточного давления грузопоршневой МП-2,5 2-го разряда (Госреестр № 17973-98).
Знак поверки наносится на защитное стекло циферблата манометра и в паспорт и (или) свидетельство о поверке.
приведены в соответствующем разделе паспорта на манометр дифференциальный 109UF-10-(FTU)0.
Нормативные документы, устанавливающие требования к манометрам дифференциальным 109UF-10-(FTU)O
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия». ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация фирмы-изготовителя.
