Установки для поверки счетчиков газа бытовых УП ГСБ-6М-1, 63756-16

Назначение

Установки для поверки счетчиков газа бытовых УП ГСБ-6М-1 (далее - установка) предназначены для воспроизведения и передачи единицы величины объёмного расхода (м3/ч) с целью поверки и калибровки счетчиков газа бытовых (далее - ГСБ).

Описание

Принцип действия установки основан на сравнении показаний объемного расхода воздуха, измеренного поверяемым средством измерений, с объемным расходом, воспроизводимым установкой. Установка реализует методику поверки счетчиков газа по ГОСТ 8.324-2002.

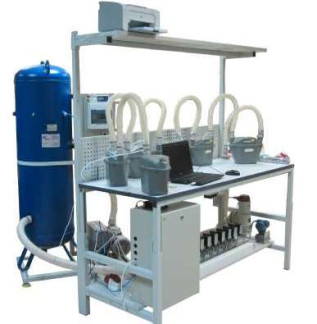

Конструктивно установка состоит из стола поверочного и блока генерации расхода. Общий вид установки УПГСБ-6М-1 представлен на рис.1.

Стол поверочный содержит:

-    блок коллекторов с микросоплами критическими;

-    электромагнитные клапаны, при необходимости ручные вентили;

-    средства коммутации, трубопроводы, арматура;

-    электрические и пневматические линии;

-    приборы контроля и их блоки питания;

-    блок управления, внутри которого размещены электронные платы согласования и управления электромагнитными клапанами, тумблер включения вакуумного насоса, индикаторы подключения установки к сети.

На столешнице располагаются:

-    монитор, системный блок компьютера, клавиатура (или ноутбук), при необходимости блок бесперебойного питания;

-    поверяемые ГСБ (типа ВК G1, G1,6; G2,5; G4, G6 одновременно до 6 шт. и малогабаритные типа БЕТАР G1, G1,6; G2,5; G4 и др., типа ВК G10; G16; G25 по 1 шт.), соединенные между собой последовательно соединителями и переходниками;

-    приемный штуцер с наружной резьбой G 2 Д, к которому подсоединяется набор поверяемых ГСБ (ПГ не менее ±1,0 %).

Блок генерации расхода содержит

-    генератор расхода воздуха - вакуумный насос;

-    ресивер;

-силовой блок с платами электропитания и электроники, монитором контроля фаз сети, прибором контроля вакуума в ресивере;

-    отсечной электромагнитный крапан.

В качестве задатчика (дозатора) расхода воздуха в установке используются критические сопла. Значения градуировочных коэффициентов и действительных расходов через сопла определены экспериментально.

Средства измерения, применяемые в установке:

-    преобразователь давления измерительный с минимальным верхним пределом измерения 0,0004 МПа, максимальным верхним пределом 0,04 МПа, пределами допускаемой основной приведённой погрешности ±0,1 %;

-    измеритель влажности и температуры с диапазон измерения температуры от минус 20 °С до плюс 60 °С, пределами допускаемой абсолютной погрешности измерений температуры ±0,2 °С, диапазон измерения давления от 80 гПа до 1060 гПа, пределы допускаемой абсолютной погрешности измерения давления ±3 гПа;

-    термопреобразователь с диапазоном измерения от 0 °С до плюс 200 °С, пределами допускаемой основной погрешности ±0,25 %;

-    счетчик импульсов с диапазоном измерения времени от 0,01 с до 3,610 4с,

пределами допускаемой основной погрешности измерения интервалов времени ±1 единица младшего разряда в соответствии с ГОСТ 24907-93, дискретностью отсчета времени в режиме измерителя длительности 0,01 с.

Установка работает следующим образом: воздух из помещения, где размещена установка, проходит последовательно через все поверяемые ГСБ (начиная с 6-го), коллекторы, включенные ручными вентилями наборы МСК, ресивер, электромагнитные клапаны, вакуум-насос и выбрасывается из установки.

Установка функционирует в автоматизированном режиме.

Программное обеспечение

работает под управлением операционной системы Windows на базе персонального компьютера. Выполняет функции:

-    управление процессом поверки счетчиков газа;

-    обработка результатов поверки счетчиков газа;

-    формирование отчетной документации (протоколов поверки, свидетельств о поверке или извещений о непригодности);

-    ведение базы данных результатов поверки счетчиков газа.

Таблица 1

Влияние программного обеспечения на метрологические характеристики установки, составляет 5=0,00095 %

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий»в соответствии с Р 50.2.077-2014.

Таблица 2

Знак утверждения типа

наносится на табличку методом шелкографии или другим типографским способом, которую размещают на панели блока управления установки и титульный лист Руководства по эксплуатации.

Комплектность

Таблица 3

Поверка

осуществляется по документу ИЗМР.050.000МП «Установка для поверки счётчиков газа бытовых УП ГСБ-6М-1. Методика поверки», раздел 8 Руководства по эксплуатации ИЗМР.050.000РЭ, утвержденному ФБУ «ЦСМ Татарстан» 30.10.2015 г.

Перечень эталонов, применяемых при поверке:

- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013, с диапазоном от 0,003 до 16000 м3/ч, СКО от 3,5 10-4 до 5 10-4 , НСП 410-4 Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации ИЗМР.050.000РЭ.

Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков газа бытовых УП ГСБ-6М-1

1    ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

2    ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».

3    Техническая документация изготовителя.
