Манометры промышленные Ashcroft мод. 1130, 1131, 1132, 1133, 1187, 1188, 1189, 1490, F5502, F5509, F6509, N5500, P5500, P6500, 63757-16

Назначение

Манометры промышленные Ashcroft моделей 1130, 1131, 1132, 1133, 1187, 1188, 1189, 1490, F5502, F5509, F6509, N5500, P5500, P6500 (далее - манометры) предназначены для измерения избыточного давления, давления разрежения и разности давлений жидких и газообразных сред.

Описание

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента (мембрана), под воздействием измеряемого давления, которое подается в измерительную камеру манометра, происходит деформация мембраны, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы манометра.

Манометр представляют собой прибор, состоящий из измерительного механизма, шкалы (циферблата) с показывающей стрелкой в цилиндрическом корпусе. Для подсоединения к магистрали давления внизу или сзади корпуса расположен резьбовой штуцер с гайкой «под ключ».

Модели манометров отличаются конструктивным исполнением, диаметром шкалы, диапазоном измерений, точностными характеристиками и условиями эксплуатации. Манометры имеют одношкальное и многошкальное (две шкалы) исполнения.

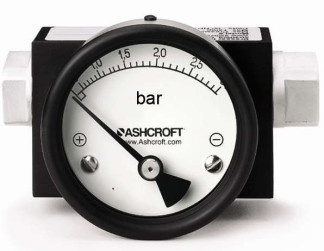

Общий вид манометров приведен на рисунках 1.1 - 1.12.

Все элементы манометров, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.

Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией манометра предусмотрена возможность заполнения пространства между циферблатом и стеклом корпуса манометра демпфирующей жидкостью.

Конструкция манометров обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа на корпус наносится наклейка, не повредив которую невозможно вскрыть корпус.

Степень защиты обеспечивая оболочкой по ГОСТ 14254-96: IP54; IP65; IP66.

-    разности давлений

НПИ, кПа (бар)

0(0).

25(0,25); 50(0,50); 75(0,75); 100(1,00); 160(1,60); 200(2,00); 250(2,50); 300(3,0); 400(4,0); 500(5,0); 600(6,0); 700(7,0); 900(9,0); 1000(10,0).

ВПИ, кПа (бар)

модель 1131

-    разности давлений

НПИ, кПа (бар)

0(0).

25(0,25); 50(0,50); 75(0,75); 100(1,00); 200(2,00);

250(2,50); 400(4,00); 700(7,00).

ВПИ, кПа (бар)

модель 1132

-    разности давлений

НПИ, кПа (бар)

0(0).

25(0,25); 50(0,50); 75(0,75); 100(1,00); 160(1,60); 200(2,00); 250(2,50); 300(3,00); 400(4,00).

ВПИ, кПа (бар)

модель 1133

-    разности давлений

НПИ, кПа (мбар) ВПИ, кПа (мбар) модели 1187, 1188, 1189

0(0).

0,25(2,5); 0,50(5,0); 1,25(12,5); 2,50(25,0); 6,00(60,0).

-    избыточного давления

НПИ, кПа (мбар) ВПИ, кПа (мбар)

0(0).

2,5(25); 4(40); 6(60); 10(100); 16(160); 25(250); 40(400); 60(600).

-    давления разрежения

НПИ, кПа (мбар)

минус 60(минус 600); минус 40(минус 400); минус 25(минус 250); минус 16 (минус 160); минус 10(минус 100); минус 6(минус 60);

минус 4(минус 40); минус 2,5(минус 25).

0(0).

ВПИ, кПа (мбар)

избыточного давления и давления разрежения

НПИ, кПа (мбар) минус 30(минус 300); минус 20(минус 200); минус 12,5(минус 125);

минус 8(минус 80); минус 5(минус 50); минус 3(минус 30);

минус 2(минус 20); минус 1,25(минус 12,5). 1,25(12,5); 2(20); 3(30); 5(50); 8(80); 12,5(125); 20(200); 30(300).

ВПИ, кПа (мбар) модель 1490

-    избыточного давления

НПИ, кПа (бар)

0(0).

2,5(0,025); 4(0,04); 10(0,10); 16(0,16); 25(0,25); 40(0,40); 100(1,00).

ВПИ, кПа (бар)

-    давления разрежения

НПИ, кПа (бар) минус 100(минус 1,00); минус 40(минус 0,40); минус 25(минус 0,25);

минус 16(минус 0,16); минус 10(минус 0,10); минус 4(минус 0,04);

минус 2,5(минус 0,025).

ВПИ, кПа (бар)    0(0).

* - диапазон измерений указан от нижнего предела измерений (НПИ) до верхнего предела измерений (ВПИ), указанный диапазон измерений может быть выражен в других единицах измерения давления:

-    для манометров применяемых на территории РФ в сфере Госрегулирования в соответствии с Постановлением правительства РФ № 879 от 31.10.2009 г.;

-    для других случаев в соответствии с требованиями Заказчика.

-    избыточного давления и давления разрежения

НПИ, кПа (мбар)    минус 0,1(минус 10); минус 0,2(минус 20).

ВПИ, кПа (мбар)    4(40); б(б0); 8(80); 10(100); 12(120).

модель F5502

-    разности давлений

НПИ, кПа (бар)    0(0).

ВПИ, кПа (бар) 60(0,6); 100(1,0); 160(1,6); 250(2,5); 400(4,0); 600(6,0); 1000(10,0); 1600(16,0). модели F5509, F6509

-    разности давлений

НПИ, кПа (бар)    0(0).

ВПИ, кПа (бар)    2,5(0,025); 4(0,04); 6(0,06); 10(0,10); 16(0,16); 25(0,25);

40(0,4); 60(0,6); 100(1,0); 160(1,6); 250(2,5); 400(4,0); 600(6,0); 1000(10,0); 1600(16,0); 2500(25,0).

модель N5500

-    избыточного давления

НПИ, кПа (мбар)    0(0).

ВПИ, кПа (мбар)    0,6(6); 1(10); 1,6(16); 2,5(25); 4(40); 6(60); 10(100);

16(160); 25(250); 40(400); 60(600).

-    давления разрежения

НПИ, кПа (мбар) минус 60(минус 600); минус 40(минус 400); минус 25 (минус 250);

минус 16(минус 160); минус 10(минус 100); минус 6(минус 60); минус 4(минус 40); минус 2,5(минус 25); минус 1,6(минус 16);

минус 1(минус 10); минус 0,6(минус 6). ВПИ, кПа (мбар)    0(0).

модели P5500, P6500

-    избыточного давления

НПИ, кПа (бар)    0(0).

ВПИ, кПа (бар)    1,6(0,016); 2,5(0,025); 4(0,04); 6(0,06); 10(0,10); 16(0,16);

25(0,25); 40(0,4); 60(0,6); 100(1,0); 160(1,6); 250(2,5); 600(6,0); 1000(10,0); 1600(16,0); 2500(25,0).

-    давления разрежения

НПИ, кПа (мбар) минус 100(минус 1000); минус 40(минус 400); минус 25(минус 250);

минус 16(минус 160); минус 10(минус 100); минус 6(минус 60); минус 4(минус 40); минус 2,5(минус 25); минус 1,6(минус 16). ВПИ, кПа (мбар)    0(0).

-    избыточного давления и давления разрежения

НПИ, кПа (бар)    минус 100(минус 1).

ВПИ, кПа (бар)    150(1,5); 300(3,0); 500(5,0); 900(9,0); 1500(15,0); 2400(24,0).

Пределы допускаемой основной погрешности, выраженной в процентах от поддиапазона измерений, при температуре окружающей среды 20 °С, %

модели 1187, 1188, 1189, 1490

-    в поддиапазоне от 0 до 25 % от ДИ    ±2,0;

-    в поддиапазоне от 25 % от ДИ (включ.) до 75 % от ДИ (включ.)    ±1,0;

-    в поддиапазоне от 75 до 100 % от ДИ    ±2,0.

Пределы допускаемой основной погрешности, выраженной в процентах от ДИ, при температуре окружающей среды 20 °С, %

модели 1130, 1131, 1132, 1133, Т5400, Т5500, Т6500    ±2,0.

модель F5502, F5509, F6509, N5500, P5500, P6500    ±1,6.

модели F5502, F5509, F6509, P5500, P6500    ±2,5.

модель N5500    ±1,0.

Пределы дополнительной погрешности, выраженной в процентах от ДИ, вызванной изменением температуры окружающей среды на каждые 10 °С от 20 °С, % модели 1130, 1131, 1132, 1133, 1187, 1188, 1189, 1490, F5502, F5509, F6509

модели N5500, P5500, P6500

±0,3.

±0,5.

от 0 до плюс 80. от минус 29 до плюс 66. от минус 29 до плюс 83. от 0 до плюс 100. от 0 до плюс 85.

Рабочие условия измерений

- температура измеряемой среды, °С модели 1130, 1131, 1132, 1133 модели 1187, 1188, 1189 модель 1490

модели F5502, F5509, F6509, N5500 модели P5500, P6500

Средняя наработка на отказ, ч

20000.

Знак утверждения типа

наносится типографским способом на титульном листе руководства по эксплуатации и на маркировочную табличку, размещенную на корпусе манометра, как показано на рисунке 2.

Комплектность

1    Манометр.................................

1 шт. 1 экз. 1 экз.

2    Руководство по эксплуатации

3    Паспорт....................................

Поверка

осуществляется в соответствии с документом МЦКЛ.0180.МП «Манометры промышленные Ashcroft моделей 1130, 1131, 1132, 1133, 1187, 1188, 1189, 1490, F5502, F5509, F6509, N5500, P5500, P6500. Методика поверки», утвержденным ЗАО КИП «МЦЭ» 29.01.2016 г.

Основные средства поверки:

-    мановакуумметр грузопоршневой МВП-2,5, класса точности 0,05, диапазон измерений от минус 0,095 до 0,25 МПа;

-    манометры избыточного давления грузопоршневые МП 60, класса точности 0,05, диапазон измерений от 0,1 до 6 МПа;

Знак поверки (наклейка) наносится на корпус манометра, место нанесения в соответствии с рисунком 2.

Сведения о методах измерений

изложены в документе «Манометры промышленные Ashcroft моделей 1130, 1131, 1132, 1133, 1187, 1188, 1189, 1490, F5502, F5509, F6509, N5500, P5500, P6500. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к манометрам промышленным Ashcroft моделей 1130, 1131, 1132, 1133, 1187, 1188, 1189, 1490, F5502, F5509, F6509, N5500, P5500, P6500

1    ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

2    ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».

3    Техническая документация фирмы изготовителя.
