Регистраторы автономные ударных и вибрационных воздействий АДМВ-06, 63758-16

Назначение

Регистратор автономный ударных и вибрационных воздействий АДМВ-06 (далее -АДМВ) предназначен для измерений амплитуды ускорения при ударных и вибрационных процессах одновременно по трём осям и записи результатов измерений с привязкой к реальному масштабу времени.

Описание

Конструктивно АДМВ представляет собой герметичный прямоугольный корпус из алюминиевого сплава, внутри которого размещён пьезоэлектрический вибропреобразователь и электронный блок. На торцевых поверхностях закреплены соединитель USB, кнопка включения питания, индикаторы питания (зеленый) и разрядки батареи (красный).

Принцип действия АДМВ основан на преобразовании сигнала, поступающего от встроенного трехкомпонентного вибропреобразователя при ударных и вибрационных воздействиях в низкоимпедансный сигнал напряжения, дальнейшей его оцифровки при помощи 24-разрядного АЦП и записи в память регистратора. АДМВ имеет встроенные фильтры Баттерворта ФНЧ и ФВЧ, обеспечивающие затухание не менее 120 и 40 дБ/декаду соответственно.

Объём внутренней памяти в 1024 Мбайт обеспечивает продолжительность записи до 246065 секунд и сохранение до 123032917 измеренных значений по каждой оси.

Питание АДМВ осуществляется от встроенного аккумулятора Li-ion (5400 мА-ч) напряжением 7,2 В или аналогичного. Время непрерывной работы АДМВ не менее 14 дней.

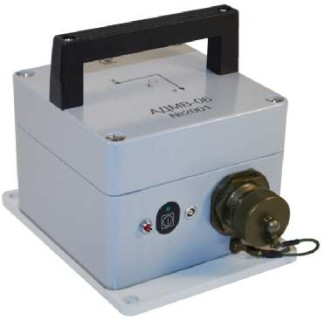

Внешний вид, расположение органов контроля и подключения АДМВ приведены на рисунке 1.

Место

нанесения

пломбы-

этикетки

Разъём

подключения

зарядного

устройства

USB-разъём с

защитной

крышкой

Программное обеспечение

Программное обеспечение (ПО) предназначено для представления результатов измерений на экране ПЭВМ. Обмен данными осуществляется по интерфейсу USB. Метрологические характеристики АДМВ нормированы с учетом влияния на них ПО.

Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма СЯС-32.

* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.033ПС.

Технические характеристики

Таблица 2

Рабочие условия эксплуатации АДМВ:

-    температура окружающего воздуха от минус 20 до плюс 60 °С;

-    относительная влажность воздуха до 95 % при 35 °С и более низких температурах, без конденсации влаги.

Г арантийный срок хранения с момента изготовления 42 месяца.

Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.

Знак утверждения типа

наносится на верхнюю поверхность корпуса с помощью лазерной маркировки или с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ. 431134.033ПС и руководства по эксплуатации АБКЖ.431134.033РЭ типографским способом в левом верхнем углу.

Комплектность

Таблица 3

Поверка

осуществляется по документу А3009.056.МП-15 «Регистраторы автономный ударных и вибрационных воздействий АДМВ-06. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» в ноябре 2015 г.

Результаты поверки СИ удостоверяются свидетельством о поверке. Знак поверки наносится на свидетельство о поверке, т.к. условия эксплуатации не позволяют нанести его непосредственно на АДМВ.

Основные средства поверки: в диапазоне частот от 0,1 до 30 Гц государственный эталон ВЕТ 159-01-05, в диапазоне частот от 0,2 до 200 Гц поверочная виброустановка DVC-500 (Госреестр СИ №58770-14).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации АБКЖ.433645.033РЭ «Регистратор автономный ударных и вибрационных воздействий АДМВ-06. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к регистраторам автономным ударных и вибрационных воздействий АДМВ-06

1    ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц.

2    АБКЖ.431134.033ТУ «Регистратор автономный ударных и вибрационных воздействий АДМВ-06. Технические условия.
