| Номер в госреестре | 63759-16 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | A-1044/34 |
| Изготовитель | "Schneider Mess- und Regeltechnik GmbH", Швейцария |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые A-1044/34 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры газа и масла в трубопроводе в составе установки разделения воздуха PL4HN в г. Тольятти.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Монтаж ТС осуществляется при помощи штуцера.
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.
Чертеж общего вида ТС представлен на рисунке 1.

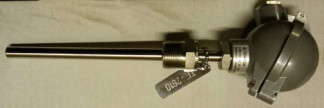

Рисунок 1 - Общий вид термопреобразователя сопротивления платиновые A-1044/34
Технические и метрологические характеристики термопреобразователей сопротивления платиновых A-1044/34 представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измеряемых температур, °С | от минус 50 до плюс 450 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Наименование характеристики | Значение |
| Допуск по ГОСТ 6651-2009/МЭК 60751 (t - значение измеряемой температуры), °С | ±(0,3 + 0,005|t|) |
| Диаметр монтажной части ТС, мм | 6,5 |
| Длина погружаемой части ТС, мм: Зав. №№ TE-2065 | 80 |
| Зав. №№ TE-2630, TE-2639, TE-2650 | 100 |
| Зав. №№ TE-2620, TE-2629 | 120 |
| Зав. №№ TE-2610, TE-2619 | 160 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от минус 40 до плюс 80 |
| - относительная влажность воздуха, %, не более | 95 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый A-1044/34 8 шт.
Паспорт (на русском языке) 8 экз.
Защитная гильза 8 шт.
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Госреестр № 19916-10);
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Госреестр № 19736-11).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый A-1044/34.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым A-1044/34
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
