| Номер в госреестре | 63760-16 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | A-1044/26l |
| Изготовитель | "Schneider Mess- und Regeltechnik GmbH", Швейцария |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые A-1044/261 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры металла подшипника компрессора в составе установки разделения воздуха PL4HN в г. Тольятти.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, соединенной с защитной головкой, выполненной из алюминия, и кабелем с удлинительными проводами. Измерительная вставка состоит из платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Монтаж ТС осуществляется при помощи штуцера.
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.

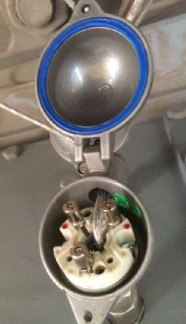

Чертеж и фотография общего вида ТС представлены на рисунке 1.
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от минус 50 до плюс 450 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651-2009/МЭК 60751 (t - значение измеряемой температуры), °С | ±(0,3 + 0,005|t|) |
| Диаметр монтажной части ТС, мм | 6,5 |
| Длина погружаемой части ТС, мм | 115 |
| Длина кабеля с удлинительными проводами ТС, мм | 2000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от минус 40 до плюс 80 95 |
наносится на титульный лист паспорта типографским способом.
Термопреобразователь сопротивления платиновый A-1044/261 Паспорт (на русском языке)
4 шт. 4 экз. 4 шт.
Защитная гильза
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009 (Госреестр № 19916-10);
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Госреестр № 19736-11).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в соответствующем разделе паспорта на ТС
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым A-1044/261
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
