| Номер в госреестре | 63764-16 |
| Наименование СИ | Измерители параметров релейной защиты |
| Обозначение типа СИ | PTE, Mentor 12 |
| Изготовитель | "EuroSMC, S.A.", Испания |
| Год регистрации | 2016 |
| Срок свидетельства | 14.04.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров релейной защиты PTE, Mentor 12 (далее - измерители) предназначены для воспроизведения и измерения:
- напряжения переменного и постоянного тока;
- силы переменного и постоянного тока;
- временных интервалов;
- частоты;
- фазового угла.
Область применения измерителей - проверка электромеханических характеристик устройств релейной защиты и автоматики (РЗА) при проведении испытаний и технического обслуживания. Измерители применяются для проверки как однофазных, так и трехфазных релейных защит и позволяют выполнять испытания всех типов реле: от электромеханических до цифровых.
Принцип действия измерителей заключается в формировании испытательных сигналов с заданными параметрами и регистрации откликов на них. При этом входные аналоговые сигналы преобразуются в цифровую форму с помощью АЦП, обрабатываются микропроцессором и результаты измерений индицируются на встроенном дисплее.
Измерители оснащены встроенными шаблонами, автоматизирующих процесс тестирования элементов релейных защит и снятие их характеристик.
Измерители могут генерировать испытательные сигналы по независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.
Основные узлы измерителей: генератор тока; генератор напряжения; датчики тока и напряжения; микропроцессор (для Mentor 12 - встроенный компьютер); автотрансформатор; трансформатор; запоминающее устройство; силовые ключи управления; система защиты от аварийных ситуаций; схема интерфейсов; блок питания; дисплей (индикатор).
Устройства выпускаются в виде ряда модификаций: PTE-50-CE, PTE-50-CE pro, PTE-50-CET, PTE-100-C, PTE-100-C plus, PTE-100-C pro, PTE-100-V, PTE-300-V, Mentor 12, отличающихся функциональностью (однофазные или трехфазные, число каналов напряжения и тока, и т.д.), режимами работы, конструкцией и комплектом поставки.
Отличия модификаций измерителей серии PTE приведены в таблице 2.
В зависимости от количества встроенных генераторов напряжения и тока измерители Mentor 12 могут иметь ряд различных конфигураций (см. таблицу 3). Для увеличения выходной мощности генераторы напряжения и тока могут соединяться последовательно/параллельно.
Результаты измерений могут быть сохранены как во внутренней энергонезависимой памяти измерителей, так и переданы на внешний персональный компьютер (ПК). Для связи с ПК измерители PTE оснащаются интерфейсом RS-232, измерители Mentor 12 - интерфейсами RS-232, USB, Ethernet, IEC61850 (опция). Измерители Mentor 12 оснащены параллельным портом (Centronics) для подключения принтера.
Измерители PTE функционируют как в режиме автономного управления, так и в режиме дистанционного управления с внешнего ПК. Для работы в режиме дистанционного управления на внешнем ПК должно быть предустановлен пакет программного обеспечения «PTE-COM».
Для расширения функциональных возможностей измерители PTE могут соединяться как между собой, так и с опциональными устройствами через шину BUS-PTE.
В качестве опций измерители PTE могут комплектоваться:
- модулем PTE-FCB (для тестирования автоматов защиты в полевых условиях);
- модулем PTE-FCC (дополнительная внешняя нагрузка);
- модулем PTE-FCE (внешний таймер);
- модулем PTE-FCF (источник регулируемого напряжения 0 - 120 В);
- модулем PTE-FCG (внешний источник питания для тестируемого реле);
- модулем PTE-FCH (адаптер для измерения внешнего напряжения до 1000 В);
- модулем PTE-FCL (дополнительный источник регулируемого напряжения для модификации PTE-100-C plus);
- модулем PTE-FCN (дополнительный источник регулируемого напряжения для модификаций PTE-50-CE pro, PTE-100-C pro);
- модулем PTE-12 (для связи измерителя с ПК под управлением ПО «PTE-COM»);
- модулем PTE-GPS (для синхронизации оборудования PTE);
- модулем PTE-SER (усилитель выходного напряжения для модификации PTE-50-CET);
- модулем РТЕ-30-СН (внешний цифровой таймер для модификаций PTE-100-V и PTE-300-V).
В качестве опций измерители Mentor 12 могут комплектоваться:
- модулем Mentor-GPS (приемник GPS, антенна, кабель);
- адаптером Mentor-IRIGB (для синхронизации с другими энергосистемами);
- модулем Mentor-MD1V (дополнительный усилитель напряжения);
- модулем Mentor-MD 1C (дополнительный усилитель тока);
- модулем Mentor-MD3V (дополнительный усилитель напряжения на три канала);
- модулем Mentor-MD3C (дополнительный усилитель тока на три канала);
- модулем Mentor-IR (ИК-порт).
Конструктивно измерители PTE выполнены в металлических корпусах с откидной верхней крышкой. Органы управления, индикации, разъемы питания и интерфейсов связи, измерительные входы расположены на лицевой панели корпуса.
Измерители Mentor 12 выполнены в металлическом корпусе в виде системного блока ПК. На торцевой панели расположен поворотный сенсорный ЖК-дисплей. На боковой панели корпуса расположены измерительные входы, разъемы питания и интерфейсов связи, подключения внешнего монитора (VGA), клавиатуры и манипулятора типа «мышь».
Питание измерителей осуществляется от сети питания переменного тока
Приборы относятся к ремонтируемым и восстанавливаемым изделиям.
Внешний вид измерителей приведен на рисунках 1 - 8.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.

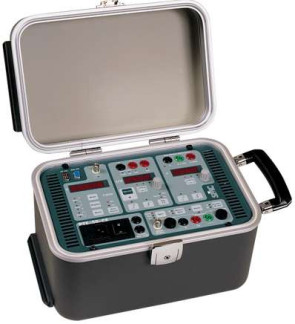

Рисунок 1 - Измерители PTE-50-CE (pro) Рисунок 2 - Измеритель PTE-50-CET
Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО, которое заносится в программируемое постоянное запоминающее устройство приборов предприятием-изготовителем и недоступно для пользователя. Характеристики встроенного программного обеспечения приведены в таблице 1.
Внешнее ПО (ROOTS) предназначено для тестирования т.н. «интеллектуальных» цифровых реле (IED). ПО не является метрологически значимым.
Внешнее ПО (EUROFAULT) предназначено для анализа поведения реле в переходных режимах и при авариях путем воспроизведения ранее записанных режимов. ПО не является метрологически значимым.
Внешнее ПО (PTE-COM) позволяет дистанционно управлять устройствами серии PTE с внешнего ПК. ПО не является метрологически значимым.
Таблица 1 - Характеристики встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | |
| PTE | Mentor 12 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер ПО) | - | Не ниже 1.0 |
| Цифровой идентификатор ПО | - | - |
| Другие идентификационные данные (если имеются) | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Функциональные характеристики измерителей PTE
| Характеристика | Значение для модификаций | |||||||
| PTE-50-CE | PTE-50-CE pro | PTE-50-CET | PTE-100-C | PTE-100-C plus | PTE-100-C pro | PTE-100-V | PTE-300-V | |
| Число выходных каналов напряжения | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 |
| Число выходных каналов тока | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 3 |
| Г енератор гармоник | До 5-ой | До 5-ой | До 5-ой | нет | нет | нет | До 7-ой | До 7-ой |
| Г енератор частот, Гц | нет | нет | нет | нет | нет | нет | 40 - 420 | 40 - 420 |
| Цифровой таймер | да | да | да | да | да | да | нет | нет |
| Дополнительный выход напряжения постоянного тока | с модулем PTE-FCG | с модулем PTE-FCG | с модулем PTE-FCG | есть | есть | есть | с модулем PTE-FCG | с модулем PTE-FCG |
| Дополнительный выход напряжения переменного тока | нет | с модулем PTE-FCN | нет | нет | с модулем PTE-FCL | с модулем PTE-FCN | нет | нет |
Таблица 3 - Функциональные характеристики измерителей Mentor 12
| Модификация прибора | Число каналов напряжения | Число каналов тока | Режимы работы |
| Mentor 12 3v 3i | 3 | 3 | 3 напряжения (0 - 150 В или 0 - 5 А)* и 3 тока (0 - 25 А) |
| Mentor 12 4v 3i | 4 | 3 | 4 напряжения (0 - 150 В или 0 - 5 А)* и 3 тока (0 - 25 А) |
| Mentor 12 4v 4i | 4 | 4 | 4 напряжения (0 - 150 В или 0 - 5 А)* и 4 тока (0 - 25 А) |
| Mentor 12 3v 6i | 3 | 6 | 3 напряжения (0 - 150 В или 0 - 5 А)* и 6 токов (0 - 25 А) |
| Mentor 12 6v 3i | 6 | 3 | 6 напряжения (0 - 150 В или 0 - 5 А)* и 3 токов (0 - 25 А) |
| Mentor 12 4v 6i | 4 | 6 | 4 напряжения (0 - 150 В или 0 - 5 А)* и 6 токов (0 - 25 А) |
| Mentor 12 6v 6i | 6 | 6 | 6 напряжения (0 - 150 В или 0 - 5 А)* и 6 токов (0 - 25 А) |
Примечание: * - каналы напряжения конвертируются в токовые.
| Характеристика | Значение для модификаций | |||||||
| PTE-50-CE | PTE-50-CE pro | PTE-50-CET | PTE-100-C | PTE-100-C plus | PTE-100-C pro | PTE-100-V | PTE-300-V | |
| Электрическое питание | Сеть переменного тока напряжением 230 В ±10 % частотой 50/60 Гц | |||||||
| Г абаритные размеры, мм, (длинахширинахвысота) | 300x200x200 | 442x327x200 | 300x200x200 | 300x200x200 | 442x327x200 | |||
| Масса, кг | 13,5 | 13,5 | 25 | 13,5 | 15,5 | 15,5 | 13,5 | 22 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23±5 до 80 | |||||||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до 55 до 95 | |||||||
Таблица 5 - Технические характеристики измерителей Mentor 12
| Характеристика | Значение |
| Электрическое питание | Сеть переменного тока напряжением от 100 до 260 В частотой от 40 до 70 Гц |
| Г абаритные размеры, мм, (длинаxширинаxвысота) | 422x254x511 |
| Масса, кг | от 22,5 до 29,8 |
| Нормальные условия применения: | |
| - температура окружающего воздуха, °С | 23±5 |
| - относительная влажность воздуха, % | до 80 |
| Рабочие условия применения: | |
| - температура окружающего воздуха, °С | от 0 до 50 |
| - относительная влажность воздуха, % | до 95 |
Таблица 6 - Метрологические характеристики измерителей PTE-50-CE, PTE-50-CE pro, PTE-50-CET (для модификации PTE-50-CET параметры указаны для одного канала)_
| Воспроизводимая/измеряемая физическая величина | Диапазон измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности |
| Напряжение переменного тока | 0 - 6,250 В | 0,001 В | ±0,005-U |
| 0 - 150,0 В | 0,1 В | ||
| Напряжение переменного тока | 0 - 140,0* В | 0,1 В | ±(0,01-U + 1 е.м.р.) |
| Сила переменного тока1 | 0 - 0,330 А | 0,001 А | ±0,005-1 |
| 0 - 8,000 А | 0,001 А | ||
| 0 - 25,00 А | 0,01 А | ||
| 0 - 50,00 А | 0,01 А | ||
| Временной интервал | 0,001 - 99999 с | 0,001 с | ±(0,0001 •t + 1 е.м.р.) |
| Фазовый угол | 0 - 359,9 градусов | 0,1 градуса | ±0,5 градуса |
| Примечание: * - с модулем PTE- | FCN для модификации PTE-50-CE pro; | ||
** - только воспроизведение;
U - воспроизводимое/измеряемое напряжение, В; I - воспроизводимая сила тока, А; t - измеряемый временной интервал, с; е.м.р. - единица младшего разряда;
Таблица 7 - Метрологические характеристики измерителей PTE-100-C, PTE-100-C plus, PTE-100-C pro_
| Воспроизводимая/измеряемая физическая величина | Диапазон (предел) измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности |
| Напряжение переменного тока | 10/20/40/200 В | 0,01/0,1 В | ±(0,01-U + 1 е.м.р.) |
| Напряжение переменного тока | 0 - 250,0 В | 0,1 В | ±(0,01-U + 1 е.м.р.) |
| Напряжение переменного тока | 0 - 300,0* В | 0,1 В | ±(0,01-U + 1 е.м.р.) |
| Напряжение переменного тока | 0 - 140,0** В | 0,1 В | ±(0,01-U + 1 е.м.р.) |
| Напряжение постоянного тока | 0 - 250,0 В | 0,1 В | ±(0,01-U + 1 е.м.р.) |
| Напряжение постоянного тока | 0 - 350,0 В | 0,1 В | ±(0,01-U + 1 е.м.р.) |
| Напряжение постоянного тока | 0 - 400,0* В | 0,1 В | ±(0,01-U + 1 е.м.р.) |
| Сила переменного тока2 | 5/25/50/100 А | 0,001/0,01 А | ±(0,01 •I + 1 е.м.р.) |
| Временной интервал | 0,001 - 99999 с | 0,001 с | ±(0,0001 •t + 1 е.м.р.) |
| Частота | 20 - 2000 Гц | 0,01/0,1/1 Гц | ±(0,003 + 1 е.м.р.) |
| Фазовый угол3 | 0 - 359,9 градусов | 0,1 градуса | ±(2 + 1 е.м.р.) градуса |
Примечание: * - до 1000 В с модулем PTE-FCH;
| Воспроизводимая/измеряемая физическая величина | Диапазон измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности |
| Напряжение переменного тока | 0 - 6,250 В | 0,001 В | ±0,005-U |
| 0 - 150,0 В | 0,1 В | ||
| 0 - 300,0 В | 0,1 В | ||
| Сила переменного тока* | 0 - 0,330 А | 0,001 А | ±0,005-1 |
| 0 - 8,000 А | 0,001 А | ||
| Частота | 40 - 420 Гц | 0,01/0,1/1 Гц | ±(0,003 + 1 е.м.р.) |
| Фазовый угол | 0 - 359,9 градусов | 0,1 градуса | ±0,5 градуса |
Примечание: * - только воспроизведение;
U - воспроизводимое/измеряемое напряжение, В;
I - воспроизводимая сила тока, А; е.м.р. - единица младшего разряда.
Таблица 9 - Метрологические характеристики измерителей Mentor 12 (параметры указаны для одного канала)_
| Воспроизводимая/измеряемая физическая величина | Диапазон (предел) измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности |
| Напряжение переменного тока | 0 - 150,000* В | 0,001 В | ±(0,001 •U + 0,0003 •ип.) |
| Напряжение переменного тока | 0 - 7,07 В | 0,0001 В | ±(0,0007-U + 0,00015-Ш.) |
| Напряжение постоянного тока | 0 - 212,000* В | 0,001 В | ±(0,0025-U + 0,0005-U^) |
| Напряжение постоянного тока | 0 - 10,000 В | 0,001 В | ±(0,0002-U + 0,0002-U^) |
| Напряжение постоянного тока | 0 - 10,000 В | 0,001 В | ±(0,001 •U + 0,0003'-Ш.) |
| Напряжение постоянного тока | 48/125/250 В | 0,01 В | ±0,05-U^ |
| Сила переменного тока** (в режиме реверса) | 0 - 5,0 А | 0,0001 А | ±(0,002-1 + 0,0005-1п.) |
| Сила переменного тока** | 0 - 25,0 А | 0,0001 А | ±(0,001-1 + 0,0003-1п.) |
| Сила постоянного тока (в режиме реверса) | 0 - 5,0 А | 0,0001 А | ±(0,004-1 + 0,0015-1п.) |
| Сила постоянного тока | 0 - 25,0 А | 0,0001 А | ±(0,002-1 + 0,0003-1п.) |
| Сила постоянного тока | 0 - 20,000 мА | 0,001 мА | ±(0,0002-1 + 0,0002-1п.) |
| Временной интервал | 0,0001 - 99999 с | 0,0001 с | ±(0,00001 -t + 1 е.м.р.) |
| Частота | 0 - 2000 Гц | 10-4/10-5/10-6 Гц | ±0,0001-Бп. |
| Фазовый угол | 0 - 359,9 градусов | 0,001 градуса | ±0,1 градуса |
Примечание: * - 5 А в режиме реверса (генератор тока);
** - только воспроизведение;
U - воспроизводимое/измеряемое напряжение, В;
ип. - верхний предел диапазона воспроизведений/измерений напряжения, В;
I - воспроизводимая сила тока, А;
1п. - верхний предел диапазона воспроизведений/измерений силы тока, А; t - измеряемый временной интервал, с;
Бп. - верхний предел диапазона измерений частоты, Гц;
е.м.р. - единица младшего разряда.
наносится на лицевую панель приборов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплект поставки измерителей PTE-50-CE, PTE-50-CE pro, PTE-50-CET, PTE-100-V, PTE-300-V_
| Наименование | Количество | Примечание |
| Измеритель PTE | 1 | |
| Кабель питания | 1 | Длина 1,5 м |
| Кабель измерительный | 1 | |
| Зажимы типа «крокодил» | 4 | |
| Кабель RS-232 | 1 | |
| Кабель RPTE-BUS | 1 | |
| Предохранитель | 1 | Набор |
| Сумка для кабелей и аксессуаров | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
Таблица 11 - Комплект поставки измерителей PTE-100-C, PTE-100-C plus, PTE-100-C pro
| Наименование | Количество | Примечание |
| Измеритель PTE | 1 | |
| Кабель питания | 1 | |
| Кабель для измерения тока | 2 | Сечение 16 мм2 |
| Зажимы типа «крокодил» | 8 | |
| Кабели измерительные | 8 | Сечение 2,5 мм2 |
| Адаптер | 2 | |
| Кабель RS-232 | 1 | |
| Кабель RPTE-BUS | 1 | |
| Предохранитель | 1 | Набор |
| Провода | 2 | |
| Провод заземления | 1 | |
| Сумка для кабелей и аксессуаров | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
Таблица 12 - Комплект поставки измерителей Mentor 12
| Наименование | Количество | Примечание |
| Измеритель Mentor 12 | 1 | |
| Кабель питания | 1 | |
| Кабели для измерений | 28 (40) | Набор |
| Кабель Ethernet | 1 | Длина 2 м |
| Кабель RS-232 | 1 | |
| Предохранитель | 19 (32) | Набор |
| Адаптер PS/2 для клавиатуры/манипулятора типа «мышь» | 1 | |
| Адаптер для низковольтных выходов | 2 | |
| Сумка для кабелей и аксессуаров | 1 | |
| Транспортный кейс | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 63764-16 «Измерители параметров релейной защиты PTE, Mentor 12. Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2016 г.
Средства поверки: вольтметр универсальный В7-78/1 (Госреестр № 52147-12); калибратор универсальный Fluke 9100 (Госреестр № 25985-09); шунт токовый АКИП-7501 (Госреестр № 49121-12); измеритель параметров цифровой Ф291 (Госреестр № 9223-83); частотомер электронно-счетный 53132A (Госреестр № 26211-03); генератор сигналов специальной формы AFG-73051 (Госреестр № 53065-13); измеритель многофункциональный характеристик переменного тока РЕСУРС-ЦБ2-ПТ (Госреестр № 29470-05).
приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к измерителям параметров релейной защиты PTE, Mentor 12
1 ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.
5 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
6 МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.
| Зарегистрировано поверок | 135 |
| Поверителей | 15 |
| Актуальность данных | 21.11.2024 |
