| Номер в госреестре | 63765-16 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | DuoTech |
| Изготовитель | "SPM Instrument AB", Швеция |
| Год регистрации | 2016 |
| Срок свидетельства | 14.04.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
Акселерометры DuoTech (далее акселерометры) предназначены для измерения виброускорения.
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Акселерометры выпускаются двух модификаций, отличающихся способом крепления: SLC - крепление на резьбовую шпильку, TRC - крепление на болт-адаптер (байонетный замок). Маркировка акселерометров модификации SLC:
SLC A44 BB - ССС
Исполнение --Т
Цифра A - обозначает исполнение, в частности:
1 - стандартное
2 - взрывозащищенное Тип разъема
Буквы BB - обозначают конструкцию электрического присоединения, в частности:
ТВ или В - двухконтактный разъем типа MIL-C-5015, расположенный в верхней
части акселерометра
ТС или С - интегрированный кабель
ТСР или СР - интегрированный кабель с адаптером под металлорукав Примечание: литера «Т» обозначает «Top Entry - верхний ввод» и может быть опущена в маркировке, так как модели с боковым входом (литера «Side Entry») не существует.
Тип резьбы
Буквы СС - обозначают тип резьбы, в частности:
М8 - метрическая UNC - дюймовая
Маркировка акселерометров модификации TRC:
TRC А00
Исполнение -1
Цифра A - обозначает исполнение, в частности:
1 - стандартное
2 - взрывозащищенное
Акселерометры имеют маркировку взрывозащиты и защиты от воспламенения горючей пыли РОЕх ia I Ma X/0Ex ia IIC T4 Ga X/Ex ia IIIC T135°C Da X.
Внешний вид акселерометров приведен на рисунках 1 и 2.

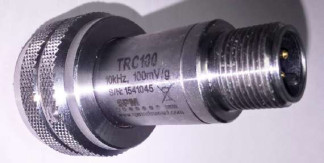

Рисунок 1- Внешний вид акселерометров модификации TRC
Таблица 1
| Наименование характеристики | Модификации | ||
| SLC | TRC | ||
| Значения | |||
| Диапазон измерений виброускорения (амплитудное значение), м/с | от 0,01 до 600 | ||
| Диапазон рабочих частот, Гц | от 2 до 10000 | от 2 до 5000 | |
| Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м-с-2) | 10,2 | ||
| Отклонение действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %, не более | ±10 | ||
| Неравномерность амплитудночастотной характеристики, дБ, не более | ±3 | ||
| Наименование характеристики | Модификации | |
| S^ | TRC | |
| Значения | ||
| Относительный коэффициент поперечного преобразования, %, не более | 10 | |
| Нелинейность амплитудной характеристики, %, не более | ±1 | |
| Отклонение действительного значения коэффициента преобразования от номинального значения в диапазоне рабочих температур, %, не более | ±10 | |
| Напряжение питания (постоянное), В | от 12 до 24 | |
| Нормальная область значений температуры, °С | 25±10 | |
| Рабочие условия эксплуатации: диапазон рабочих температур, °С | от минус 40 до плюс 125 | от минус 40 до плюс 125 от минус 40 до плюс 100 (взрывозащищенное исполнение) |
| Масса, г, не более | 75 | 190 |
| Габаритные размеры, мм, не более: шестигранникхвысота диаметр х высота | 21x62,5 | 36x67 |
наносится на титульный лист паспорта типографским способом.
Акселерометр DuoTech 1 шт. в соответствии с заказом
Этикетка 1 экз.
осуществляется в соответствии с документом ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.
Знак поверки наносится на свидетельство о поверке.
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1. Основные положения»
Нормативные и технические документы, устанавливающие требования к акселерометрам DuoTech
Техническая документация фирмы SPM Instrument AB, Швеция.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2-104 Гц».
| Зарегистрировано поверок | 1419 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
